Клеммная розетка винтовая на кабель
У поставщика
ПроизводительDINKLE
У поставщиков
167 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт61,99 ₽
Сумма929,85 ₽
+ доплата 490,00 ₽
В наличии167 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 33 — 57,22 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 929,85 ₽. До заказа без доплаты не хватает 16 370,15 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 929,85 ₽
Описание

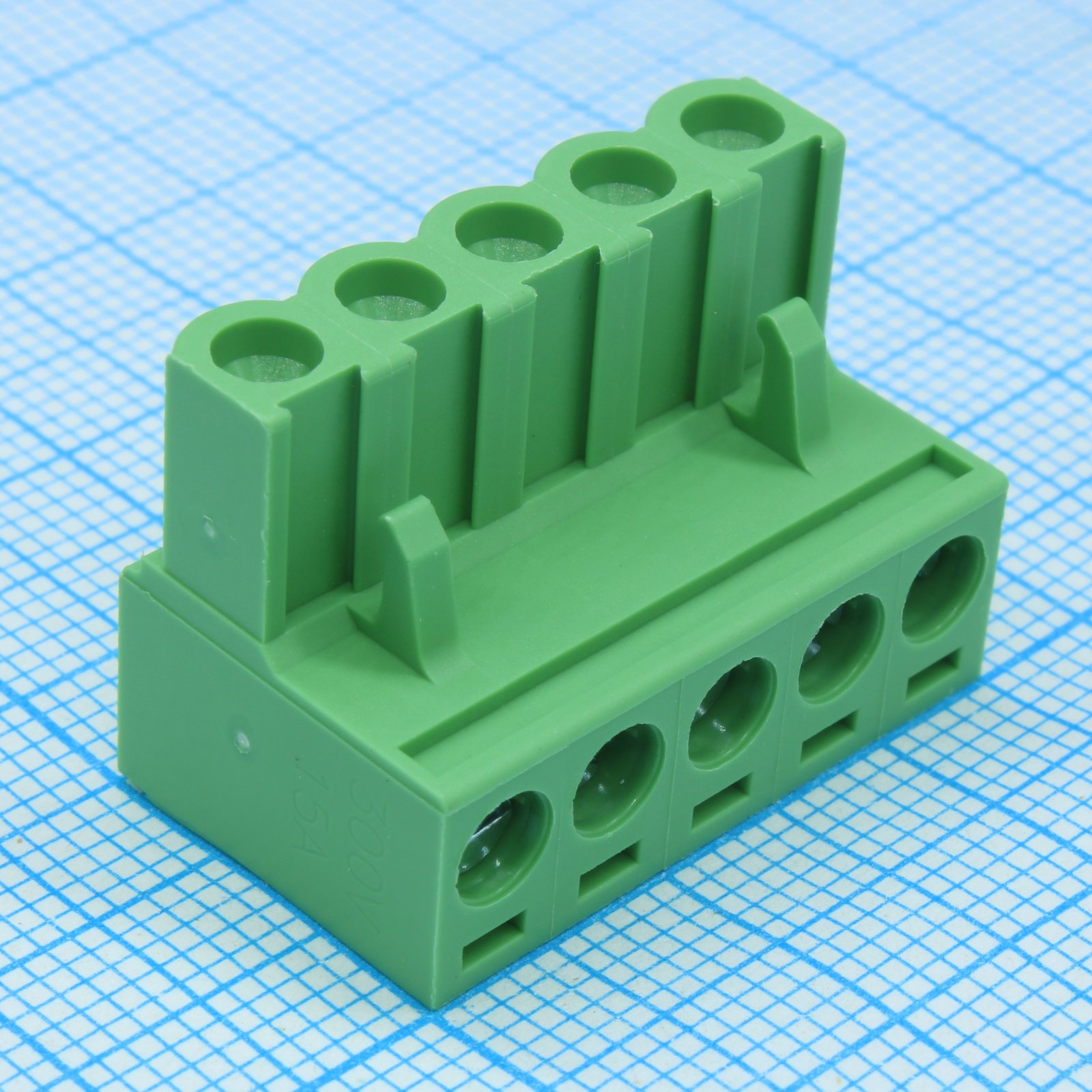

Клеммная розетка винтовая на кабель от DINKLE. Модель рассчитана на напряжение до 300 В и ток до 15 А, поддерживает провод сечением до 2,5 кв. мм (28-12 AWG). Разъем имеет 5 контактов с шагом 5,00 мм и фиксатор для надежного соединения. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Цвет | Зелёный |
| Уровень | Single level |
| Шаг | 5.00mm |
| Ширина | 18mm |
| Высота | 15mm |
| Длина | 5.00*P mm |
| Серия | 5ESDV-XXP |
| Категория | PCB Connector - Plug |
| Тип монтажа | PCB |
| Сертификаты | UL Recognized, CUL Recognized, VDE Approval |
| Описание | PCB Connector - Plug, Screw Connection |
| Тип фиксации | Нет |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Vde wire range | 0.2~4mm2 (sol) / 0.2~2.5mm2 (str) |
| Screwdriver size | 0.6x3.5mm |
| Длина зачистки | 7~8mm |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Номин. ток IEC | 18A |
| Ном. напр. IEC | 600V |
| Vde rated current | 18A |
| Номинальное напряжение VDE | 600V |
| Материал проводника | Медный сплав |
| Rated voltage ii 2 | 600V |
| Материал изоляции | PA |
| Кол-во позиций | 02P~24P |
| Rated voltage iii 2 | 320V |
| Rated voltage iii 3 | 250V |
| Сопр. изоляции | >=500MOhm at DC 500V |
| Max solid wire awg ul | 12AWG |
| Min solid wire awg ul | 28AWG |
| Класс горючести | UL94 V0 |
| Тип упаковки | Bulk (россыпь) |
| Max stranded wire awg ul | 12AWG |
| Min stranded wire awg ul | 30AWG |
| Ном. ток UL группа B | 15A |
| Ном. ток UL группа D | 10A |
| Rated voltage ul group b | 300V |
| Rated voltage ul group d | 300V |
| Two conductors solid max | 1.5mm2 |
| Two conductors solid min | 0.2mm2 |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120C |
| Мин. раб. темп. | -40C |
| Plating conductor surface | лужёный |
| Ном. импульсное напряжение II/2 | 4kV |
| Ном. импульсное напряжение III/2 | 4kV |
| Ном. импульсное напряжение III/3 | 4kV |
| Two conductors stranded max | 1.5mm2 |
| Two conductors stranded min | 0.2mm2 |
| Описание (англ.) | Клеммник 5 конт. "гнездо" шаг 5.00 мм с фиксат., провод под винт/микролифт (пров. 28-12AWG/ до 2.5 кв.мм), до 300В/15А, зеленый изол. |
| Ul recognized wire range group b | 30~12AWG |
| Ul recognized wire range group d | 30~12AWG |
| Макс. сечение одножильного | 4mm2 |
| Мин. сечение одножильного | 0.2mm2 |
| Cul recognized wire range group b | 30~12AWG |
| Cul recognized wire range group d | 30~12AWG |
| Two conductors flexible ferrule max | 0.75mm2 |
| Two conductors flexible ferrule min | 0.25mm2 |
| Ul recognized rated current group b | 15A |
| Ul recognized rated current group d | 10A |
| Ul recognized rated voltage group b | 300V |
| Ul recognized rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm2 |
| Conductor cross section stranded min | 0.2mm2 |
| Cul recognized rated current group b | 15A |
| Cul recognized rated current group d | 10A |
| Cul recognized rated voltage group b | 300V |
| Cul recognized rated voltage group d | 300V |
| Conductor cross section flexible ferrule max | 2.5mm2 |
| Conductor cross section flexible ferrule min | 0.25mm2 |
| Two conductors flexible twin ferrule plastic sleeve max | 1.5mm2 |
| Two conductors flexible twin ferrule plastic sleeve min | 0.5mm2 |
| Conductor cross section flexible ferrule plastic sleeve max | 2.5mm2 |
| Conductor cross section flexible ferrule plastic sleeve min | 0.25mm2 |
