Клеммный блок 5ESDV-04P
У поставщика
У поставщиков
221 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт61,50 ₽
Сумма922,50 ₽
+ доплата 490,00 ₽
В наличии221 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 19 — 60,31 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 922,50 ₽. До заказа без доплаты не хватает 16 377,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 922,50 ₽
Описание

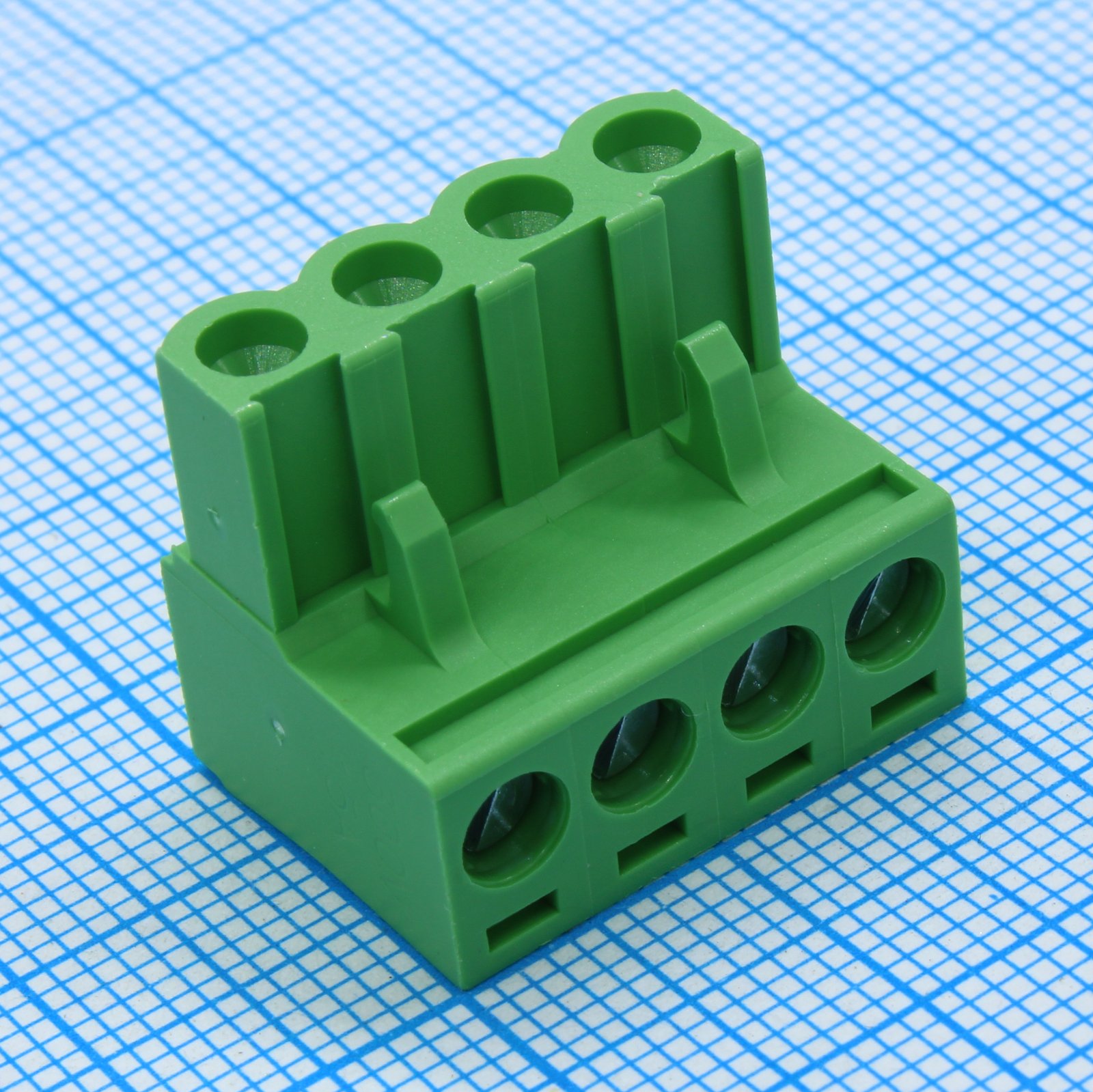

Клеммный блок 5ESDV-04P от производителя DINKLE представляет собой разъемное соединительное устройство, предназначенное для монтажа на печатную плату. Модель рассчитана на 4 контакта и отличается компактными размерами, что удобно для плотного монтажа в автоматике и промышленной электронике. Конструкция обеспечивает надежное соединение проводов и простоту обслуживания цепей.
Технические характеристики
| Количество контактов | 4 |
| Номинальный ток | 15 А |
| Номинальное напряжение | 300 В |
| Шаг | 5.00mm |
| Монтаж | Выводной |
| Класс горючести | UL94 V0 |
| Цвет | Зелёный |
| Уровень | Single level |
| Ширина | 18.00mm |
| Высота | 15.00mm |
| Длина | 20.00mm |
| Описание | PCB Connector Plug, Screw Connection |
| Артикул | 5ESDV-04P |
| Тип корпуса | PCB Connector Plug |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Число полюсов | 4 |
| Type of locking | Нет |
| Длина зачистки | 7~8mm |
| Conductor plating | Лужёный |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Номин. ток IEC | 18A |
| Материал проводника | Медный сплав |
| Max solid wire awg | 12AWG |
| Min solid wire awg | 28AWG |
| Материал изоляции | PA66 |
| Max stranded wire awg | 12AWG |
| Min stranded wire awg | 30AWG |
| Номин. импульсное напряжение | 4kV |
| Rated voltage iec ii 2 | 600V |
| Rated voltage iec iii 2 | 320V |
| Rated voltage iec iii 3 | 250V |
| Two conductor solid max | 1.5mm² |
| Тип упаковки | Bulk (россыпь) |
| Csa approvals wire range | 30~12AWG |
| Philips screwdriver size | PH1 |
| Slotted screwdriver size | 0.6x3.5mm |
| Ul rated current group b | 15A |
| Ul rated current group d | 10A |
| Ul rated voltage group b | 300V |
| Ul rated voltage group d | 300V |
| Vde approvals wire range | 0.2~2.5mm² |
| Макс. раб. темп. | 115°C |
| Мин. раб. темп. | -40°C |
| Two conductor stranded max | 1.5mm² |
| Csa approvals rated current | 10A |
| Csa approvals rated voltage | 300V |
| Диап. раб. темп. | -40°C to 115°C |
| Vde approvals rated current | 18A |
| Vde approvals rated voltage | 600V |
| Описание (англ.) | Клеммник 4 конт. "гнездо" шаг 5.00 мм с фиксат., провод под винт/микролифт (пров. 28-12AWG/ до 2.5 кв.мм), до 300В/15А, зеленый изол. |
| Ul approvals wire range group b | 30~12AWG |
| Ul approvals wire range group d | 30~12AWG |
| Cul approvals wire range group b | 30~12AWG |
| Cul approvals wire range group d | 30~12AWG |
| Макс. сечение одножильного | 2.5mm² |
| Мин. сечение одножильного | 0.2mm² |
| Ul approvals rated current group b | 15A |
| Ul approvals rated current group d | 10A |
| Ul approvals rated voltage group b | 300V |
| Ul approvals rated voltage group d | 300V |
| Cul approvals rated current group b | 15A |
| Cul approvals rated current group d | 10A |
| Cul approvals rated voltage group b | 300V |
| Cul approvals rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm² |
| Conductor cross section stranded min | 0.2mm² |
| Two conductor twin ferrules with plastic sleeve max | 1.5mm² |
| Two conductor twin ferrules with plastic sleeve min | 0.5mm² |
| Two conductor flexible ferrule without plastic sleeve max | 0.75mm² |
| Two conductor flexible ferrule without plastic sleeve min | 0.25mm² |
| Conductor cross section flexible ferrule with plastic sleeve max | 2.5mm² |
| Conductor cross section flexible ferrule with plastic sleeve min | 0.25mm² |
| Conductor cross section flexible ferrule without plastic sleeve max | 2.5mm² |
| Conductor cross section flexible ferrule without plastic sleeve min | 0.25mm² |
