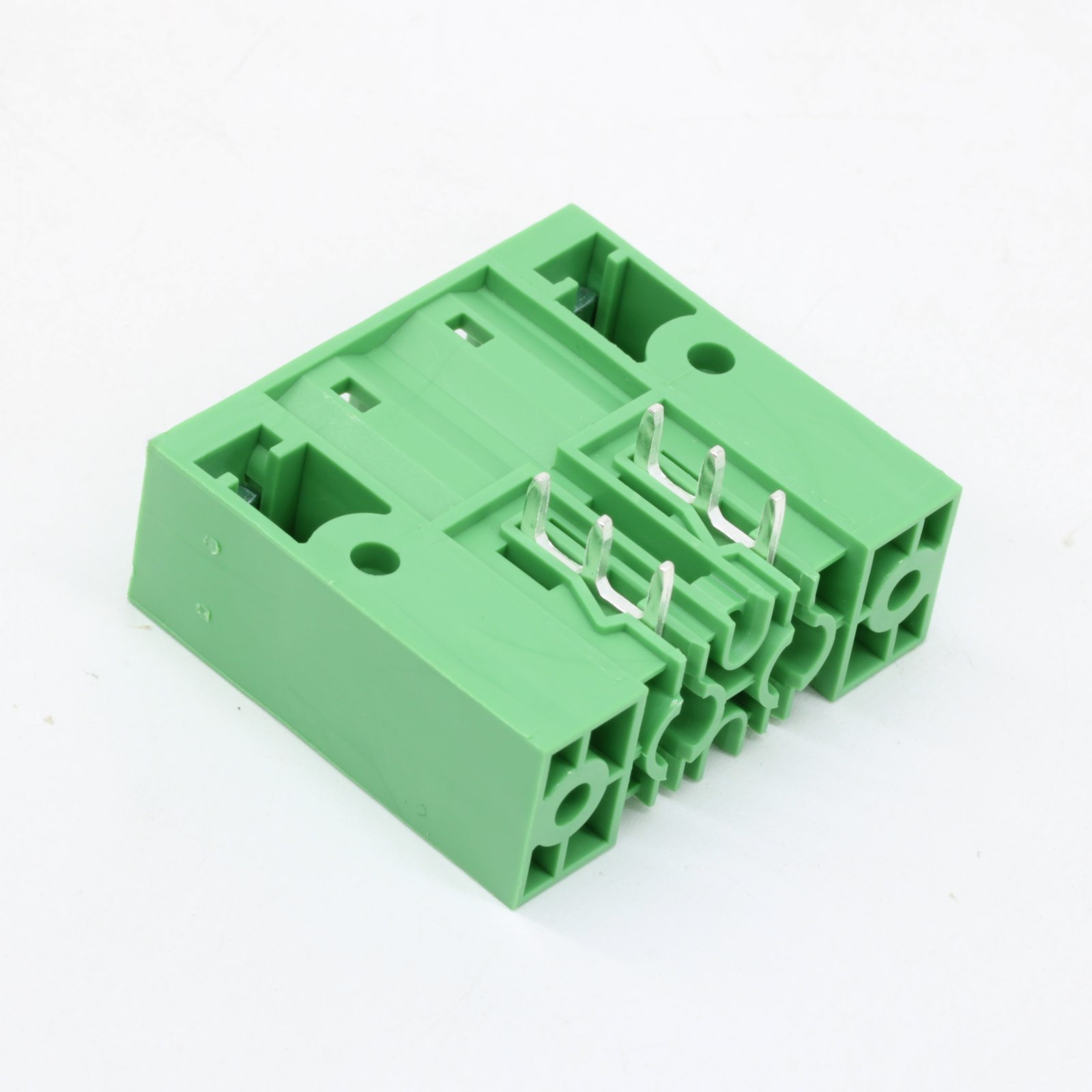

Клеммник разъемный штыревой на плату 2 контакта серия 5EDGRM-10.16
У поставщика
ПроизводительDegson
У поставщиков
94 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт219,09 ₽
Сумма1 095,45 ₽
+ доплата 490,00 ₽
В наличии94 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 20 — 206,84 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 095,45 ₽. До заказа без доплаты не хватает 16 204,55 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 095,45 ₽
Описание
Клеммник разъемный штыревой на плату от Degson серии 5EDGRM-10.16. Модель рассчитана на 2 контакта с шагом 10.16 мм, поставляется в россыпи. Подходит для силовых соединений в промышленной автоматике и распределительных щитах.
Технические характеристики
| RoHS | Да |
| Тип | CUSTOMER DRAWING |
| Шаг | 10.16mm |
| Полюса | 2 |
| Шкала | 1:1 |
| Лист | 1/1 |
| Серия | 5EDGRM-10.16 |
| Корпус | PCB header |
| Тип монтажа | THT |
| Length n2 | 10.16xN+17.76mm |
| Mat no rev | -/00 |
| Статус материала | 批量 |
| Drawing rev | 1.7 |
| Диапазон полюсов | 02~08P |
| Материал гайки | Steel M3/Zn Plated |
| Length n2 alt | 10.16xN+10.16mm |
| Length n2 val | 38.08mm |
| Номер чертежа | 200020017 |
| Статус чертежа | 已发布 |
| Pcb layout hole | 1.2mm |
| Материал корпуса | PA66 UL94V-0 |
| Шаг печатной платы | 10.16mm |
| Ширина посадочного места | 10.16mm |
| Степень загрязнения | 3 |
| Ном. ток UL | 52A |
| Ном. напр. UL | 300V |
| Length n2 alt val | 30.48mm |
| Номин. ток IEC | 57A |
| Ном. напр. IEC | 600V |
| Pcb layout dim 3 0 | 3.0±4mm |
| Ном. ток UL B | 52A |
| Номинальный ток UL, C | 52A |
| Ном. ток UL D | 5A |
| Номинальное напряжение UL, B | 300V |
| Номинальное напряжение UL, C | 300V |
| Номинальное напряжение UL D | 600V |
| Pcb layout dim 34 2 | 34.2mm |
| Pcb layout dim 42 4 | 42.4mm |
| Pcb layout dim 4 24 | 4.24mm |
| Pcb layout dim 5 08 | 5.08mm |
| Pcb layout dim 5 31 | 5.31mm |
| Pcb layout dim 80 5 | 80.5mm |
| Материал штыревого разъема | Copper Ag Plated |
| Категория перенапр. | III |
| Pcb layout dim 10 16 | 10.16mm |
| Pcb layout dim 13 96 | 13.96mm |
| Pcb layout dim 61 01 | 61.01mm |
| Pcb layout length n2 | 10.16x(N-1) |
| Общий допуск 0,3 | ±0.12mm |
| Общий допуск 3–6 | ±0.18mm |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 6KV |
| Общий допуск, 6–10 | ±0.22mm |
| Общий допуск 10–18 | ±0.26mm |
| Общий допуск 18–30 | ±0.31mm |
| Общий допуск 30–50 | ±0.37mm |
| Общий допуск, 50–80 | ±0.57mm |
| Общий допуск угла | ±2° |
| General tolerance gt500 | ±2.50mm |
| Тип упаковки | Bulk (россыпь) |
| Общий допуск, 80–120 | ±0.80mm |
| Pcb layout length n2 val | 10.16mm |
| Общий допуск 120–180 | ±0.93mm |
| Общий допуск 180–250 | ±1.05mm |
| Общий допуск 250–315 | ±1.15mm |
| Общий допуск 315–400 | ±1.60mm |
| Общий допуск 400–500 | ±2.20mm |
