590КН14, (1991-92)
У поставщика
ПроизводительРоссия
У поставщиков
34 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 2 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 589,95 |
| от 2 | 434,70 |
| от 20 | 393,30 |
Описание

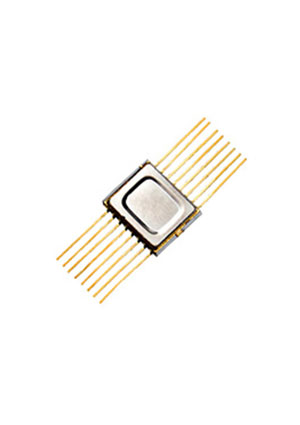

Микросхема-коммутатор 590КН14 производства Россия (1991-92 гг.). Выполнена в выводном корпусе (THT), совместима с логикой ТТЛ и КМОП. Коммутирует аналоговые сигналы в диапазоне от -15 до +15 В при токе до 10 мА, сопротивление открытого канала не более 1000 Ом. Применяется в аналоговых и цифровых коммутаторах, мультиплексорах и измерительной технике.
Технические характеристики
| Масса | ≤1.6g (427.18-1), ≤1.3g (4116.18-6.01), ≤0.52g (Н04.16-2В) |
| Корпус | 427.18-1, 4116.18-6.01, Н04.16-2В |
| Тип монтажа | THT |
| Логическое семейство | TTL, CMOS compatible |
| On resistance | ≤1000Ω at 10mA, ≤100Ω at 1mA |
| Макс. напр. пит. | ±16.5V |
| Мин. напр. пит. | ±13.5V |
| Crosstalk rejection | 35dB at 1MHz (R_load=1kΩ, C_load=40pF) |
| Turn on time address | ≤500ns (R_load=10kΩ, C_load=40pF) |
| Макс. коммутируемый ток | 10mA |
| Input current low high | ≤0.2µA |
| Leakage current analog | ≤70nA |
| Ном. напряжение питания | ±15V ±10% |
| Control voltage low max | 0.8V |
| Control voltage high max | 16.5V |
| Control voltage high min | 4V |
| Commutating voltage range | -15V to +15V |
| Диап. раб. темп. | -60 to +85°C (К590КН14, КИ590КН14); -45 to +35°C (КН590КН14) |
| Supply current negative max | 50µA |
| Supply current positive max | 2mA (high control), 100µA (low control) |
| Capacitance analog input off | ≤15pF |
| Capacitance analog output on | ≤40pF |
| Capacitance analog output off | ≤20pF |
| Number of integrated elements | 590 |
| Capacitance analog input output off | ≤1.5pF |
