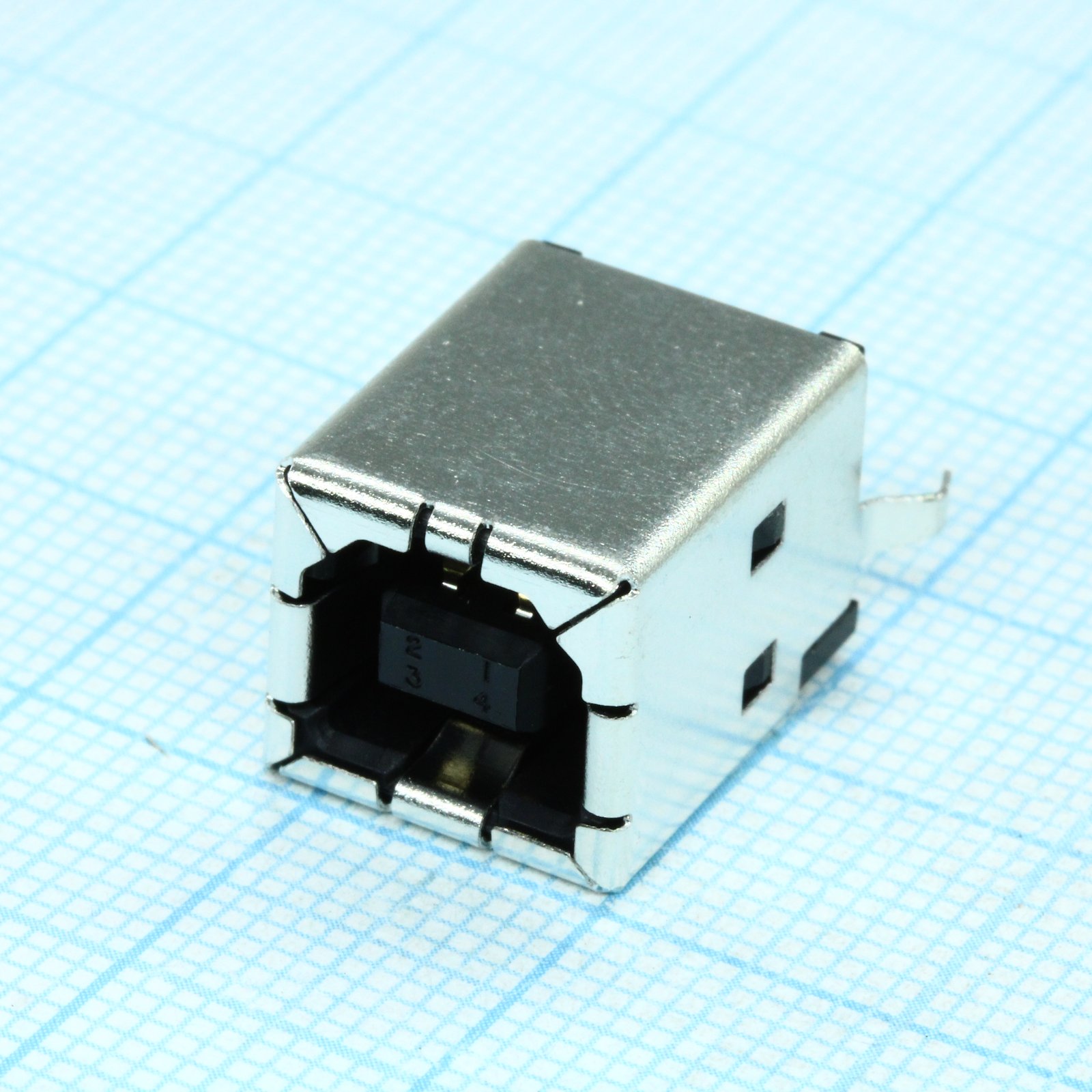

Разъём 5787834-1
У поставщика
У поставщиков
3 084 шт.
Норм. уп.: 144
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт200,36 ₽
Сумма601,08 ₽
В наличии1 815 шт
от 3 штюрлицам и ИП
от 22 — 189,67 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 269 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 6 штюрлицам и ИП
продаётся от 6 штпри 6 — 170,90 ₽
3 шт · Склад 39 · 601,08 ₽
Описание
Разъём USB от TE connectivity — надёжный компонент для передачи данных и питания. Модель выполнена в стандартном форм-факторе, обеспечивает стабильное соединение и рассчитана на многократные циклы подключения. Подходит для компьютерной периферии, бытовой электроники и промышленных интерфейсов.
Технические характеристики
| Тип | USB |
| RoHS | без свинца |
| Шкала | 5:1 |
| Лист | 1 of 1 |
| Тип монтажа | Выводной |
| Код CAGE | 00779 |
| Позиции | 4 |
| Описание | RECEPTACLE ASSY, 4 POS. VERTICAL, THRU-HOLE, TYPE B UNIVERSAL SERIAL BUS |
| Ориентация | вертикальная |
| Артикул | 5787834-1 |
| Цвет корпуса | Чёрный |
| Покрытие корпуса | 2-5um minimum bright tin |
| Тип разъема | USB Type B receptacle |
| Размер 2,50 | 2.50mm |
| Dimension 3 01 | 3.01±0.25mm |
| Dimension 4 77 | 4.77mm |
| Dimension 7 78 | 7.78mm |
| Dimension 8 45 | 8.45mm |
| Номер чертежа | C-5787834 |
| Материал корпуса | Нержавеющая сталь |
| Dimension 0 505 | 0.505mm |
| Dimension 11 46 | 11.46mm |
| Dimension 12 04 | 12.04mm |
| Dimension 2 705 | 2.705mm |
| Погрешность 0 PLC | 0.1 |
| Погрешность 1 PLC | ±0.05 |
| Допуск 2 PLC | ±0.013 |
| Материал контакта | Медный сплав |
| Ревизия чертежа | B |
| Материал корпуса | UL 94V-0 rated thermoplastic |
| Dimension 2 50 ref | 2.50mm |
| Dimension 3 01 plc | 4 |
| Dimension 4 02 ref | 4.02mm |
| Dimension 6 88 ref | 6.88mm |
| Dimension 12 03 ref | 12.03mm |
| Dimension 15 62 ref | 15.62mm |
| Dimension 2 705 plc | 2 |
| Dimension 4 02 ref plc | 2 |
| Dimension 6 88 ref plc | 2 |
| Dimension hole diameter | 2.30±0.08mm |
| Dimension lead diameter | 0.92±0.08mm |
| Рекомендуемая толщина печатной платы | 1.57mm |
| Contact plating underplate | 1.27um minimum nickel |
| Contact plating mating area | 0.076um minimum gold over 0.76um minimum palladium-nickel |
| Dimension hole diameter ref | 2.30mm |
| Dimension lead diameter plc | 4 |
| Contact plating solder tails | 3.8um minimum matte tin |
| Contact alternate plating underplate | 1.27um minimum nickel |
| Contact alternate plating mating area | 0.76um minimum gold |
| Contact alternate plating solder tails | 3.80um minimum matte tin |
