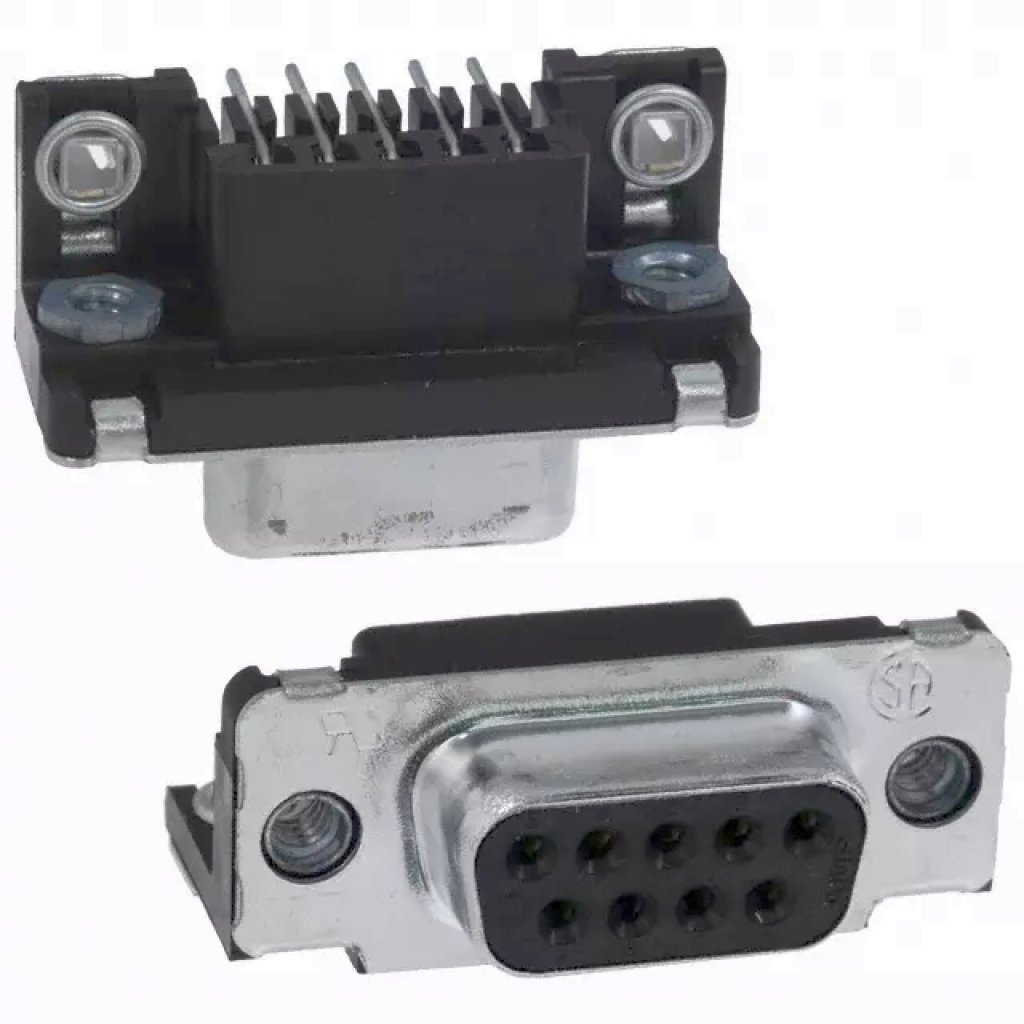

Разъём 5747844-4
У поставщика
У поставщиков
80 шт.
Норм. уп.: 130
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт265,64 ₽
Сумма1 062,56 ₽
+ доплата 490,00 ₽
В наличии80 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 4 штюрлицам и ИП
от 9 — 249,69 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 062,56 ₽. До заказа без доплаты не хватает 16 187,44 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
4 шт · Склад 13 · 1 062,56 ₽
Описание
Разъём D-SUB от TE Connectivity (AMP) — надёжное решение для передачи сигналов в промышленной и вычислительной технике. Модель 5747844-4 относится к стандартному ряду с компактным форм-фактором, обеспечивающим плотное соединение и устойчивость к вибрациям. Применяется для подключения периферии, интерфейсов RS-232/422/485 и в контрольно-измерительном оборудовании.
Технические характеристики
| Eyelets | 2 places |
| Корпус | Receptacle assembly |
| Покрытие | Shell: .000100 min tin; Eyelets: Tin; Inserts: Clear chromate; Boardlocks: Tin; Screwlocks: Clear chromate |
| Материал | Shell: Steel per ASTM A109; Eyelets: Латунь; Inserts: Zinc; Контакты: Phosphor bronze per QQ-B-750; Boardlocks: Медный сплав; Screwlocks: Zinc; Molded parts: Flame retardant 94V-0 rated thermoplastic, black |
| Тип монтажа | Выводной |
| Boardlocks | 2 places |
| Размеры | Ширина: 0.494 in ± .015; Высота: 0.740 in ± .015; Длина: 0.984 in ± .010; Шаг контактов: 0.108 in typical; Threaded insert: #4-40 threaded insert, 2 places; Диаметр контакта: 0.026 in typical; Female screwlock: #4-40 female screwlock, 2 places; Boardlock diameter: 0.125 in ± .003; Диаметр монтажного отверстия: 0.125 in dia holes |
| Совместим с | Any 9 position plug in AMPLIMITE series |
| Описание | Receptacle assembly, size 1, right angle, .318 series, front metal shell, .026 dia posts, boardlocks, AMPLIMITE HD-20 |
| Артикул | 5747844-4 |
| Тип контакта | Posts |
| Покрытие контактов | Gold flash for a distance of .100 min from mating end, .000100-.000200 tin on termination end, all over .000050 nickel on entire contact |
| Механические характеристики | Screwlock torque: 4 in lbs; Screwlock pull out force: 20 lbs from mating face side |
| Резьбовые вставки | 2 places |
| Female screwlocks | 2 places |
| Кол-во позиций | 9 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | D-Sub SKT 9 POS 2.74mm Solder RA Thru-Hole 9 Terminal 1 Port |
| Количество контактов | 9 |
