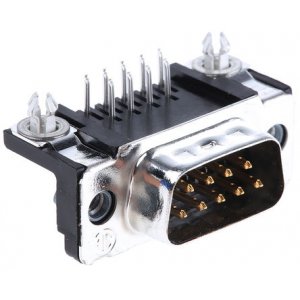

Разъёмы с выводами на плату или провод 5747840-4
У поставщика
ПроизводительTE connectivity
У поставщиков
174 шт.
Норм. уп.: 130
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт408,90 ₽
Сумма817,80 ₽
В наличии108 шт
от 2 штюрлицам и ИП
от 10 — 392,55 ₽ (−4%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии66 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 4 штюрлицам и ИП
продаётся от 4 штпри 4 — 285,76 ₽
2 шт · Склад 39 · 817,80 ₽
Описание
Разъём с выводами на плату или провод от TE Connectivity (AMP). Эта модель относится к серии стандартизированных прямоугольных соединителей, предназначенных для надёжного монтажа на печатную плату или оконцевания проводов. Компонент обеспечивает стабильное электрическое соединение в промышленной и вычислительной технике, отличается прочной конструкцией и совместимостью с типовыми разъёмными парами.
Технические характеристики
| Eco | ECO-12-022391 |
| Размер | 1 |
| Серия | AMPLIMITE HD-20 |
| Ревизия | D |
| Стандарт | ASME Y14.5M-2009 |
| Код CAGE | 00779 |
| Описание | PLUG ASSEMBLY, SIZE 1, 9 POS, RIGHT ANGLE, FRONT METAL SHELL, 8.08[.318] SERIES, AMPLIMITE HD-20 |
| Размер A | 16.92mm |
| Размер B | 8.36mm |
| Размер C | 2.84mm |
| Размер d | 7.01mm |
| Размер e | 2.74mm |
| Размер F | 6.27mm |
| Размер G | 5.97mm |
| Размер H | 9.52mm |
| Размер I | 8.08mm |
| Размер J | 18.62mm |
| Размер K | 3.17mm |
| Размер L | 1.37mm |
| Размер M | 1.42mm |
| Размер n | 1.57mm |
| Артикул | 5747840-4 |
| Размер резьбы | 4-40 |
| Диаметр отверстия | 3.17mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Толщина ПП | 1.57mm |
| Дата редакции | 02JAN2013 |
| Покрытие корпуса | 0.00254um min tin over 0.00127um min copper |
| Тип разъема | D-sub plug |
| Номер чертежа | 108-40025 |
| Eyelet plating | 0.00508um min tin over copper flash |
| Insert plating | clear chromate |
| Угол монтажа | прямой угол |
| Материал корпуса | carbon steel |
| Ширина | 24.99mm |
| Eyelet material | Латунь |
| Материал вставки | zinc |
| Материал контакта | Латунь |
| Чертеж заказчика | C-5747840 |
| Высота | 12.55mm |
| Длина | 30.81mm |
| Материал корпуса | nylon or polyester, flame retardant, 94V-0 rated |
| Описание | D-Sub Standard Connectors PLUG FRNT MTL SHL 9P |
| Boardlock plating | 0.00508um min tin over 0.00127um min nickel |
| Крепёж | 4-40 threaded insert, 4-40 female screwlock |
| Screwlock plating | clear chromate |
| Boardlock material | Медный сплав |
| Screwlock material | zinc |
| Кол-во позиций | 9 |
| Dimension c tolerance | +/-0.25mm |
| Допуск диаметра | +/-0.38mm |
| Dimension e tolerance | +/-0.25mm |
| Dimension f tolerance | +/-0.25mm |
| Dimension g tolerance | +/-0.15mm |
| Dimension h tolerance | +/-0.25mm |
| Dimension i tolerance | +/-0.38mm |
| Dimension j tolerance | +/-0.38mm |
| Dimension k tolerance | +/-0.38mm |
| Hole diameter tolerance | +/-0.08mm |
| Contact plating option 1 | 0.76um min gold on mating surfaces, 2.54um min tin on solder end, 1.27um min nickel underplate entire contact |
| Contact plating option 2 | gold flash over palladium-nickel, 0.76um min total on mating surfaces, 2.54um min tin on solder end, 1.27um min nickel underplate entire contact |
| Dimension width tolerance | +/-0.25mm |
| Dimension height tolerance | +/-0.38mm |
| Dimension length tolerance | +/-0.38mm |
