Описание

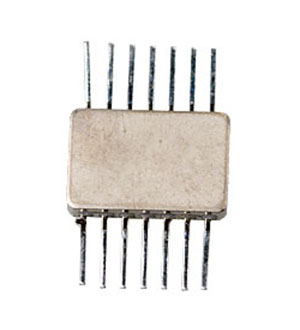

Микросхема 564ЛС1В — логический элемент «3И-ИЛИ» от российского производителя. Выполнена в 14-выводном корпусе DIP для монтажа в отверстия, работает от напряжения 4,2–15 В на КМОП-технологии. Подходит для построения комбинационных схем в промышленной автоматике и измерительных приборах.
Технические характеристики
| Масса | 1.0g |
| Функция | Triple 3-input AND-OR gate |
| Кол-во выводов | 14 |
| Технология | CMOS |
| Тип корпуса | 401.14-5 (14-pin DIP) |
| Способ монтажа | THT |
| Вх. емкость | 7.5pF |
| Rise fall time 5v | 20ns |
| Rise fall time 10v | 20ns |
| Rise fall time 15v | 20ns |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 4.2V |
| Макс. ёмкость нагрузки | 1000pF |
| Operating life hours | 100000h (at 65°C), 120000h (light duty) |
| Input low current 25c | 0.1µA |
| Низкий уровень при 5 В | 0.05V |
| Input high current 25c | 0.1µA |
| Input low current 125c | 1.0µA |
| Выходное напряжение высокого уровня, 5 В | 4.95V |
| Выходное напряжение низкого уровня при 10 В | 0.05V |
| Supply current 10v 25c | 2µA |
| Supply current 15v 25c | 4µA |
| Input high current 125c | 1.0µA |
| Выходное напряжение высокого уровня при 10 В | 9.95V |
| Supply current 10v 125c | 60µA |
| Supply current 15v 125c | 120µA |
| Propagation delay 5v 25c | 360ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -60°C |
| Output low current 5v 25c | 0.51mA |
| Output low voltage max 5v | 0.8V |
| Propagation delay 10v 25c | 180ns |
| Propagation delay 5v 125c | 510ns |
| Output high current 5v 25c | 0.30mA |
| Output high voltage min 5v | 4.2V |
| Output low current 10v 25c | 1.30mA |
| Output low current 5v 125c | 0.36mA |
| Output low voltage max 10v | 1.0V |
| Propagation delay 10v 125c | 250ns |
| Output high current 10v 25c | 0.60mA |
| Output high current 5v 125c | 0.21mA |
| Output high voltage min 10v | 9.0V |
| Output low current 10v 125c | 0.90mA |
| Абс. макс. напряжение питания | 18V |
| Абс. мин. напряжение питания | -0.5V |
| Output high current 10v 125c | 0.41mA |
