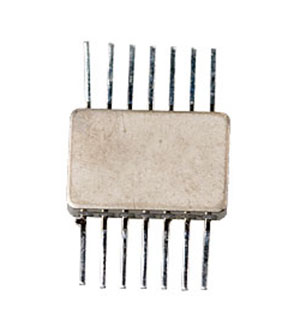

564ИП6В, никель (1992-99г)
У поставщика
ПроизводительРоссия
У поставщиков
450 шт.
Норм. уп.: 7
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт17,18 ₽
Сумма120,26 ₽
В наличии450 шт
от 7 штюрлицам и ИП
от 70 — 12,81 ₽ (−25%)
7 шт · Склад 12 · 120,26 ₽
Описание
564ИП6В — микросхема 9-битного контроллера чётности от российского производителя. Выполнена в корпусе DIP-14 на КМОП-технологии, работает при напряжении от 4,2 до 15 В и потребляет не более 5 мкА. Подходит для систем контроля данных в промышленной автоматике и цифровой технике.
Технические характеристики
| Масса | ≤1.0g |
| Корпус | DIP-14 (401.14-5) |
| Функция | 9-bit parity controller |
| Тип монтажа | THT |
| Технология | CMOS |
| Кол-во выводов | 14 |
| Назначение выводов | см. технический паспорт |
| Время перехода | ≤200ns at 5V, 25°C |
| Материал корпуса | nickel (variant 564ИП6В) |
| Вх. емкость | ≤7.5pF at 10V |
| Макс. ток питания | 5µA at 5V, 25°C |
| Диап. вх. напр. | 0V to U_CC |
| Конфигурация выхода | push-pull |
| Диапазон питания | 4.2V to 15V |
| Входной ток низкого уровня макс. | 0.1µA at 25°C, 15V |
| Входной ток высокого уровня макс. | 0.1µA at 25°C, 15V |
| Мин. выходной ток низкого уровня | 0.51mA at 5V, 0.4V |
| Макс. низкое выходное напряжение | 0.01V at 5V, 25°C |
| Макс. выходной ток высокого уровня | -1.60mA at 5V, 2.5V |
| Мин. высокий уровень выходного напряжения | 4.99V at 5V, 25°C |
| Абс. макс. входное напряжение | -0.5V to U_CC+0.5V |
| Макс. напряжение питания | -0.5V to 18V |
| Диап. раб. темп. | -60°C to +125°C |
| Propagation delay info to output | ≤700ns at 5V, 25°C, CL=50pF |
| Propagation delay inhibit to output | ≤280ns at 5V, 25°C, CL=50pF |
