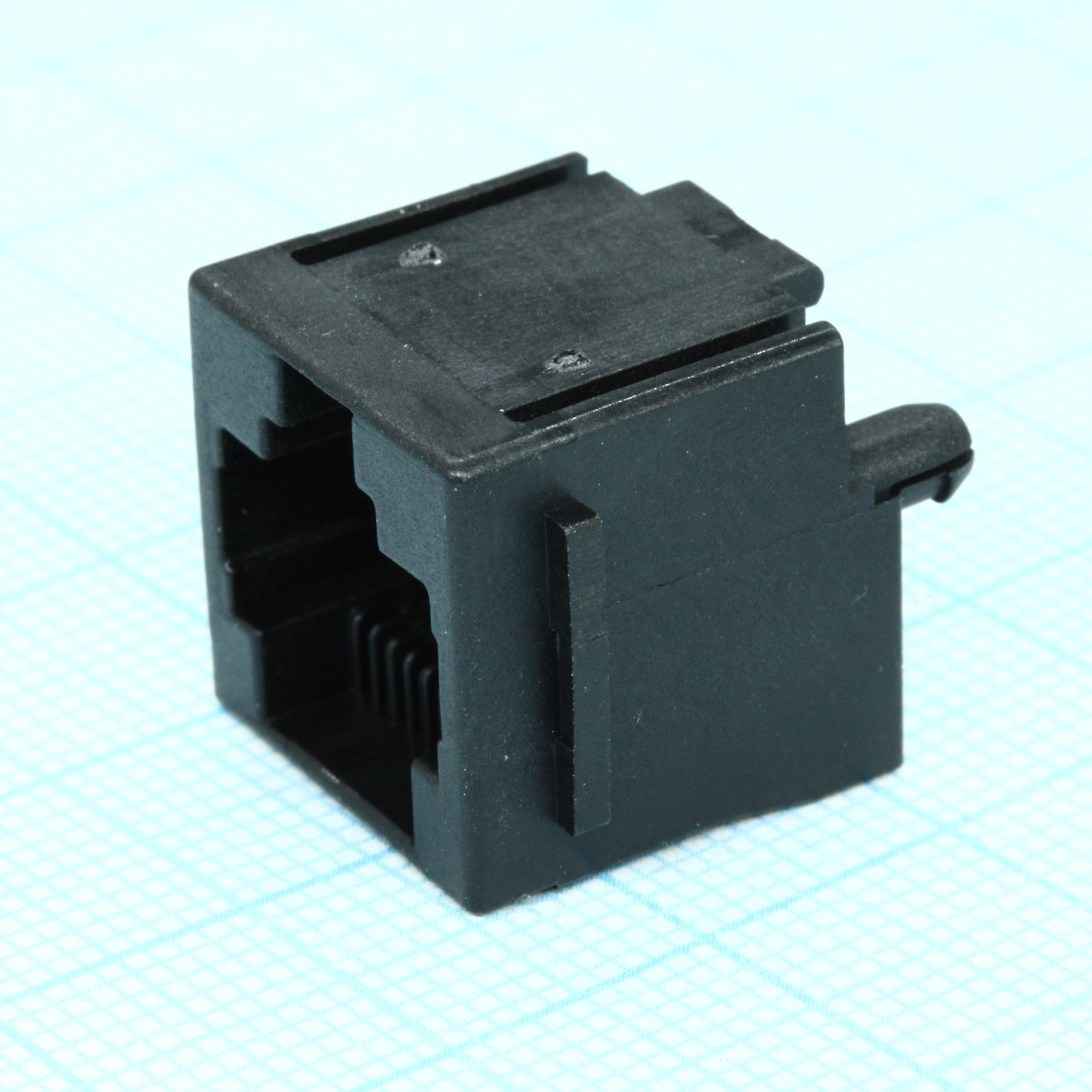

Разъём 5520259-4
У поставщика
У поставщиков
2 230 шт.
Норм. уп.: 114
Цены поставщиков
Склад 39
В наличии:1 740 шт.
Срок поставки: до недели
Норм. уп.: 128
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 153,40 |
| от 27 | 144,54 |
| от 46 | 139,65 |
| от 76 | 135,74 |
| от 125 | 132,46 |
Склад 13
В наличии:490 шт
Срок поставки: до недели
Норм. уп.: 114
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,49 |
| от 41 | 90,22 |
| от 82 | 85,24 |
| от 228 | 80,88 |
| от 342 | 77,94 |
Описание
Разъём RJ от TE Connectivity — надёжный компонент для организации сетевых подключений. Модель выполнена в стандартном форм-факторе, обеспечивает стабильный контакт и простой монтаж. Подходит для использования в компьютерных сетях, телекоммуникационном оборудовании и системах передачи данных.
Технические характеристики
| Тип | RJ |
| Мощность, Вт | — |
| Вес | — |
| Ток, А | — |
| Корпус | — |
| Напряжение, В | — |
| Ревизия | B2 |
| Код CAGE | 00779 |
| Частота | — |
| Позиции | 8 |
| Стандарты | ASME Y14.5M-2009, FCC PART 68, REA BULLETIN 345-81, PE-76 |
| Размеры | Общая ширина: 16.00mm; Общая высота: 13.34mm; Общая длина: 18.16mm; Толщина панели: 1.40mm; Panel cutout width: 16.13mm +0.2/-0.00; Panel cutout length: 16.00mm +0.38/-0.00; Panel cutout radius: R0.64mm MAX 4 PLC; Panel stop dimension: 3.18mm ±0.38mm; Panel stop dimension 2: 3.30mm; Pcb layout pin spacing 1: 1.27mm ±0.05mm TYP; Pcb layout pin spacing 2: 2.54mm NOMINAL; Pcb layout pin spacing 3: 6.61mm; Pcb layout pin spacing 4: 8.89mm ±0.05mm; Pcb layout pin spacing 5: 11.43mm ±0.05mm; Pcb layout pin spacing 6: 15.88mm; Pcb layout pin spacing 7: 16.64mm; Pcb layout pin spacing 8: 6.35mm ±0.05mm; Pcb layout pin spacing 9: 9.02mm TYP; Pcb layout pin spacing 10: 3.18mm ±0.38mm; Pcb layout pin spacing 11: 3.30mm; Pcb layout pin spacing 12: 11.43mm NOMINAL; Pcb layout hole diameter 1: 0.89mm ±0.08mm 8 PLC; Pcb layout hole diameter 2: 3.25mm ±0.08mm 2 PLC |
| Entry type | TOP ENTRY |
| Сопротивление | — |
| Ёмкость | — |
| Описание | MODULAR JACK ASSEMBLY, TOP ENTRY, 8 POSITION, FLANGELESS, WITH PANEL STOPS |
| Артикул | 5520259-4 |
| Тип монтажа | THT |
| Дата редакции | 26SEP2012 |
| Номер чертежа | C-5520259 |
| Application spec | 114-2048 |
| Материал корпуса | PBT POLYESTER, BLACK |
| Покрытие выводов | 1.27μm HARD GOLD IN LOCALIZED GOLD PLATE AREA AND 2.03μm MATTE TIN IN SOLDER AREA OVER 1.27μm NICKEL UNDERPLATE |
| Cavity compliance | FCC RULES AND REGULATIONS PART 68 AND REA BULLETIN 345-81, PE-76 SPECIFICATION FOR MODULAR TELEPHONE HARDWARE |
| Темп. диапазон | — |
| Материал клеммы | 0.35mm THICK PHOS BRONZE |
| Ориентация монтажа | TOP ENTRY |
| Тип разъема | RJ |
