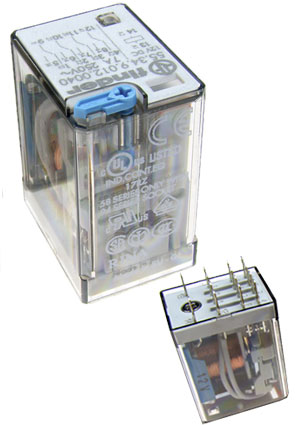

Реле 55.34.8.024.0040
У поставщика
У поставщиков
248 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт808,68 ₽
Сумма808,68 ₽
+ доплата 490,00 ₽
В наличии231 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии17 шт
от 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 779,36 ₽
Заказ со склада «Склад 13» с этой позицией — 808,68 ₽. До заказа без доплаты не хватает 16 491,32 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 808,68 ₽
Описание
Миниатюрное универсальное реле Finder серии 55 на 24 В переменного тока. Коммутирует нагрузку до 15 А при максимальном напряжении 250 В, время срабатывания — 9 мс. Контакты из посеребренного никеля обеспечивают надежную работу. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | Miniature universal relay |
| Серия | 55 |
| Ток, А | 0,053 |
| Опции | standard (no test button, no LED) |
| Корпус | relay with socket mount |
| Тип монтажа | розетка |
| Частота | 50 Hz |
| Тип катушки | AC |
| Макс. напряжение | 26.4 V |
| Мин. напряжение | 19.2 V |
| Артикул | 55.34.8.024.0040 |
| Hold voltage | 0.8 Un |
| Время срабатывания | 9 ms |
| Пиковый ток | 15A |
| Время отпускания | 5 ms |
| Размер | 27.7x20.7x37.2 |
| Сертификация | UL (specific combinations) |
| Мощность катушки, AC | 1.5VA |
| Мощность катушки DC | 1W |
| Частота катушки | 50/60 Hz |
| Макс. AC напр. | 250V |
| Падение напряжения | 0.2 Un |
| Номинальная мощность катушки | 1.5 VA |
| Материал контакта | AgNi |
| Номинальная нагрузка AC1 | 1750 VA |
| Номинальное AC напряжение | 250V AC |
| Напряжение удержания катушки | 0.8 Un |
| Мин. коммутация | 300 mW (5V/5mA) |
| Механическая износостойкость, AC | 20·10^6 cycles |
| Механическая износостойкость, DC | 50·10^6 cycles |
| Номин. AC напряжение | 250V |
| Электрическая износостойкость AC1 | 150·10^3 cycles |
| Категория защиты | RT I |
| Напряжение отпускания катушки | 0.2 Un |
| Номинальное напряжение катушки | 24V |
| Диапазон срабатывания катушки | 0.8..1.1 Un |
| Contact peak current | 15A |
| Отключающая способность DC | 30V: 7A; 110V: 0.5A; 220V: 0.25A |
| Напряжение, В | 24 |
| Конфигурация контактов | 4PDT (4 CO) |
| Отключающая способность DC1 | 7A@30V, 0.5A@110V, 0.25A@220V |
| Номинальный ток контактов | 7A |
| Contact max voltage ac | 250V |
| Номинальный ток контактов | 7A |
| Номинальная нагрузка AC15 230 В | 350 VA |
| Coil dropout voltage ac | 0.2 Un |
| Coil dropout voltage dc | 0.1 Un |
| Coil holding voltage ac | 0.8 Un |
| Coil holding voltage dc | 0.5 Un |
| Ordering code breakdown | 55.34.8.024.0040 |
| Contact rated voltage ac | 250V |
| Изоляция катушка-контакты | 4 kV (1.2/50 μs) |
| Диапазон темп. окр. | -40 to +85 °C |
| Mechanical life ac cycles | 20e6 |
| Mechanical life dc cycles | 50e6 |
| Dc1 switching capacity 30v | 7A |
| Сопротивление | 190 Ω |
| Dc1 switching capacity 110v | 0.5A |
| Dc1 switching capacity 220v | 0.25A |
| Electrical life at rated ac1 | 150e3 cycles |
| Motor load single phase 230v | 0.125 kW |
| Мощность двигателя, однофазный 230 В | 0.125kW |
| Эл. прочность разомкнутых контактов | 1000 V AC |
| Изоляция катушка-контакты | 4kV (1.2/50μs) |
| Electrical life at nominal ac1 cycles | 150e3 |
| Электрическая прочность между разомкнутыми контактами | 1000V AC |
| Конфигурация контактов | 4 Form C (4 переключающих контакта) |
| Катушка: напряжение срабатывания,В | 24 |
