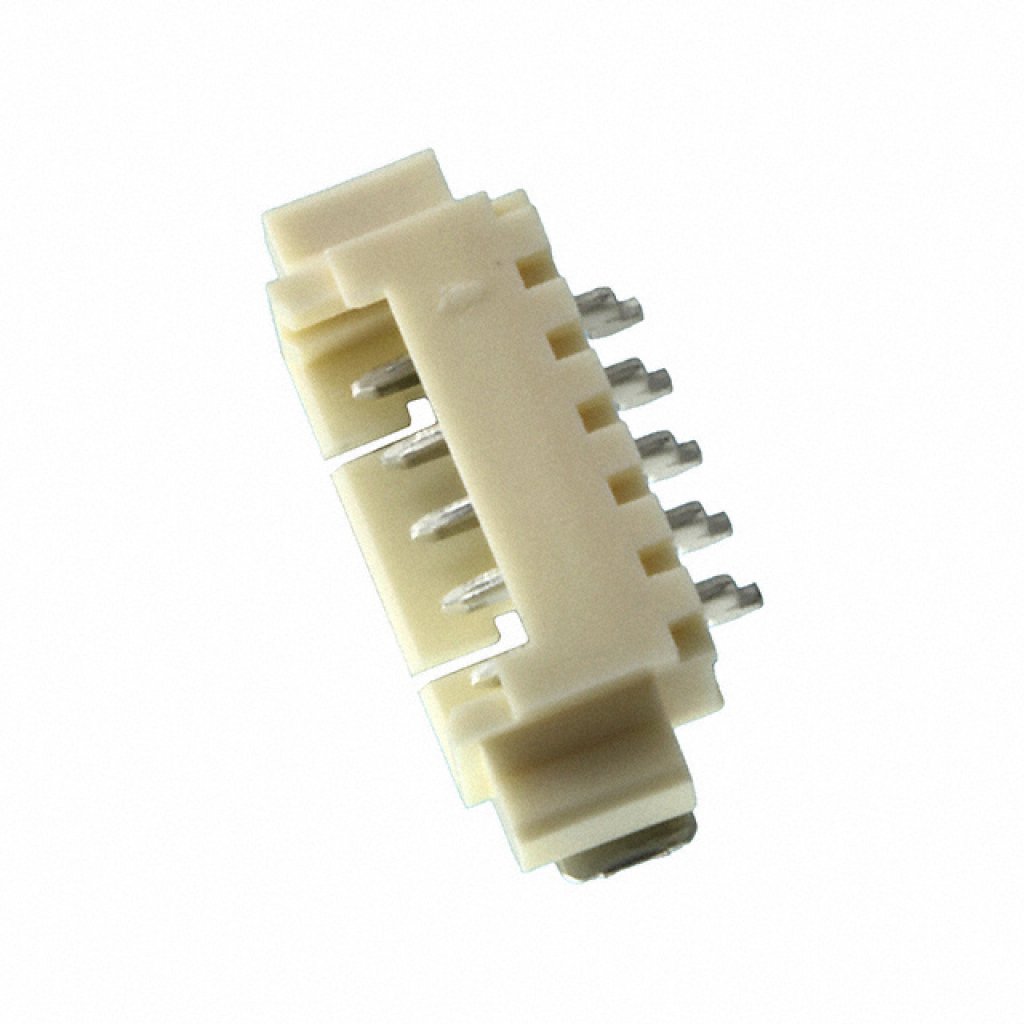

Разъем балансировочный 532610571 / MX-53261-0571, 5pin, 1.25mm, вилка, PicoBlade, на плату, SMD
У поставщика
ПроизводительMOLEX
У поставщиков
3 604 шт.
Норм. уп.: 1600
Цены поставщиков
Склад 13
В наличии:3 604 шт
Срок поставки: до недели
Норм. уп.: 1600
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,23 |
| от 107 | 17,23 |
| от 213 | 15,58 |
| от 425 | 14,33 |
| от 850 | 13,40 |
Описание
Разъем балансировочный 532610571 от MOLEX — это вилка серии PicoBlade с 5 контактами. Компонент предназначен для поверхностного монтажа (SMD) на плату и имеет шаг выводов 1,25 мм. Применяется для компактных соединений в портативной электронике, аккумуляторных блоках и балансировочных цепях, обеспечивая надежный контакт в ограниченном пространстве.
Технические характеристики
| Шаг | 1.25mm |
| Серия | PicoBlade 1.25 W/B Conn. |
| Тип монтажа | SMD |
| Номер заказа | 532610571 |
| Ревизия | J |
| Упаковка | Embossed Tape Package |
| Применение | SMT R/A EMBOSSED TAPE PACKAGE |
| Dimension A | 4.95mm |
| Dimension B | 10.75mm |
| Dimension C | 24mm |
| Dimension D | 29.4mm |
| Артикул | 532610571 |
| Тип корпуса | High barrier package with desiccant |
| Release date | 2020/12/07 |
| Circuit count | 5 |
| Drawing sheet | 1 of 4 |
| Reel material | Polystyrene (PS) with recycle material |
| Количество в катушке | 1000pcs/reel |
| Тип разъема | SMT R/A |
| Семейство продукта | PICOBLADE 1.25 W/B CONN. |
| Номер документа | SD-53261-023 |
| Pitch tolerance | 4.0±0.1mm |
| Tail part empty | 150±40mm |
| Описание | Headers & Wire Housings PicoBlade1.25 SMT RA PKG 5P |
| Ревизия документа | G |
| Leader part empty | 120±20mm |
| Top tape material | PET, PE, PEF |
| Accumulative pitch | 40±0.2mm |
| Carrier tape width | 24mm |
| Leader part length | 175±25mm |
| Pull out direction | Да |
| Sprocket hole pitch | 4±0.1mm |
| Tape width tolerance | 12±0.1mm |
| Примечание | PICOBLADE 5MR шаг 1.25 |
| Carrier tape material | Полипропилен |
| Sprocket hole diameter | 1.5+0.1/0mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Top tape non bonded part | 25±5mm |
| General tolerance 1 place | ±0.2mm |
| General tolerance angular | ±3.0° |
| General tolerance 0 places | ±0.2mm |
| General tolerance 2 places | ±0.2mm |
| General tolerance 3 places | ±0.2mm |
| General tolerance 4 places | ±0.2mm |
| Описание (англ.) | Conn Shrouded Header HDR 5 POS 1.25mm Solder RA SMD PicoBladeї T/R |
| Vacuum pencil center location | Да |
