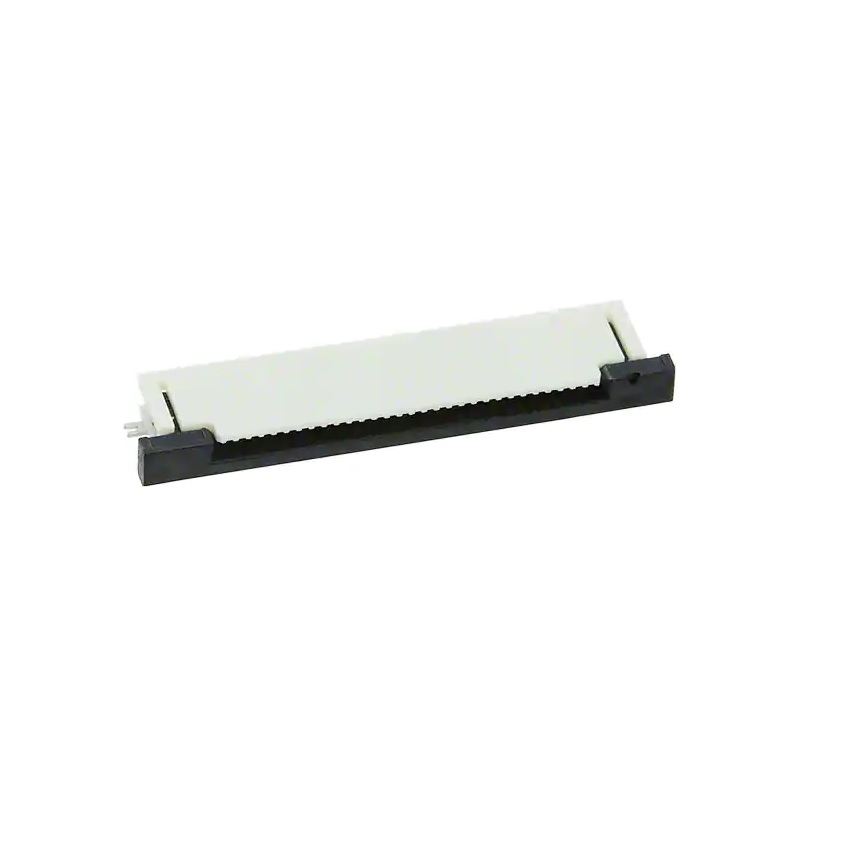

Разъём 524353071
У поставщика
У поставщиков
309 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:309 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,47 |
| от 27 | 78,21 |
| от 54 | 73,09 |
| от 107 | 69,28 |
| от 214 | 66,42 |
Описание
Разъём MOLEX (серия 52435) — компактный соединитель для жгутов проводов. Предназначен для надёжного контактного соединения в условиях ограниченного пространства. Обеспечивает фиксацию кабеля и простоту монтажа в электронных устройствах.
Технические характеристики
| Zif | Да |
| Шаг | 0.5mm |
| Серия | 52435 |
| Тип монтажа | SMT |
| Упаковка | Embossed Tape |
| Соответствие | ELV, RoHS |
| Описание | 0.5mm FPC Connector, ZIF, SMT, Right Angle, Top Contact |
| Размер A | 21.6mm |
| Размер B | 14.5mm |
| Размер C | 19.6mm |
| Размер d | 21.6mm |
| Размер e | 0.7mm |
| Dimension f | 3.5mm |
| Dimension g | 2.0mm |
| Размер H | 0.2mm |
| Dimension j | 0.63mm |
| Dimension k | 2.605mm |
| Размер L | 1.0±5.0mm |
| Dimension m | 0.9mm |
| Fpc plating | Gold 0.2μm, Nickel under 1-5μm |
| Ориентация | right_angle |
| Артикул | 524353071 |
| Тип контакта | top_contact |
| Производитель | Molex |
| Release date | 2018/03/14 |
| Тип привода | ZIF |
| Circuit count | 30 |
| Соотв. ELV | Да |
| Тип монтажа | SMT |
| Overall depth | 5.0mm |
| Общая ширина | 56.1mm |
| Тип разъема | FPC/FFC |
| Общая высота | 2.0mm |
| Соотв. RoHS | Да |
| Номер документа | SD-52435-016 |
| Материал корпуса | 46 Nylon UL94V-0 |
| Описание | FFC & FPC Connectors RA SMT ZIF TOP 30P GOLD |
| Материал привода | PPS UL94V-0 |
| Ревизия документа | PSD 001 E |
| Материал клеммы | Phosphor bronze gold-plated (t=0.2) |
| Applicable fpc ffc | Even circuit only |
| Число цепей | 30 |
| Fpc insertion depth | 1.7mm |
| Fitting nail purpose | Prevention of peeling of P.W.B pattern |
| Ориентация монтажа | Right Angle |
| Fitting nail material | Phosphor bronze tin-plated (t=0.2) |
| Fpc pattern clearance | R0.3 must not overlap FPC pattern |
| Length to contact point | 0.2mm |
| Actuator state in package | Locked |
| Fpc copper foil thickness | 35μm or 50μm |
| Fpc recommended thickness | 0.3mm ±0.05 |
| Recommended ffc thickness | 0.3±0.05mm |
| Recommended fpc thickness | 0.3±0.05mm |
| Offset between upper lower | 0.1mm max |
| Fpc polyimide film thickness | 25μm |
| Solder tail misalignment lower | 0.15mm max |
| Solder tail misalignment upper | 0.1mm max |
| Fitting nail misalignment lower | 0.15mm max |
| Fitting nail misalignment upper | 0.1mm max |
| Fpc reinforcing board thickness | 25μm |
