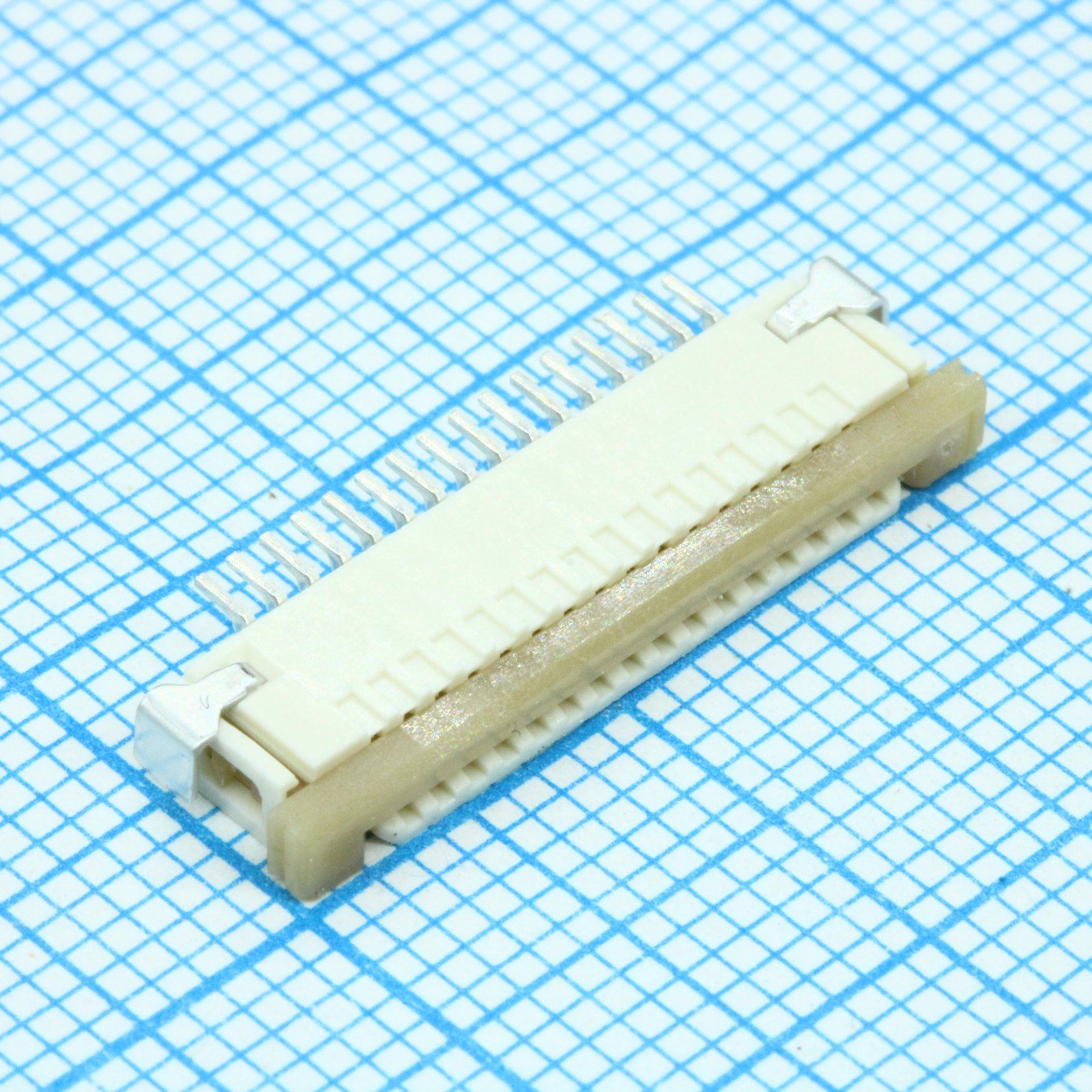

FPC разъем, 1 мм, 16 контакт(-ов), Гнездо, Easy-On 52207 Series, Поверхностный Монтаж, Верх
У поставщика
ПроизводительMOLEX
У поставщиков
1 726 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 726 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,29 |
| от 38 | 53,66 |
| от 75 | 49,86 |
| от 150 | 47,01 |
| от 299 | 44,88 |
Описание
FPC разъем от MOLEX, серия Easy-On 52207. Это гнездовой разъем с шагом контактов 1 мм, рассчитанный на 16 контактов. Монтируется на поверхность платы (SMT), имеет верхнее расположение контактов и механизм ZIF для легкой фиксации шлейфа. Применяется в портативной электронике, дисплеях и бытовой технике.
Технические характеристики
| Шаг | 1.0mm |
| Пол разъёма | Receptacle |
| Серия | Easy-On 52207 |
| Упаковка | Embossed Tape, Actuator Locked |
| Соответствие | ELV and RoHS Compliant |
| Coplanarity | 0.15mm max |
| Размер A | 16.7mm |
| Размер B | 13.2mm |
| Размер C | 11 |
| Размер d | 52207-1633 |
| Размер e | 16 |
| Ориентация | Right Angle |
| Тип привода | ZIF (Zero Insertion Force) |
| Кол-во контактов | 16 |
| Fpc thickness | 0.3±0.05mm |
| Тип монтажа | Surface Mount |
| Тип разъема | FPC/FFC Connector |
| Contact position | Upper Contact |
| Материал корпуса | Polyamide (PA), Natural (White), Glass Filled, UL94V-0 |
| Screen thickness | 100μm |
| Покрытие выводов | Tin Silver Bismuth Plating (1.0μm min), Under plate: Nickel Plating (1.0μm min) |
| Описание | FFC & FPC Connectors 1.0 FPC ZIF 16Ckt Sn-Ag-Bi |
| Материал привода | Polyphenylene Sulfide (PPS), Natural (Brown), Glass Filled, UL94V-0 |
| Screen open ratio | 100% |
| Материал клеммы | Phosphor Bronze (t=0.32mm) |
| Fitting nail plating | Tin Plating (1.0μm min), Under plate: Nickel Plating (1.0μm min) |
| Fitting nail material | Phosphor Bronze (t=0.25mm) |
| Раб. температура | -40°C to +85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended fpc thickness | 0.3mm |
| Описание (англ.) | 1.0 FPC Hsg Assy ZIF SMT 16Ckt EmbsTpPkg, 1MM ZIF RA SMT TOP C |
