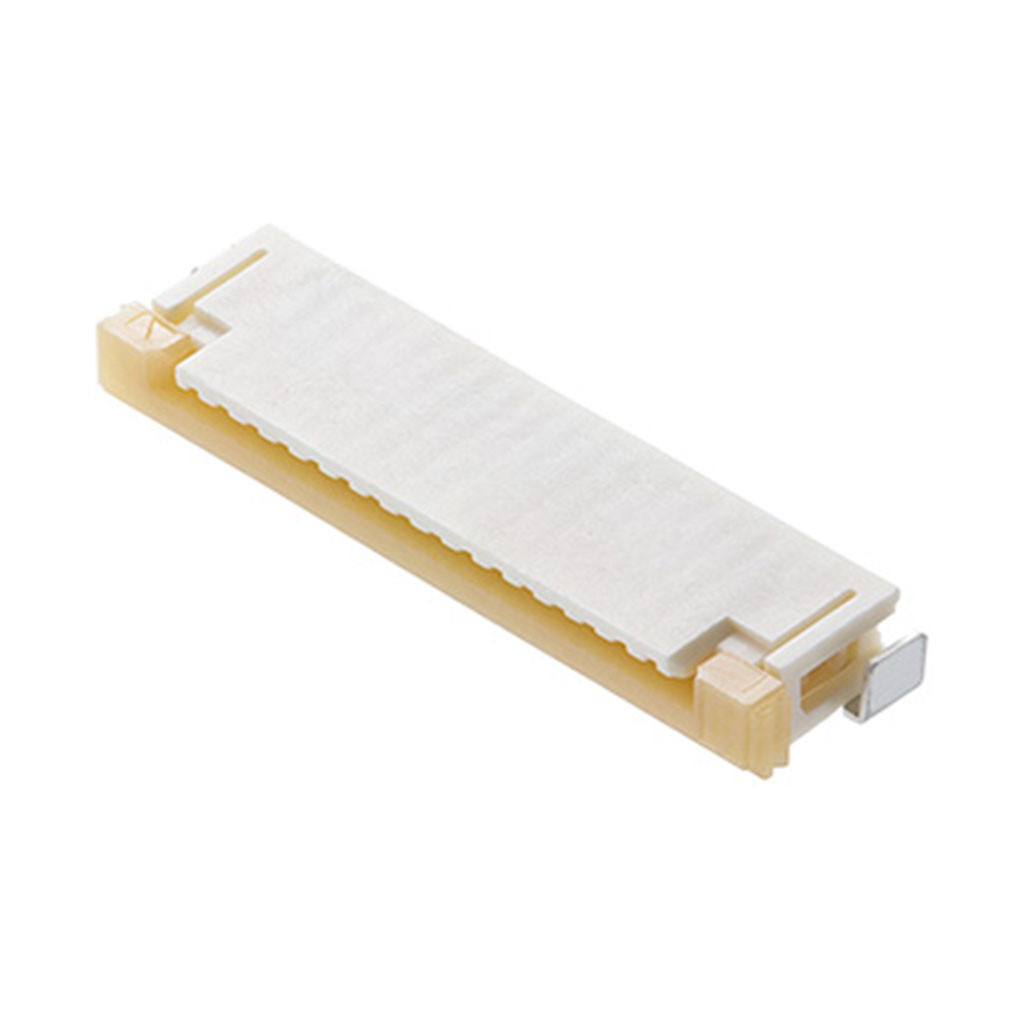

FFC / FPC разъем, 1 мм, 12 контакт(-ов), Гнездо, Easy-On 52207 Series, Поверхностный Монтаж, Верх
У поставщика
ПроизводительMOLEX
У поставщиков
660 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:660 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,60 |
| от 20 | 35,54 |
| от 39 | 34,05 |
| от 77 | 31,92 |
| от 153 | 29,50 |
Описание
FFC/FPC разъем MOLEX серии Easy-On 52207. Это гнездо на 12 контактов с шагом 1 мм для поверхностного монтажа, верхний контакт. Компактный разъем подходит для гибких шлейфов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 1mm |
| Тип монтажа | SMD |
| Ширина корпуса | 13.2mm |
| Соответствие | ELV and RoHS compliant |
| Длина корпуса | 16.7mm |
| Coplanarity | 0.15mm max |
| Тип разъема | FFC/FPC Connector, ZIF, Right Angle |
| Материал корпуса | Polyamide (PA), glass filled, UL94V-0 |
| Покрытие выводов | Tin silver bismuth 1.0μm min over nickel 1.0μm min |
| Описание | FFC & FPC Connectors 1.0 FPC ZIF 12Ckt Sn-Ag-Bi |
| Материал привода | Polyphenylene sulfide (PPS), glass filled, UL94V-0 |
| Материал клеммы | Phosphor bronze, t=0.32mm |
| Fpc clearance c0.3 | Must not overlap to pattern of FPC/FFC |
| Число контактов | 12 |
| Fitting nail plating | Tin 1.0μm min over nickel 1.0μm min |
| Fitting nail material | Phosphor bronze, t=0.25mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended fpc thickness | 0.3±0.05mm |
| Actuator locked in package | Да |
| Описание (англ.) | FFC/FPC Connector SKT 12 POS 1mm Solder RA SMD Easy-Onї T/R |
