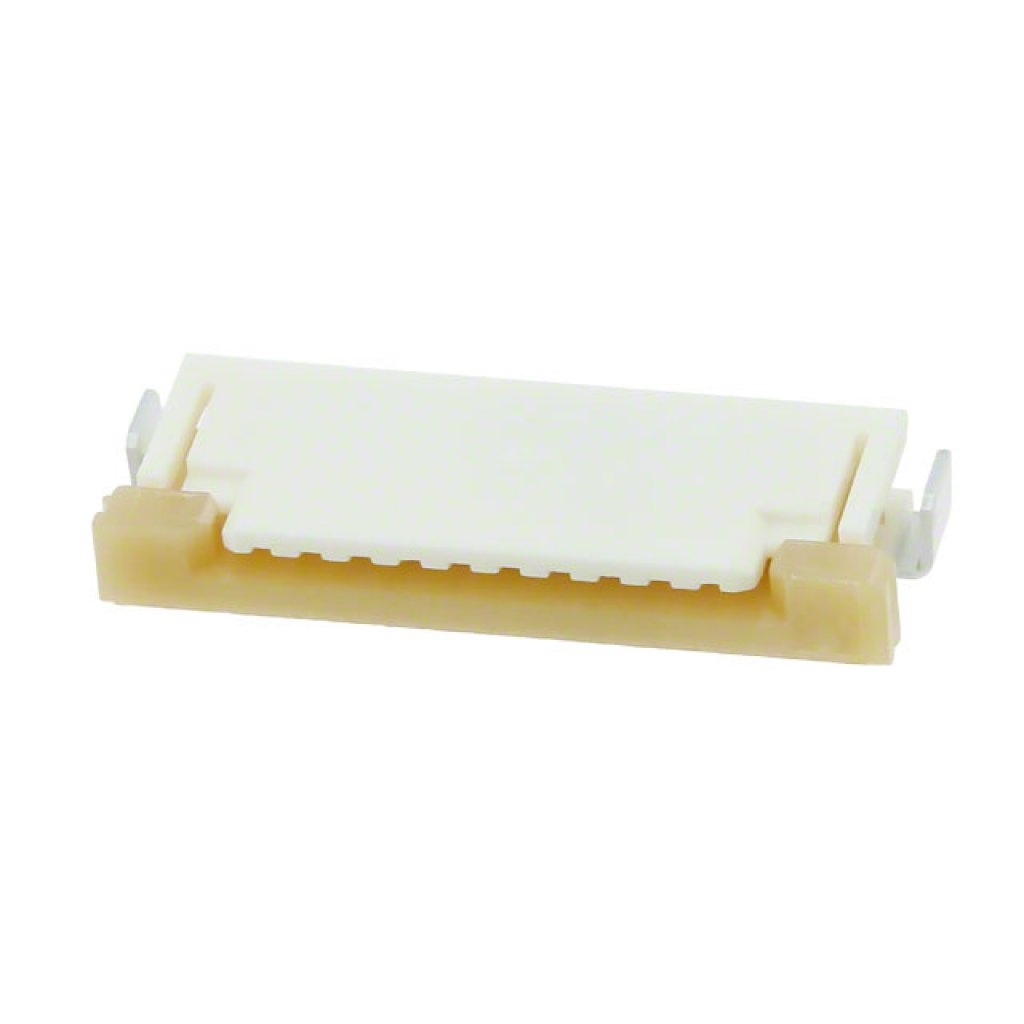

FFC / FPC разъем, 1 мм, 10 контакт(-ов), Гнездо, Easy-On 52207 Series, Поверхностный Монтаж, Верх
У поставщика
ПроизводительMOLEX
У поставщиков
488 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:488 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,25 |
| от 49 | 39,59 |
| от 98 | 36,59 |
| от 196 | 34,33 |
| от 392 | 32,64 |
Описание
FFC/FPC разъем от MOLEX серии Easy-On 52207. Гнездо на 10 контактов с шагом 1 мм, для поверхностного монтажа с верхним расположением контактов. Компактный корпус подходит для гибких шлейфов. Применяется в портативной электронике и бытовой технике.
Технические характеристики
| Модель | 52207-1067 |
| Шаг | 1mm |
| Серия | Easy-On 52207 |
| Корпус | ZIF SMT |
| Тип монтажа | SMT |
| Coplanarity | 0.15mm max |
| Ориентация | верх |
| Tail plating | Tin 1.0µm min |
| Underplating | Nickel 1.0µm min |
| Общая ширина | 11.2mm |
| Тип компонента | FFC/FPC Connector |
| Общая высота | 9mm |
| Общая длина | 14.7mm |
| Покрытие контакта | Gold 0.1µm min |
| Материал корпуса | Heat-Resistant Nylon46, UL94V-0 |
| Описание | FFC & FPC Connectors 1.0 FPC ZIFSMTHsgAss sgAssy10CktEmbsTpPk |
| Материал привода | PPS, UL94V-0 |
| Материал клеммы | Phosphor Bronze (t=0.32mm) |
| Число контактов | 10 |
| Fitting nail plating | Tin 1.0µm min |
| Fitting nail material | Copper alloy (t=0.25mm) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Fitting nail underplating | Nickel 1.0µm min |
| Описание (англ.) | FFC/FPC Connector SKT 10 POS 1mm Solder RA SMD Embossed T/R |
