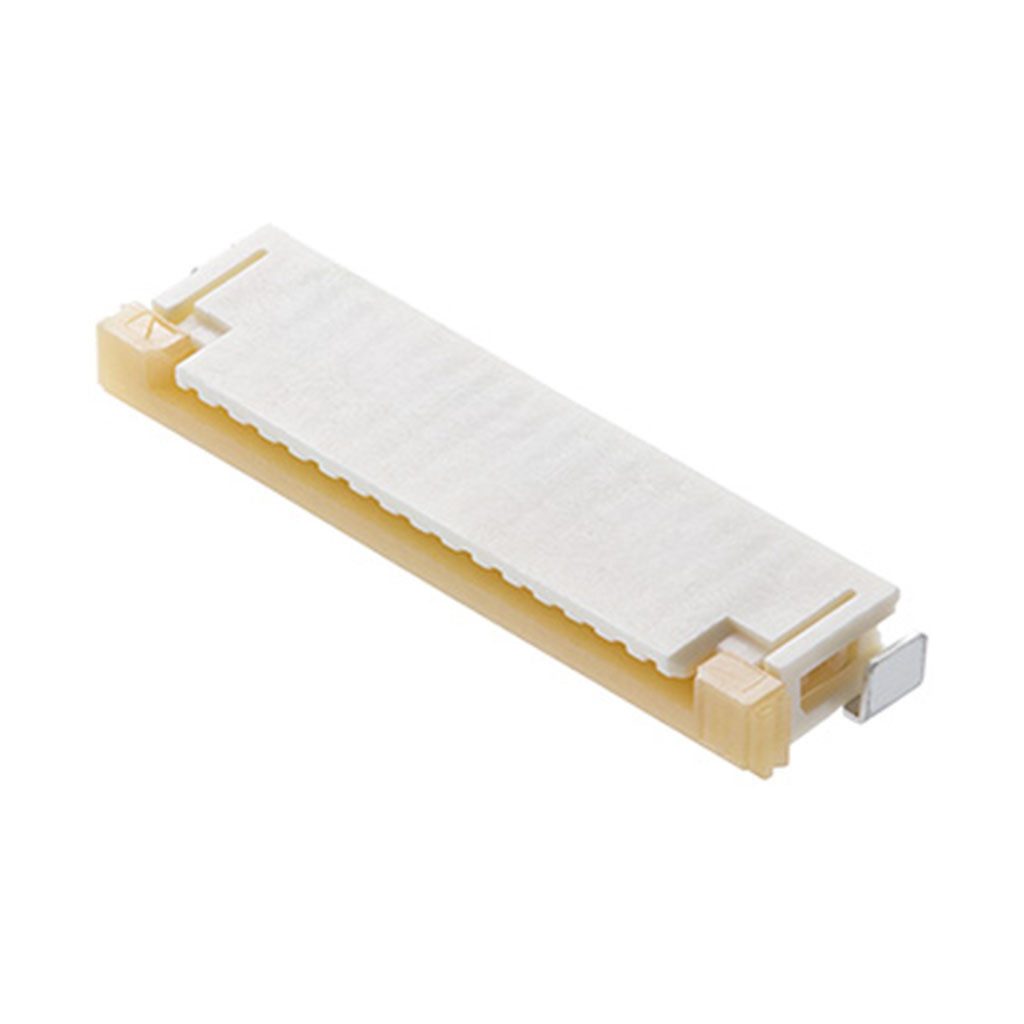

FFC / FPC разъем, 1 мм, 6 контакт(-ов), Гнездо, Easy-On 52207 Series, Поверхностный Монтаж, Верх
У поставщика
ПроизводительMOLEX
У поставщиков
702 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:702 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,42 |
| от 34 | 60,35 |
| от 67 | 56,20 |
| от 134 | 53,10 |
| от 267 | 50,77 |
Описание
FFC/FPC разъем от MOLEX серии Easy-On 52207. Это гнездо на 6 контактов с шагом 1 мм, предназначенное для поверхностного монтажа. Контакты расположены сверху, что упрощает подключение шлейфа. Подходит для компактных устройств в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | FFC/FPC Connector |
| Шаг | 1.0mm |
| Серия | 52207 |
| Тип монтажа | SMD |
| Упаковка | Embossed tape, actuator locked |
| Размеры | Ширина: 6.2mm (approx); Высота: 2.0mm (approx); Длина: 7.7mm (approx) |
| Coplanarity | 0.15mm max |
| Описание | 1.0mm FPC Connector, ZIF, R/A, Upper Contact, 6 circuits |
| Ориентация | Right Angle |
| Артикул | 522070633 |
| Тип привода | ZIF (Zero Insertion Force) |
| Соотв. ELV | Да |
| Ном. ток | 0.5A per contact (typical for series) |
| Соотв. RoHS | Да |
| Ном. напряжение | 50V AC/DC (typical for series) |
| Contact position | Upper Contact |
| Материал корпуса | Polyamide (PA), Natural (White), Glass Filled, UL94V-0 |
| Покрытие выводов | Tin Silver Bismuth Plating (1.0μm min) over Nickel Plating (1.0μm min) |
| Описание | FFC & FPC Connectors 1.0 FPC ZIF 6Ckt Sn-Ag-Bi |
| Материал привода | Polyphenylene Sulfide (PPS), Natural (Brown), Glass Filled, UL94V-0 |
| Материал клеммы | Phosphor Bronze (t=0.32) |
| Сопр. контакта | 50mΩ max (typical) |
| Число контактов | 6 |
| Fitting nail plating | Tin Plating (1.0μm min) over Nickel Plating (1.0μm min) |
| Выдерживаемое напряжение | 250V AC for 1 minute (typical) |
| Fitting nail material | Phosphor Bronze (t=0.25) |
| Сопр. изоляции | 50MΩ min (typical) |
| Recommended pcb layout | см. технический паспорт |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C (typical) |
| Applicable fpc ffc thickness | 0.3mm ±0.05 |
| Описание (англ.) | Conn FFC/FPC Connector SKT 6 POS 1mm Solder RA SMD Easy-Onї T/R |
