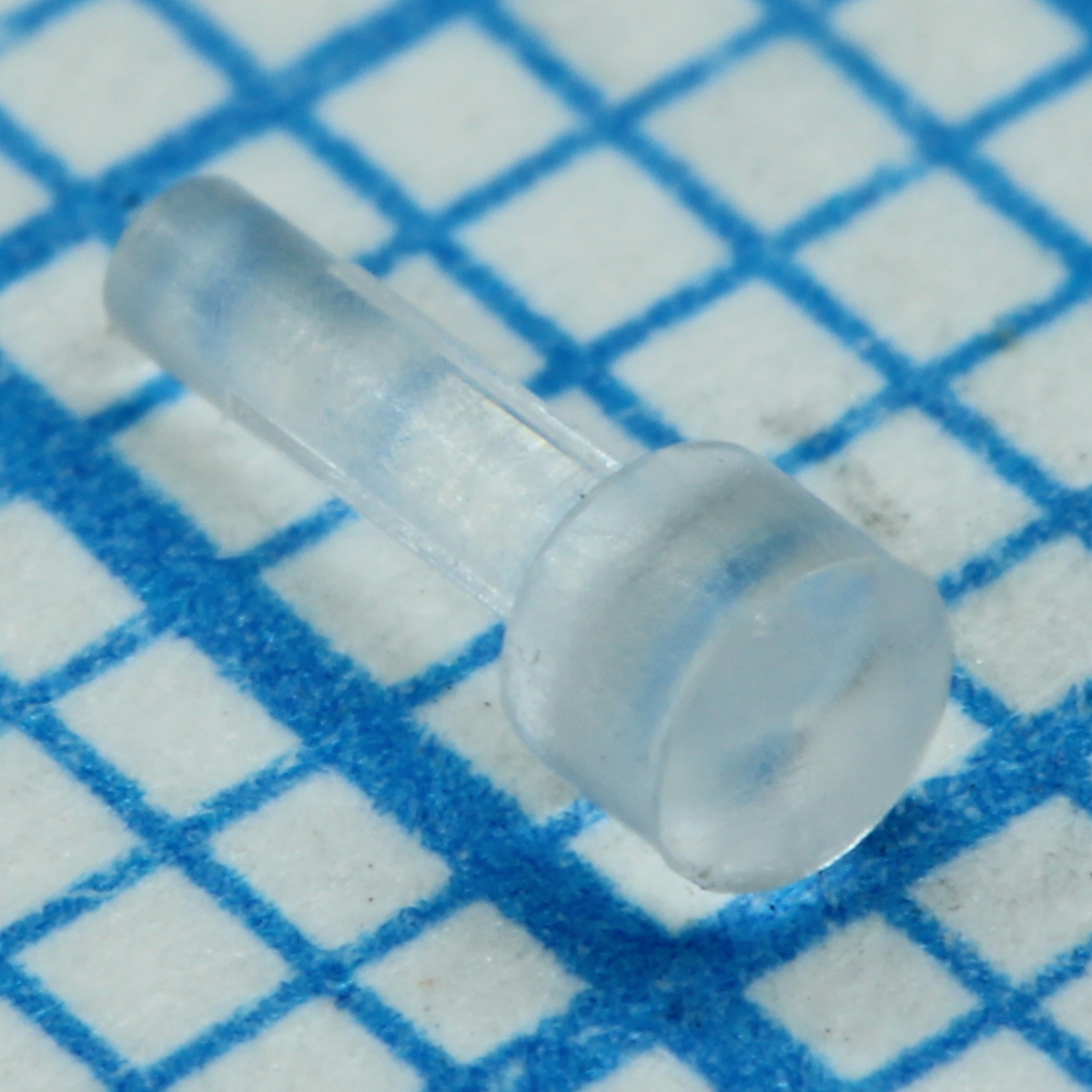

Прозрачный одноэлементный оптический световод диаметром 1,63 мм с запрессованной посадкой на панель
У поставщика
У поставщиков
29 шт.
Норм. уп.: 150
Цены поставщиков
Склад 13
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,48 |
| от 7 | 107,43 |
| от 14 | 104,65 |
| от 28 | 100,41 |
| от 55 | 94,29 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,25 |
Описание
Прозрачный оптический световод от DIALIGHT для панельного монтажа. Одноканальный элемент диаметром 1,63 мм фиксируется запрессовкой. Обеспечивает эффективную передачу света от индикатора к лицевой панели. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Rev | A |
| Мощность, Вт | — |
| Шкала | 14.000 |
| Единицы | inches (mm) |
| Покрытие | Charmille #18 finish on front surface only |
| Ток, А | — |
| Корпус | — |
| Напряжение, В | — |
| Материал | Clear transmissive polycarbonate (UL 94V-0 flammability class) |
| Тип монтажа | Press-fit into front panel |
| Частота | — |
| Сопротивление | — |
| Допуски | Angles: ±1°; Fractions: ±1/64; Decimals xx: ±.01; Decimals xxx: ±.005; Decimals xxxx: ±.0005 |
| Ёмкость | — |
| Описание | Ø.064 STRAIGHT LIGHT PIPE W/ PRESS-FIT; ROHS COMPLIANT |
| Артикул | 515-1016F |
| Led placement | SMT LED |
| Номер чертежа | C-17664 |
| Соотв. RoHS | Да |
| Описание | LED Light Pipes LIGHT PIPE PCMCIA |
| Light pipe length | 4.14mm |
| Класс горючести | UL 94V-0 |
| Mounting hole size | 0.89±0.05mm (#65 drill) |
| Ribs for press fit | 3 PLCS |
| Direction of output | панель |
| Light pipe diameter | 1.63mm |
| Panel hole diameter | 1.71±0.05mm |
| Примечание | световод оптический |
| Light pipe length ref | 4.14mm |
| Раб. температура | — |
| Panel thickness range | 1.19-2.35mm |
| Тип упаковки | Bulk (россыпь) |
| Recommended light sources | SMT LED (0603, 0805, and 1206 package sizes) |
| Light pipe flush with panel | Да |
| Light pipe diameter tolerance | +0.00/-0.12mm |
