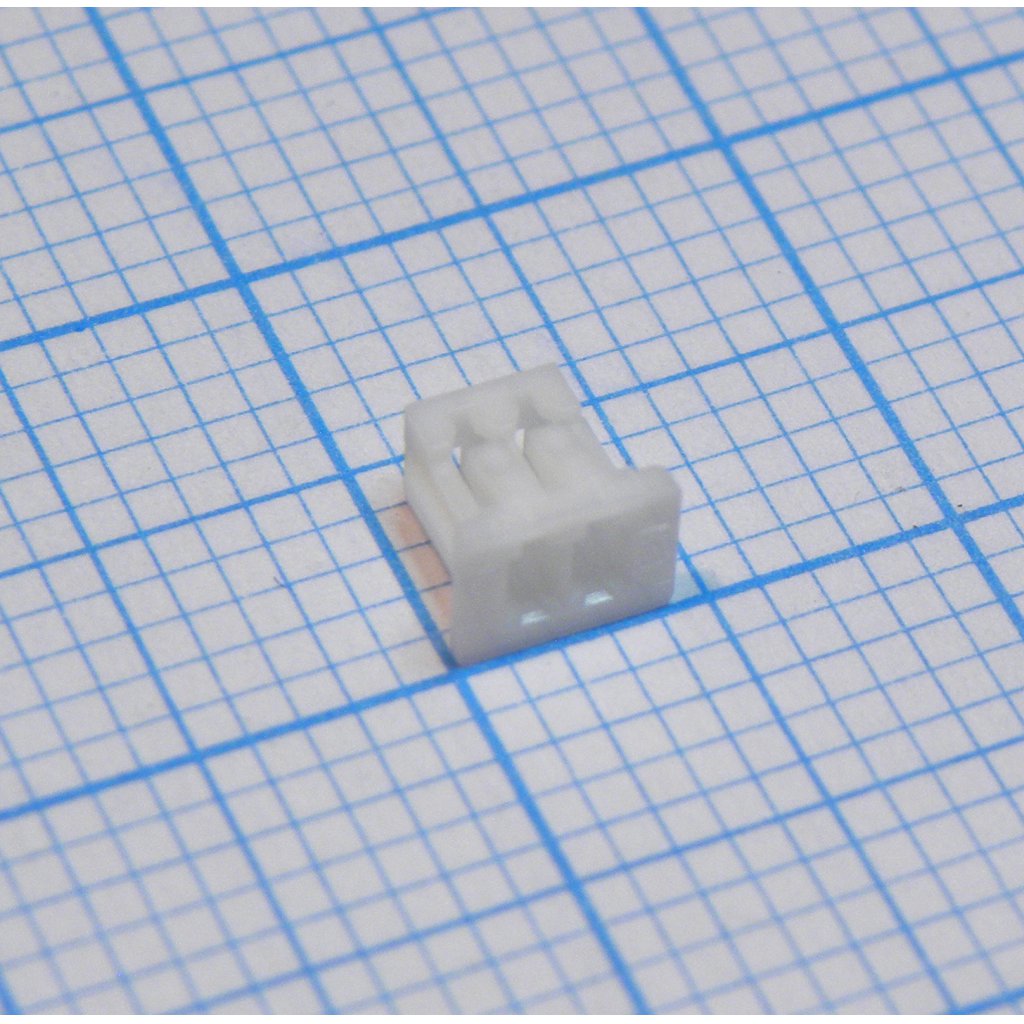

Корпус разъема, Серия PicoBlade, розетка, 2 вывод(-ов), 1.25 мм
У поставщика
ПроизводительMOLEX
У поставщиков
37 316 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:37 316 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 338 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,05 |
| от 867 | 1,63 |
| от 2 000 | 1,30 |
| от 4 000 | 1,08 |
| от 8 000 | 0,95 |
Описание
Корпус разъема MOLEX серии PicoBlade. Это розетка на 2 вывода с шагом контактов 1.25 мм, изготовленная из прочного PBTP пластика (UL94V-0). Подходит для терминалов серий 50058 и 50079. Применяется в компактных электронных устройствах и бытовой технике.
Технические характеристики
| Дата | 2014/01/30 |
| Color | Натуральный |
| Pitch | 0.049" (1.25mm) |
| Шаг | 1.25 mm |
| Шкала | 10:1 |
| Единицы | mm |
| Пол разъёма | Receptacle |
| Серия | PicoBlade |
| Цепи | 2 |
| Материал | PBTP UL94V-0 |
| Ревизия | G |
| Ширина корпуса | 2.95 mm |
| Выступ | Third Angle |
| Высота корпуса | 1.25 mm |
| Длина корпуса | 4.25 mm |
| Описание | PicoBlade receptacle housing, 2 circuits, 1.25mm pitch |
| Размер A | 2.95mm |
| Размер B | 4.25mm |
| Размер C | 1.25mm |
| Размер d | 0.9mm |
| Размер e | 2.3mm |
| Dimension f | 0.65mm |
| Dimension g | 0.85mm |
| Размер H | 0.775mm |
| Dimension i | 3.2mm |
| Dimension j | 3.95mm |
| Dimension k | 20.5mm |
| Размер L | 19.2mm |
| Dimension m | 17.5mm |
| Dimension n | 15mm |
| Dimension o | 19.25mm |
| Dimension p | 17.95mm |
| Dimension q | 16.25mm |
| Dimension r | 14mm |
| Dimension s | 18mm |
| Dimension t | 16.7mm |
| Dimension u | 15mm |
| Dimension v | 13mm |
| Dimension w | 16.75mm |
| Dimension x | 15.45mm |
| Dimension y | 13.75mm |
| Dimension z | 12mm |
| Артикул | 510210200 |
| Contact Type | Female Socket |
| Dimension aa | 15.5mm |
| Dimension ab | 14.2mm |
| Dimension ac | 12.5mm |
| Dimension ad | 11mm |
| Dimension ae | 14.25mm |
| Dimension af | 12.95mm |
| Dimension ag | 11.25mm |
| Dimension ah | 10mm |
| Dimension ai | 13mm |
| Dimension aj | 11.7mm |
| Dimension ak | 10mm |
| Dimension al | 9mm |
| Dimension am | 11.75mm |
| Dimension an | 10.45mm |
| Dimension ao | 8.75mm |
| Dimension ap | 8mm |
| Dimension aq | 10.5mm |
| Dimension ar | 9.2mm |
| Dimension as | 7.5mm |
| Dimension at | 7mm |
| Dimension au | 9.25mm |
| Dimension av | 7.95mm |
| Dimension aw | 6.25mm |
| Dimension ax | 6mm |
| Dimension ay | 6.7mm |
| Dimension az | 5mm |
| Dimension ba | 6.75mm |
| Dimension bb | 5.45mm |
| Dimension bc | 3.75mm |
| Dimension bd | 4mm |
| Dimension be | 5.5mm |
| Dimension bf | 4.2mm |
| Dimension bg | 2.5mm |
| Dimension bh | 3mm |
| Dimension bi | 4.25mm |
| Dimension bj | 2.95mm |
| Dimension bk | 1.25mm |
| Mounting Type | Free Hanging (In-Line) |
| Mating series | 53047, 53048, 53261, 53398 |
| Тип монтажа | кабельный монтаж |
| Connector Type | Receptacle |
| Fastening Type | Friction Lock |
| Number of Rows | 1 |
| Тип компонента | Connector Housing, Receptacle |
| Locking window | one place for 2 & 3 circuits, two places for more than 3 circuits |
| Номер документа | SD-51021-005 |
| Материал корпуса | PBTP UL94V-0 |
| Описание | Headers & Wire Housings RECEPTACLE 2P |
| Angular tolerance | +3° |
| Mating connectors | 53047, 53048, 53261, 53398 Series |
| Общие допуски | under 10mm: ±0.20, 10-30mm: ±0.25, over 30mm: ±0.30 |
| Число цепей | 2 |
| Contact Termination | обжимной |
| Insulation Material | Polybutylene Terephthalate (PBTP) |
| Number of Positions | 2 |
| Applicable terminals | 50058, 50079 series |
| Operating Temperature | -40°C ~ 105°C |
| Applicable terminal series | 50058, 50079 |
| General tolerance over 300 | ±0.30mm |
| General tolerance under 10 | ±0.20mm |
| General tolerance over 30 under | ±0.25mm |
