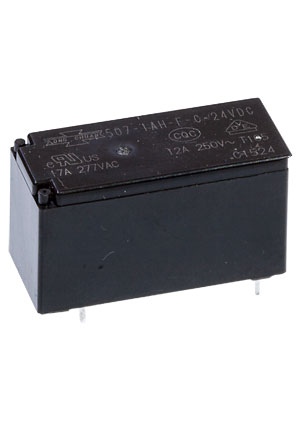

507-1AH-F-C 24VDC (845H-1A-C 24VDC), Реле 1 замык. 24VDC, 12A/240V SPST-NO
У поставщика
ПроизводительSong Chuan
У поставщиков
1 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,77 |
| от 2 | 21,85 |
Описание
Реле электромеханическое Song Chuan на 24 В постоянного тока с одной замыкающей группой контактов. Коммутирует нагрузку до 12 А при 240 В переменного тока, имеет компактный низкопрофильный корпус высотой 15,7 мм для монтажа на печатную плату. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| RoHS | Compliant (2011/65/EU) |
| Тип | электромеханическое реле |
| Высота | 15.7mm (low profile) |
| Вес | 13.5g approx |
| Корпус | Flux tight (C) |
| Тип монтажа | THT (PCB terminal) |
| Сертификаты | UL/CUL, VDE |
| Мощность катушки | 0.53W |
| Артикул | 507-1AH-F-C 24VDC |
| Ток катушки | 22mA |
| Напряжение катушки | 24VDC |
| Форма контакта | SPST-NO (1A) |
| Время срабатывания | 20ms max |
| Время отпускания | 10ms max |
| Шаг выводов | 3.5mm (1P standard) |
| Сопр. катушки | 1087Ω ±10% |
| Электрический ресурс | 100,000 ops |
| Мех. ресурс | 30,000,000 ops (DC type) |
| Материал контакта | AgNi |
| Класс изоляции | F |
| Сопр. контакта | 100mΩ max |
| Pick up voltage max | 18V (75% of rated) |
| Drop out voltage min | 2.4V (10% of rated) |
| Макс. коммутируемый ток | 17A |
| Макс. коммутируемое напряжение | 277VAC |
| Раб. температура | -40°C to +85°C (DC coil) |
| Max continuous voltage | 36V (150% of rated at 85°C) |
| Макс. коммутационная способность | 3840VA |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 16A at 240VAC |
| Удар при работе | 10G |
| Vibration resistance operating | 10-55Hz, amplitude 1.5mm |
| Катушка: Тип напряжения | DC |
| Контакты: Коммутируемый ток,А | 12 |
| Катушка: напряжение срабатывания,В | 24 |
