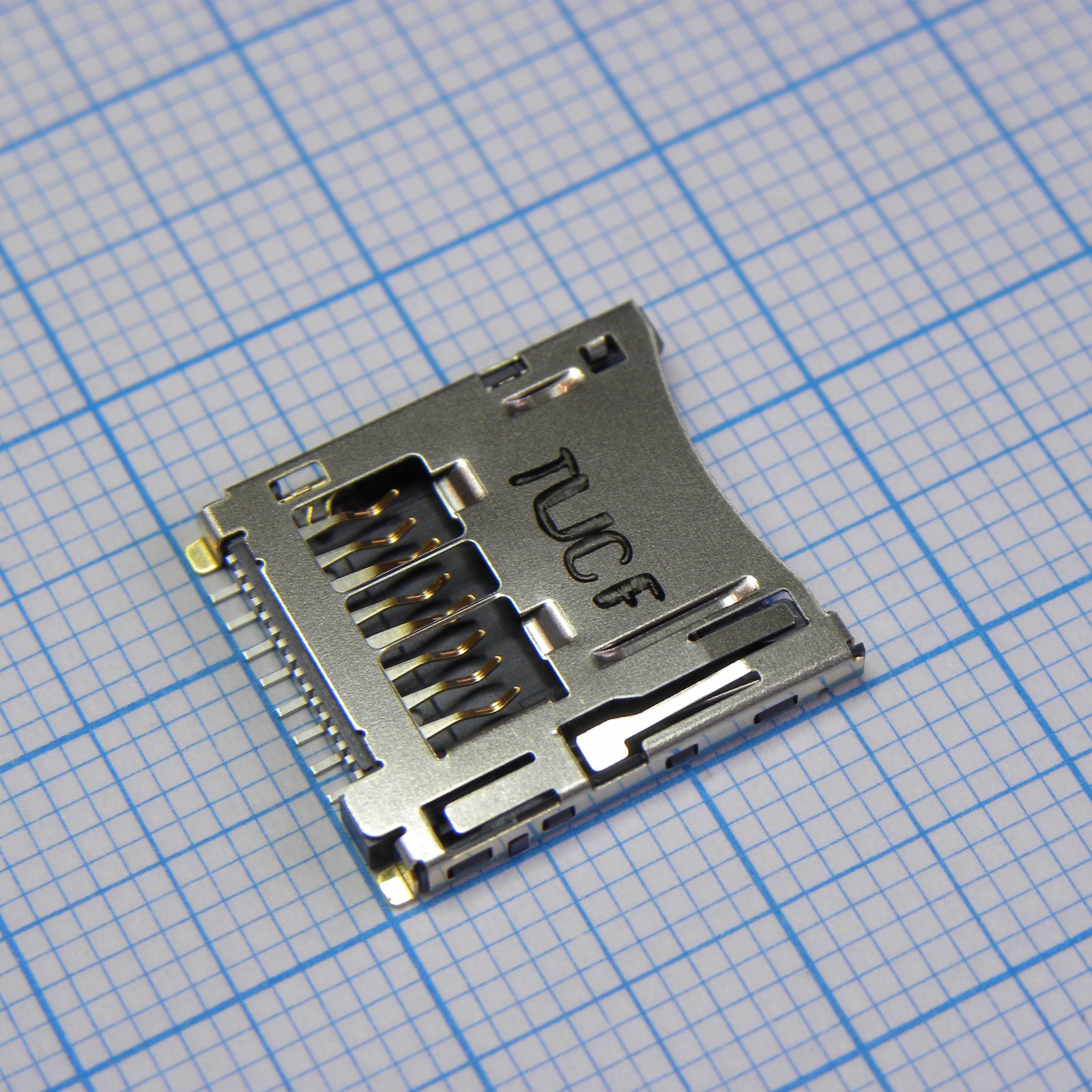

Гнездо памяти, Серия 502774, Micro SD, 8 контакт(-ов), Медный Сплав, Контакты с Покрытием из Золота
У поставщика
ПроизводительMOLEX
У поставщиков
187 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:187 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,91 |
| от 28 | 133,45 |
| от 55 | 126,72 |
| от 109 | 120,81 |
| от 217 | 116,82 |
Описание
Гнездо памяти MOLEX серии 502774 предназначено для карт формата Micro SD. Модель имеет 8 позолоченных контактов из медного сплава, рассчитанных на ток до 0,5 А каждый. Компонент монтируется на плату методом пайки в SMD-корпусе с горизонтальным расположением. Применяется в портативной электронике, смартфонах и навигаторах.
Технические характеристики
| Серия | 502774 |
| Корпус | Embossed tape package |
| Покрытие | Pin plating: Allover nickel 0.5 µm min.; Spring plating: Allover nickel; Metal shell plating: Nickel 0.5 µm min., selective gold 0.02 µm min.; Terminal solder area: Tin 2.0 µm min.; Terminal contact area: Gold 0.5 µm min.; Terminal under plating: Nickel 1.0 µm min.; Switch nail solder area: Tin 1.0 µm min.; Detect nail contact area: Gold 0.2 µm min.; Switch nail contact area: Gold 0.2 µm min.; Detect nail under plating: Nickel 1.0 µm min.; Switch nail under plating: Nickel 1.0 µm min. |
| Цепи | 8 |
| Материал | Pin: Нержавеющая сталь; Spring: SWP; Корпус: LCP, UL94V-0, black; Terminal: Медный сплав; Detect nail: Медный сплав; Metal shell: Нержавеющая сталь; Switch nail: Медный сплав |
| Тип монтажа | SMD |
| Упаковка | Тип: Embossed tape package; Шаг: 4mm; Ширина ленты: 24mm ±0.3mm; Leader length: 400mm min.; Количество в катушке: 1000 pcs/reel; Trailer length: 160mm min. |
| Соответствие | ELV and RoHS compliant |
| Размеры | Ширина: 14.3mm; Высота: 1.8mm ±0.15mm; Длина: 14.95mm |
| Ориентация | Reverse |
| Номер заказа | 502774-0891 |
| Card detection | Detect switch card inserting position closed, no card position open |
| Card positions | Card lock position: 4.9mm; Card push position: 2.1mm; Card dashing position: 1.2mm |
| Тип разъема | Micro SD |
| Описание | Memory Card Connectors MICRO SD CARD CONN REV SMT PUSH-PUSH |
| Recommended pcb pattern | Шаг выводов: 1.29mm; Pin number 1: DAT2; Pin number 2: CD/DAT3; Pin number 3: CMD; Pin number 4: Vdd; Pin number 5: CLK; Pin number 6: Vss; Pin number 7: DAT0; Pin number 8: DAT1 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Micro SD Card HDR 8 POS 1.1mm Solder RA SMD Embossed T/R 0.5A/Conta |
