Документация
Контакт, Штырь, Обжим, 26 AWG 501258000
У поставщика
ПроизводительMOLEX
У поставщиков
18 494 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:18 494 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,30 |
| от 1 185 | 1,87 |
| от 2 369 | 1,53 |
| от 4 737 | 1,30 |
| от 10 000 | 1,16 |
Описание

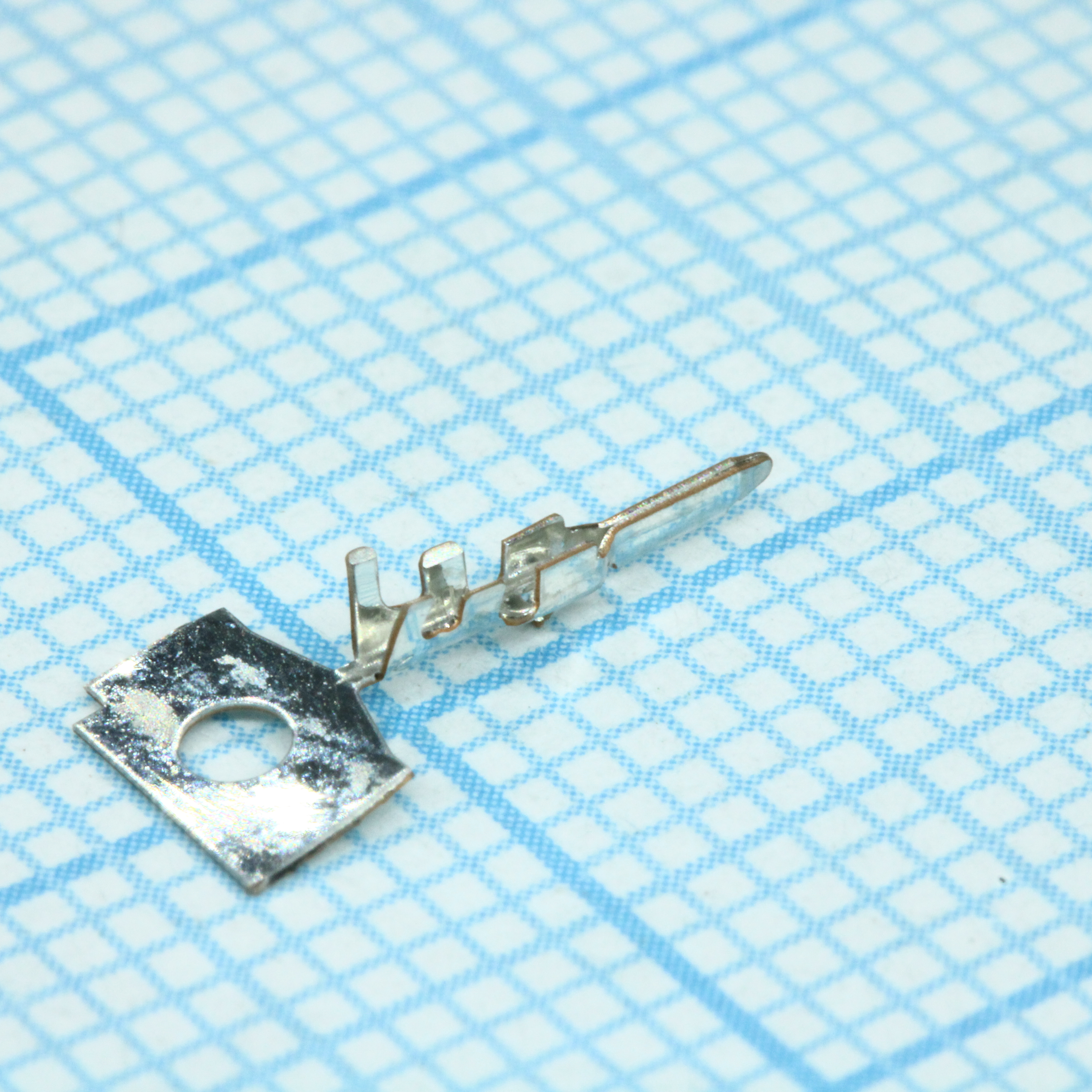

Контакт-штырь MOLEX для обжима под провод 26 AWG. Выполнен в виде штыревого контакта, поставляется в упаковке Tape and Reel. Применяется для сборки разъёмов в промышленной автоматике и электронике.
Технические характеристики
| Форма | Loose / Chain |
| Покрытие | Tin 0.9μm min. reflow treatment (pre-plated) |
| Материал | Phosphor Bronze |
| Ревизия | D |
| Толщина | 0.15 |
| Описание | Crimp Plug Terminal, Wire-to-Wire Connection |
| Dimension 1 | 1.2 ±0.3 |
| Dimension 2 | 1.0 ±0.3 (or 0.4) |
| Dimension 3 | 16.69 ±0.3 |
| Dimension 4 | 1.6 |
| Dimension 5 | 1.37 ±0.3 (or 0.4) |
| Dimension 6 | 3.7 |
| Dimension 7 | 3.45 |
| Dimension 8 | 1.95 |
| Dimension 9 | 0.5 |
| Артикул | 501258000 |
| Dimension 10 | 0.7 |
| Dimension 11 | 1.05 |
| Dimension 12 | 0.6 |
| Dimension 13 | 0.9 |
| Dimension 14 | 1.05 |
| Производитель | Molex-Japan |
| Тип монтажа | обжимной |
| Номер чертежа | SD-50125-8*00 |
| Диапазон проводов AWG | 26-28 |
| Допуск угла | ±30 |
| Описание | Headers & Wire Housings PCBLD TERM 26-28G M Reel of 10000 |
| Общий допуск | ±0.3 |
| Applicable housing | 51047 Series |
| General tolerance 2 | ±0.2 |
| Wire to wire connection | 1.25 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Wire insulation diameter | Ø 0.5-1.0 |
| Описание (англ.) | CONTACT, PIN, 26AWG, CRIMP; |
