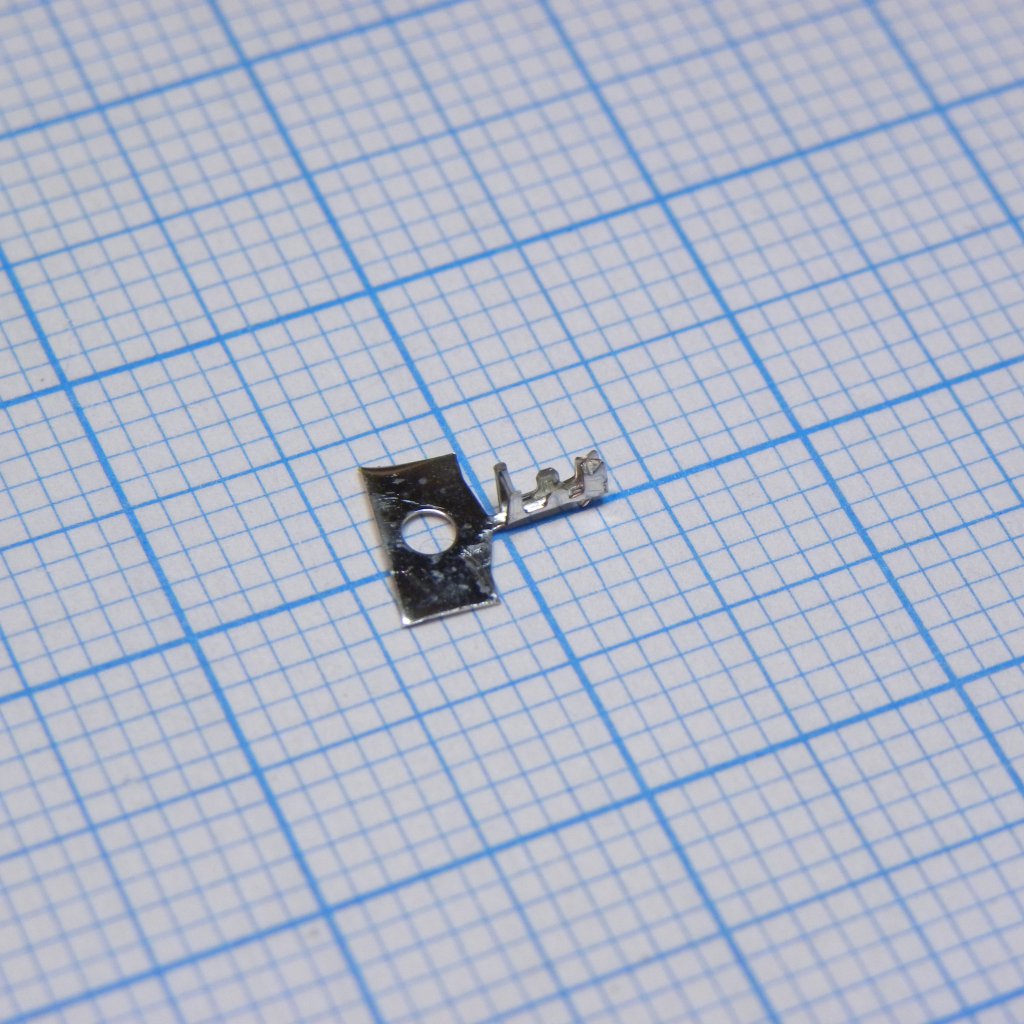

Контакт, PicoBlade™, Серия 50058, Гнездо, Обжим, 28 AWG
У поставщика
У поставщиков
2 886 шт.
Норм. уп.: 95
Цены поставщиков
Склад 13
В наличии:2 791 шт
Срок поставки: до недели
Норм. уп.: 25000
Минимальная партия: 974 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,71 |
| от 4 106 | 0,55 |
| от 8 211 | 0,44 |
| от 16 422 | 0,36 |
| от 50 000 | 0,33 |
Склад 15
В наличии:95 шт
Срок поставки: до 10 дн.
Норм. уп.: 95
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 95 | 1,17 |
Описание
Контакт-гнездо MOLEX серии PicoBlade™ предназначен для обжима на провод 28-32 AWG. Контакты имеют покрытие из олова и рассчитаны на надёжное соединение в компактных разъёмах. Применяется в бытовой электронике и портативных устройствах.
Технические характеристики
| Форма | россыпью |
| Пол разъёма | Receptacle |
| Серия | 50058 |
| Покрытие | Tin 0.9μm min. reflow treatment (pre-plated) |
| Материал | Phosphor bronze |
| Тип монтажа | обжимной |
| Ревизия | D |
| Wire Gauge | 28-32 AWG |
| Размеры | Угол: ±30°; Ширина: 0.5 mm; Высота: 0.7 mm; Crimp height: 0.95 mm; Общая ширина: 1.62 ±0.3 mm; Общая длина: 3.3 ±0.3 mm; Диаметр контакта: 1.6 mm; Mating dimension: 1.35 ±0.3 mm; Section b b width: 0.35 mm; Section b b height: 0.9 mm |
| Описание | Crimp receptacle terminal |
| Артикул | 500588000 |
| Pin or Socket | розетка |
| Contact Finish | Tin |
| Тип разъема | Wire to board |
| Номер чертежа | SD-50058-8*00 |
| Диапазон проводов AWG | 28-32 |
| Описание | CONN SOCKET 28-32AWG CRIMP TIN |
| Applicable housing | 51021 series |
| Общие допуски | ±0.3 mm |
| Толщина материала | 0.15 mm |
| Plating underlayer | 30 Bref (0.9μm min.) |
| Contact Termination | обжимной |
| Примечание | Контакт PicoBlade гнездо |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact Finish Thickness | 35.4µin (0.90µm) |
| Wire insulation diameter | 0.5-1.0 mm |
| Описание (англ.) | Contact SKT Crimp ST Cable Mount Reel |
