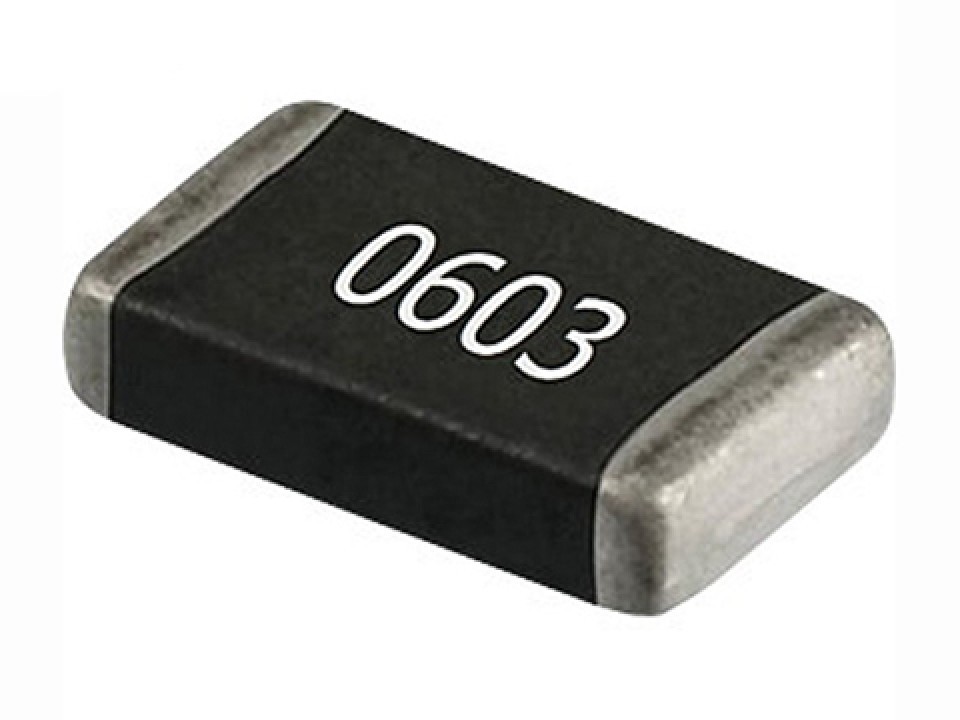

5,6ком 5% CR-03 1/10W (0603) Чип резистор CR-03JL7---5K6 (арт. 292022)
У поставщика
ПроизводительVIKING
КатегорияРезисторы постоянные SMD 0603
У поставщиков
15 000 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 29
В наличии:15 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,05 |
Описание
Чип-резитор VIKING серии CR-03 номиналом 5,6 кОм с допуском 5%. Компонент выполнен в стандартном корпусе 0603 и рассчитан на мощность рассеивания 0,1 Вт. Предназначен для поверхностного монтажа в компактных электронных схемах, обеспечивая ограничение тока и деление напряжения.
Технические характеристики
| ТКС | ±100 ppm/°C |
| Мощность, Вт | 1/10W |
| Серия | CR-03 |
| Feature | Thick film chip resistor |
| Корпус | 0603 |
| Тип монтажа | SMD |
| Код корпуса | 0603 |
| Допуск | ±5% |
| Размеры | 1.60±0.10mm x 0.80±0.10mm x 0.45±0.10mm |
| Сопротивление | 5.6kΩ |
| Артикул | CR-03JL7---5K6 |
| Конструкция | Alumina substrate, NiCr edge electrode, Ag bottom electrode, Ag-Pd top electrode, Ni barrier, Sn external electrode, RuO/Ag resistor layer, glass primary overcoat, epoxy secondary overcoat |
| Допуск | 5% |
| Корпус | 0603 |
| Монтаж | SMD |
| Ном. ток | not applicable (resistor) |
| Мощность | 1/10W |
| Темп. диапазон | -55°C to +155°C |
| Вес на 1000 шт. | 2.042g |
| Voltage max absolute | 75V |
| Voltage overload max | 37.4V (√(2.5*P*R)) |
| Макс. рабочее напряжение | 23.7V (√(P*R)) |
| Сопротивление | 5,6ком |
