Оптопара транзисторная одноканальная c выводом базы
У поставщика
ПроизводительBroadcom
У поставщиков
295 шт.
Норм. уп.: 65
Цены поставщиков
Склад 13
В наличии:295 шт
Срок поставки: до недели
Норм. уп.: 65
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,43 |
| от 25 | 26,51 |
| от 65 | 25,23 |
| от 130 | 23,47 |
| от 260 | 21,61 |
Описание

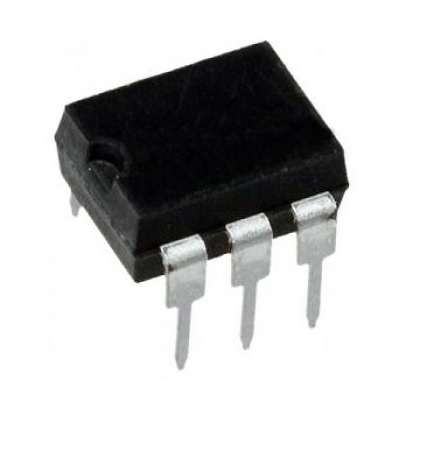

Broadcom 4N35-000E — одноканальная транзисторная оптопара с выводом базы. Компонент выполнен в корпусе DIP-6 и поставляется в тубе. Обеспечивает гальваническую развязку цепей постоянного тока. Применяется в промышленной автоматике, блоках питания и интерфейсах управления.
Технические характеристики
| Корпус | DIP-6 |
| Тип монтажа | THT |
| Без свинца | Да |
| Размеры | Ширина корпуса: 6.5mm ±0.5; Ширина вывода: 0.26mm; Высота корпуса: 3.5mm ±0.5; Длина корпуса: 7.3mm ±0.5; Длина вывода: 0.5mm ±0.1; Расстояние между выводами: 2.54mm ±0.25; Ширина корпуса: 7.62mm ±0.3; Длина корпуса: 7.62mm ~ 9.98mm |
| Описание | Phototransistor Optocoupler General Purpose Type |
| Артикул | 4N35-000E |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.2V typ, 1.5V max at IF=10mA |
| Обратный ток | 10uA max at VR=4V |
| Ток коллектора | 100mA |
| Напр. изоляции | 3550Vrms |
| Конфиг. выводов | 1: Anode; 2: Cathode; 3: NC; 4: Emitter; 5: Collector; 6: Base |
| Response time fall | 3us typ, 10us max |
| Response time rise | 3us typ, 10us max |
| Темп. хранения | -55C to +150C |
| Floating capacitance | 1pF typ, 2.5pF max |
| Сопр. изоляции | 5e10 ohm min, 1e11 ohm typ |
| Terminal capacitance | 50pF typ |
| Раб. температура | -55C to +100C |
| Reverse input voltage | 6V |
| Напряжение коллектор-база | 70V |
| Collector dark current | 50nA max at VCE=10V, TA=25C; 500uA max at VCE=30V, TA=100C |
| Current transfer ratio | 100% min at VCE=10V |
| Средний прямой ток | 60mA |
| Рассеиваемая мощность входа | 100mW |
| Температура пайки выводов | 260C for 10s |
| Общая рассеиваемая мощность | 350mW |
| Тип упаковки | Tube (туба) |
| Collector current output | 10mA min at IF=10mA |
| Напряжение коллектор-эмиттер | 30V |
| Emitter collector voltage | 7V |
| Мощн. коллектора | 300mW |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor With Base DC-OUT |
| Напряжение пробоя коллектор-база | 70V min |
| Напряжение пробоя коллектор-эмиттер | 30V min |
| Emitter collector breakdown voltage | 7V min |
| Напряжение насыщения коллектор-эмиттер | 0.3V max at IF=50mA, IC=2mA |
