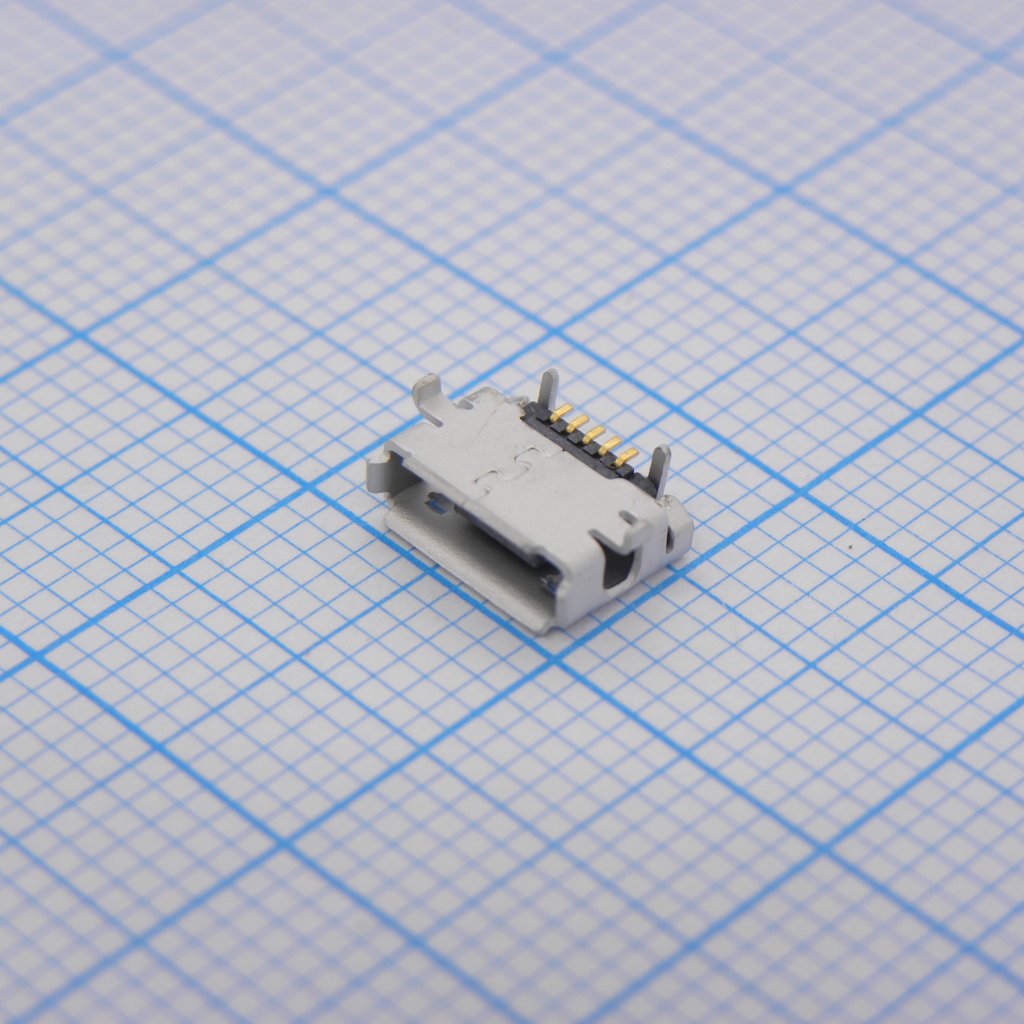

Разъем Micro USB тип B, USB 2.0, розетка, 5 вывод(-ов), Поверхностный Монтаж, Прямой Угол
У поставщика
ПроизводительMOLEX
У поставщиков
2 190 шт.
Норм. уп.: 1500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт60,65 ₽
Сумма909,75 ₽
+ доплата 490,00 ₽
В наличии2 190 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 35 — 55,90 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 909,75 ₽. До заказа без доплаты не хватает 16 390,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 909,75 ₽
Описание
Разъем Micro USB тип B от MOLEX — розетка для поверхностного монтажа с прямым углом. Поддерживает стандарт USB 2.0 и имеет 5 выводов. Компактный корпус и шаг контактов 0,65 мм делают его удобным для современных устройств. Применяется в портативной электронике, зарядных устройствах и гаджетах.
Технические характеристики
| Шаг | 0.65mm |
| Ревизия | G |
| Размеры | Ширина: 8.35mm ±0.10; Высота: 8.2mm max; Длина: 7.50mm ±0.15; Шаг контактов: 0.65mm; Ширина контакта: 0.40mm (5X); Длина контакта: 1.45mm; Shell tab width: 1.35mm (5X); Shell tab radius: R 0.60 REF; Толщина контактов: 0.20mm REF; Pcb pattern layout: Pad width: 0.60mm ±0.15; Pad length: 1.85mm +0.0/-0.02; Pad spacing: 0.65mm; Shell tab pad width: 0.60mm ±0.15; Shell tab pad length: 3.0mm -0.10; Shell tab pad spacing: 2.5mm ±0.15; Диаметр монтажного отверстия: 0.22mm MIN; Mounting hole pad diameter: 0.48mm +0.05/-0.0; Mounting hole pitch: 4.45mm; Pick and place area: 4.75mm ±0.05; Shell tab thickness: 0.20mm REF; Диаметр монтажного отверстия: 0.85mm (2X); Pcb edge to connector front: 6.40mm REF |
| Описание | MICRO USB AB REC. BOTTOM MOUNT ASS'Y |
| Производитель | Molex |
| Стандарт USB | USB 2.0 |
| Соотв. ELV | Да |
| Тип монтажа | SMD |
| Дата редакции | 2012/01/11 |
| Покрытие корпуса | Matte Tin 1.27 micron minimum |
| Тип разъема | Micro USB Type AB Receptacle |
| Соотв. RoHS | Да |
| Материал корпуса | Нержавеющая сталь |
| Номер документа | SD-47589-001 |
| Толщина оболочки | 0.30mm |
| Материал корпуса | LCP, Black, UL94V-0 |
| Tail coplanarity | 0.08mm maximum |
| Описание | USB Connectors MICRO USB AB RECPT RA SMT BTM MNT ASSY |
| Общий допуск | ±0.05 |
| Материал клеммы | Медный сплав |
| Число контактов | 5 |
| Толщина вывода | 0.15mm |
| Ориентация монтажа | Right Angle |
| Примечание | USB Micro BF smd 2.0 5pin |
| Спецификация продукта | PS-47589-001 |
| Спецификация упаковки | PK-47589-001 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Артикул производителя | 47589-0001 |
| Shell plating under plating | Nickel 1.27 micron minimum |
| Описание (англ.) | Micro USB RCP 5 POS 0.65mm Solder RA SMD 5 Terminal 1 Port Embossed |
| Terminal plating contact area | Gold Flash (0.11 micron min.) over minimum 0.75 micron Pd/Ni |
| Terminal plating under plating | Nickel 2.0 micron minimum |
| Terminal plating solder tail area | Gold Flash (0.05 micron minimum) |
