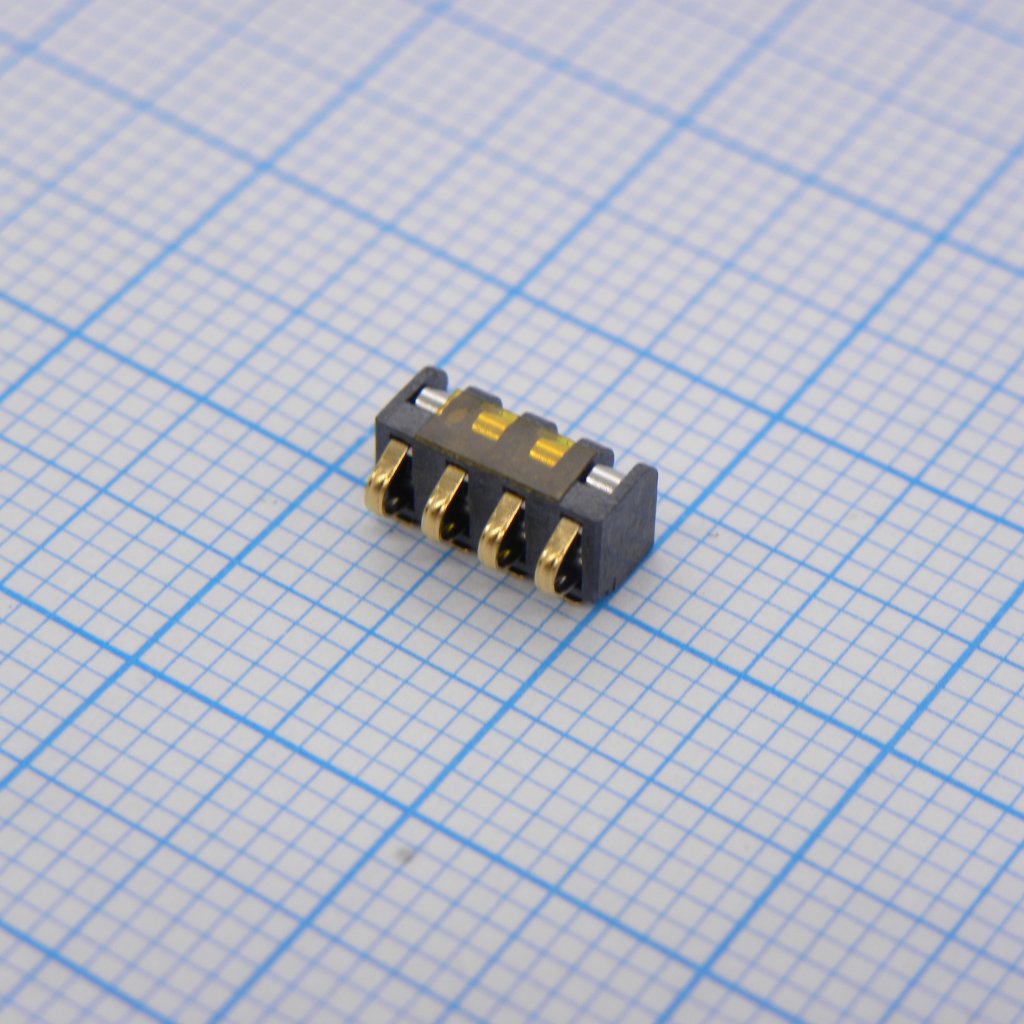

Conn Battery HDR 4 POS 2mm Solder RA SMD 4 Terminal 1 Port T/R
У поставщика
ПроизводительMOLEX
У поставщиков
299 шт.
Норм. уп.: 300
Цены поставщиков
Склад 13
В наличии:299 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,19 |
| от 18 | 40,05 |
| от 36 | 38,44 |
| от 71 | 36,11 |
| от 141 | 33,41 |
Описание
Разъём для батареи от MOLEX с 4 контактами и шагом 2 мм. Устанавливается на плату методом пайки, имеет угловой (RA) вывод для SMD-монтажа. Компактный корпус рассчитан на один порт, поставляется в упаковке на катушке для автоматической сборки. Подходит для портативной электроники и устройств с батарейным питанием.
Технические характеристики
| Pitch | 0.079" (2.00mm) |
| Шаг | 2.00mm |
| Material | Медный сплав |
| Тип монтажа | SMD |
| Coplanarity | 0.1 mm max |
| Описание | 4 PIN BATTERY CONNECTOR WITH MYLAR, 2.0MM PITCH, RA SMD |
| Ориентация | Right Angle |
| Артикул | 475310001 |
| Mounting Type | Surface Mount, Right Angle |
| Connector Type | Battery Contact |
| Contact Finish | Золотистый |
| Number of Rows | 1 |
| Покрытие контакта | 30-50 micro inches gold over 50-140 micro inches nickel |
| Материал корпуса | LCP, 30% glass-filled, UL 94V-0, black |
| Описание | Power to the Board ASSY FOR 4 PINS BATT 4 PINS BATTERY CONN. |
| Rest area plating | 50-140 micro inches nickel |
| Материал клеммы | Copper alloy, 0.12mm BeCu |
| Number of Contacts | 4 |
| Кол-во позиций | 4 |
| Solder area plating | 3 micro min gold flash over 50-140 micro inches nickel |
| Product specification | PS-47531-001 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact Finish Thickness | 30.0µin (0.76µm) |
| Recommended working range | 1.05 ~ 0.55 mm |
| Описание (англ.) | Battery HDR 4 POS 2mm Solder RA SMD 4 Terminal 1 Port T/R |
