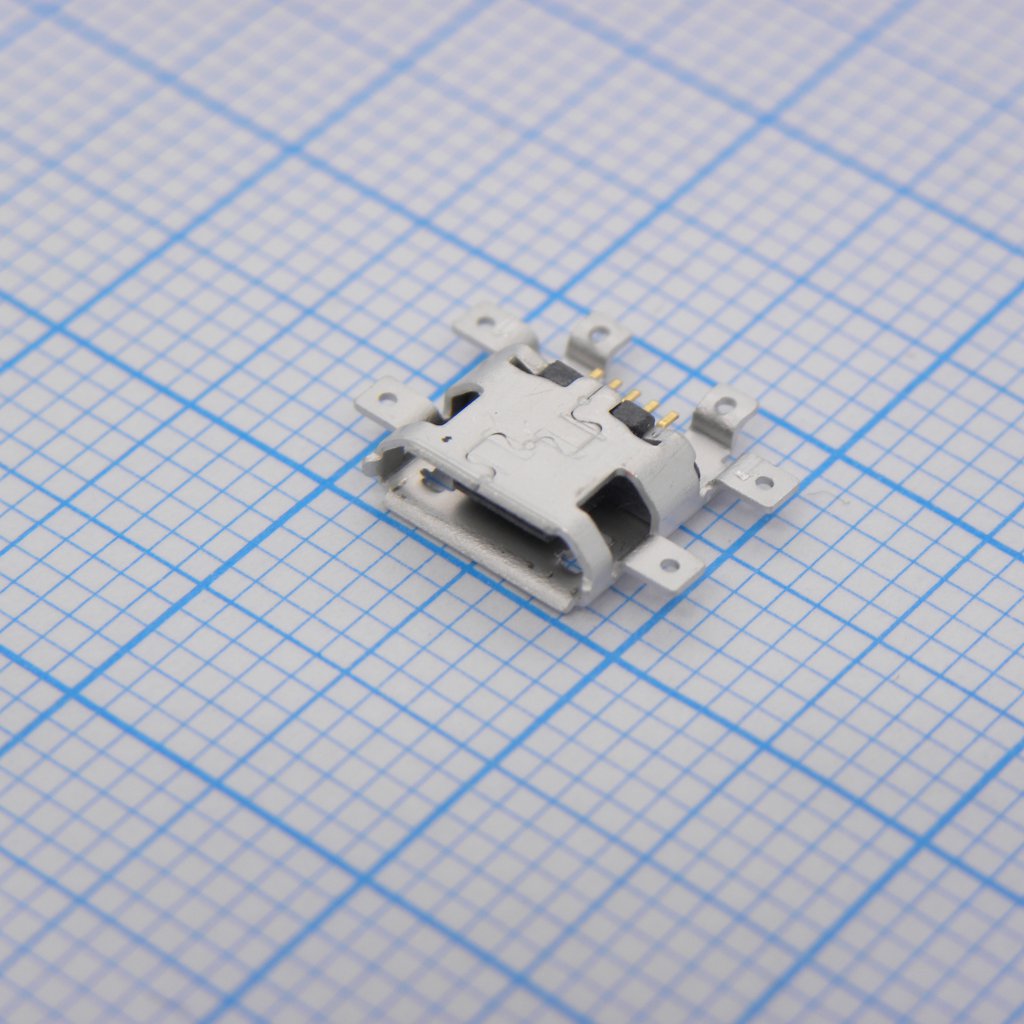

Разъем Micro USB тип B, USB 2.0, розетка, 5 вывод(-ов), Поверхностный Монтаж, Прямой Угол
У поставщика
ПроизводительMOLEX
У поставщиков
727 шт.
Норм. уп.: 1700
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт94,78 ₽
Сумма947,80 ₽
+ доплата 490,00 ₽
В наличии727 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 92,25 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 947,80 ₽. До заказа без доплаты не хватает 16 352,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 947,80 ₽
Описание
Разъем Micro USB тип B от MOLEX — розетка для поверхностного монтажа с прямым углом. Поддерживает стандарт USB 2.0, имеет 5 выводов с шагом 0,65 мм. Подходит для компактных устройств бытовой электроники, зарядных станций и портативной техники.
Технические характеристики
| Шаг | 0.65mm |
| Пол разъёма | розетка |
| Ток, А | 1A |
| Корпус | Micro USB Type B |
| Напряжение, В | 30V |
| Тип монтажа | SMD |
| Копланарность | 0.08mm max |
| Ориентация | Right Angle |
| Версия USB | USB 2.0 |
| Цикл сочленения | 10000 cycles |
| Plating under | Nickel 2.0 micron min |
| Тип разъема | Receptacle |
| Ном. ток | 1A |
| Plating shield | Matte Tin 3.8 micron min |
| Ном. напряжение | 30V |
| Материал экрана | Stainless Steel, Thickness 0.30mm |
| Ширина | 5.60mm ±0.10 |
| Материал корпуса | LCP, Black, UL94V-0 |
| Описание | USB Connectors MICRO USB B RECPT MIDDLE MNT ASSY |
| Высота | 3.50mm max |
| Длина | 11.00mm ±0.10 |
| Материал клеммы | Copper Alloy, Thickness 0.15mm |
| Сопр. контакта | 30mΩ max |
| Кол-во позиций | 5 |
| Plating shield under | Nickel 1.27 micron min |
| Выдерживаемое напряжение | 500V AC |
| Примечание | USB Micro BF smd 2.0 5pin |
| Сопр. изоляции | 100MΩ min |
| Спецификация продукта | PS-47642-001 |
| Спецификация упаковки | PK-47491-001 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Покрытие контакта | Gold Flash over min 0.75 micron Pd/Ni |
| Tail and nail coplanarity | 0.08mm max |
| Диап. раб. темп. | -30°C to +85°C |
| Plating terminal solder tail | Gold Flash |
| Описание (англ.) | Micro USB RCP 5 POS 0.65mm Solder RA SMD 5 Terminal 1 Port Embossed |
