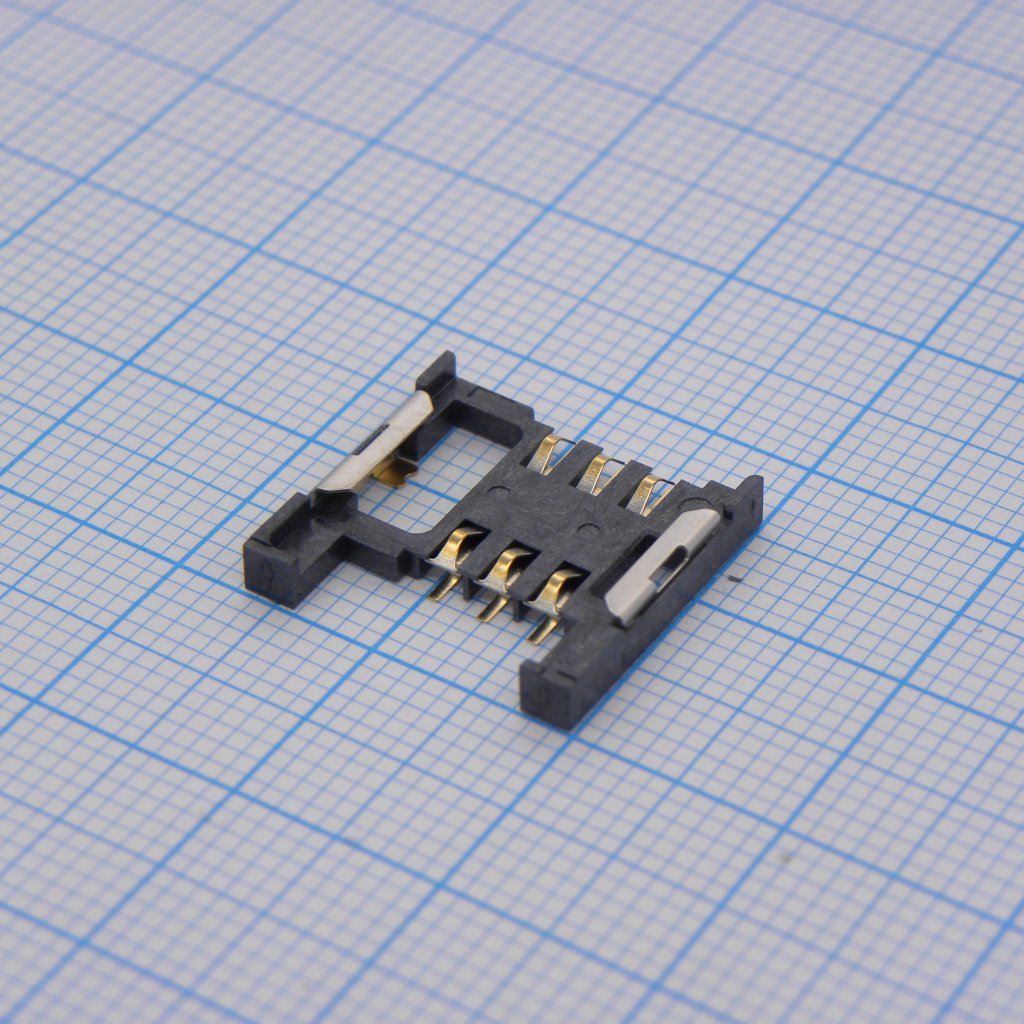

Сокет мобильной SIM карты 6 выводов для поверхностного монтажа
У поставщика
ПроизводительMOLEX
У поставщиков
151 шт.
Норм. уп.: 700
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт19,33 ₽
Сумма966,50 ₽
+ доплата 490,00 ₽
В наличии151 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 65 — 18,25 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 966,50 ₽. До заказа без доплаты не хватает 16 333,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 966,50 ₽
Описание
Сокет для SIM-карты от MOLEX рассчитан на 6 цепей и предназначен для поверхностного монтажа. Компонент поставляется в упаковке на катушке, что удобно для автоматизированной сборки. Используется в мобильных телефонах и других портативных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 4:1 |
| Тип монтажа | SMD |
| Тип карты | SIM Card |
| Размеры | Прочее: E: 0.30mm; Item1: 6.87mm; Item2: 3.00mm; Item3: 2.54mm; Detail1: 8.05mm; Detail2: 2.10mm TYP; Detail3: 5.25mm; Detail4: 0.10mm; Detail5: 2.85mm; Detail6: 2.54mm TYP; Detail7: 1.70mm TYP; Detail8: 5.08mm; Detail9: 2.50mm; Detail10: 15.20mm; Detail11: 1.00mm; Detail12: 0.90mm ±0.10; Detail13: 0.60mm; Detail14: 1.83mm; Detail15: 14.15mm; Detail16: 2.70mm; Detail17: 0.80mm; Detail18: 0.55mm ±0.12; Detail19: 5.80mm; Detail20: 8.20mm; Detail21: 1.70mm TYP; Detail22: 7.50mm; Detail23: 5.30mm; Detail24: 2.97mm; Detail25: 0.60mm TYP; Ширина: 15.65mm; Высота: 2.54mm; Длина: 16.45mm |
| Выступ | Third Angle |
| Копланарность | 0.1mm max |
| Design units | метрический |
| Покрытие корпуса | Gold flash over soldering pad, 2.0 micron nickel min |
| Тип монтажа | Surface Mount, Right Angle |
| Соотв. ELV | Да |
| Тип разъема | разъём |
| Покрытие контактов | Золотистый |
| Тип компонента | SIM Card Connector |
| Соотв. RoHS | Да |
| Материал корпуса | Нержавеющая сталь |
| Номер документа | SD-47273-001 |
| Номер материала | 472730001 |
| Особенности монтажа | Normal, Standard - Top |
| Материал корпуса | LCP, glass-filled, UL 94V-0, black |
| Описание | Memory Card Connectors SIM HEADER CARD FOR HEADER CARD FOR DELL |
| Материал клеммы | 0.12mm Phosphor Bronze |
| Высота над платой | 0.106" (2.70mm) |
| Общие допуски | 1 place: ±0.2mm; Angular: ±3°; 2 places: ±0.2mm |
| Число контактов | 6 |
| Количество позиций | 6 |
| Примечание | Sim card разъем |
| Спецификация продукта | PS-47273-001 |
| Terminal solder finish | Gold flash over 1.25 micron nickel min |
| Terminal contact finish | 0.75 micron gold min over 1.25 micron nickel min |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Толщина покрытия контактов | 30.0µin (0.76µm) |
| Способ вставки и извлечения | Push In, Pull Out |
| Описание (англ.) | MOBILE PHONE SIM CARD 6 CIRCUITS, SMT |
