Разъем для дисплея вилка 20 контактов шаг 0.5мм угловой для поверхностного монтажа
У поставщика
ПроизводительMOLEX
У поставщиков
409 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт133,65 ₽
Сумма1 336,50 ₽
+ доплата 490,00 ₽
В наличии409 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 124,64 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 336,50 ₽. До заказа без доплаты не хватает 15 963,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 336,50 ₽
Описание

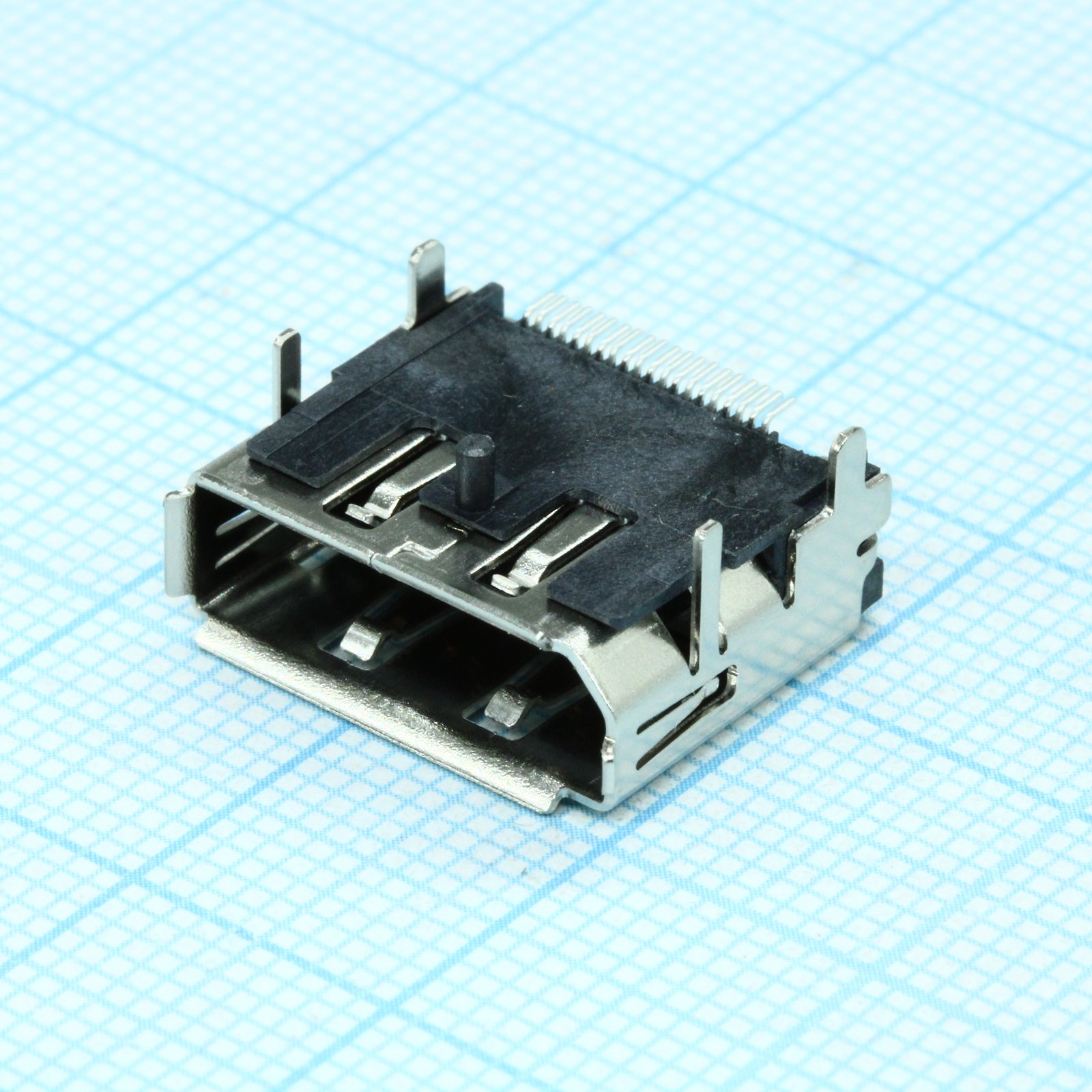

Разъем MOLEX — это 20-контактная вилка DisplayPort с шагом 0,5 мм. Угловая конструкция и поверхностный монтаж (SMD) обеспечивают надежное соединение в компактных устройствах. Компонент поставляется на ленте в катушке для автоматизированной сборки. Используется в компьютерной технике, мониторах и мультимедийном оборудовании для передачи видеосигнала.
Технические характеристики
| Шаг | 1.0mm |
| Тип разъёма | Receptacle |
| Пол разъёма | Receptacle |
| Серия | 47272 |
| Особенности | Board Guide, Latch Lock |
| Ревизия | D |
| Экранирование | Shielded |
| Способ подключения | Solder |
| Описание | 1.0mm Pitch Display Port Receptacle Assembly |
| Производитель | Molex |
| Тип продукта | Display Port Receptacle |
| Дата выпуска | 2019/10/11 |
| Mating Cycles | 10000 |
| Тип монтажа | Surface Mount, Right Angle; Through Hole |
| Тип монтажа | SMD |
| Покрытие корпуса | 1.27~2.54 µm (50~100 µ") Solderable Nickel |
| Тип разъема | DisplayPort |
| Материал корпуса | Нержавеющая сталь |
| Number of Ports | 1 |
| Номинальное напряжение | 40VAC |
| Ширина | 8.25mm |
| Номер документа | SD-47272-001 |
| Особенности монтажа | горизонтальная |
| Высота | 4.30mm |
| Длина | 16.50mm |
| Материал корпуса | Liquid Crystal Polymer, Black, 30% Glass Filled, UL94V-0 |
| Описание | HDMI, Displayport & DVI Connectors .5MM RA SMT RCPT |
| Материал вывода | Латунь |
| Number of Contacts | 20 |
| Число контактов | 20 |
| Plating underplate | 2~4 µm (79~158 µ") Nickel |
| Покрытие хвостовика пайки | 1~3 µm (39~118 µ") Matt Tin |
| Ориентация монтажа | Right Angle |
| Покрытие контактной площадки | 0.76 µm (30 µ") Gold |
| Примечание | DisplayPort вилка |
| Номинальный ток (А) | 0.5A |
| Рабочая температура | -20°C ~ 85°C |
| Спецификация продукта | PS-47272-001 |
| Dimension pcb thickness | 1.6 ± 0.15mm |
| Спецификация упаковки | PK-47272-001 |
| Solder tail coplanarity | 0.10mm max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Артикул производителя | 472720001 |
| Описание (англ.) | Conn Display Port M 20 POS 0.5mm Solder RA SMD 20 Terminal 1 Port Embossed |
