Разъем типа провод-плата, With Polarizing Peg, 3 мм, 6 контакт(-ов), Штыревой Разъем
У поставщика
ПроизводительMOLEX
У поставщиков
1 608 шт.
Норм. уп.: 144
Цены поставщиков
Склад 13
В наличии:1 608 шт
Срок поставки: до недели
Норм. уп.: 144
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,32 |
| от 80 | 43,72 |
| от 144 | 40,87 |
| от 432 | 38,38 |
| от 720 | 36,70 |
Описание

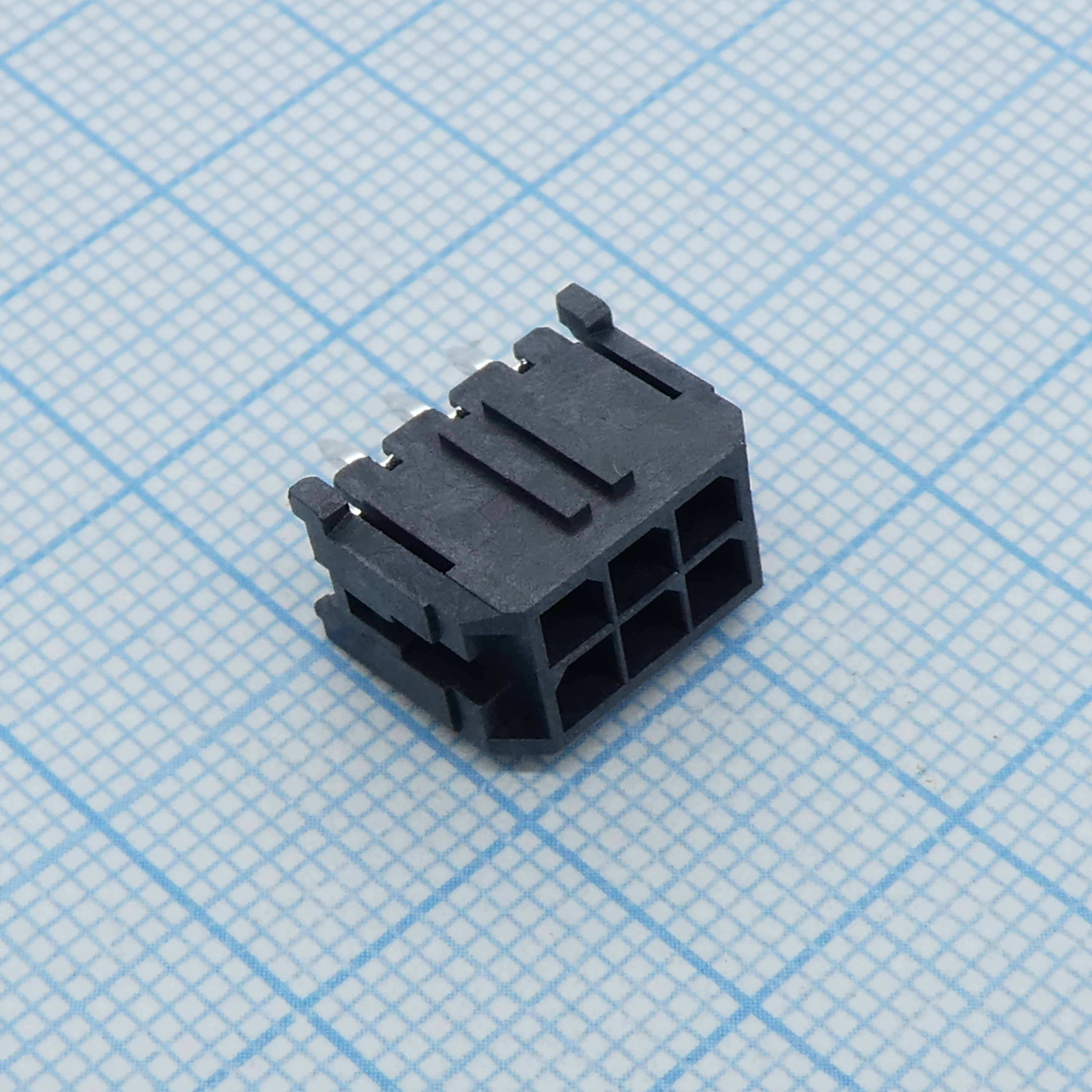

Разъем провод-плата от MOLEX серии Micro-Fit 3.0. Это штыревой разъем с 6 контактами, шагом 3 мм и поляризационным ключом для надежной фиксации. Устанавливается в отверстия на плате методом пайки. Применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Соответствует |
| Style | Board to Cable/Wire |
| Шаг | 3.00mm |
| Покрытие | A = 0.00152mm min Reflowed Matte Tin over 0.00127mm min Nickel Plate |
| Серия | Micro-Fit 3.0 |
| Features | Board Guide |
| Цепи | 6 |
| Тип монтажа | THT |
| Shrouding | Shrouded - 4 Wall |
| Упаковка | Tray, see PK-70873-0314 |
| Termination | Kinked Pin, Solder |
| Размер B | 9.65mm |
| Размер C | 3.00mm |
| Размер d | 1.60mm |
| Размер e | 6.00mm |
| Dimension f | 9.00mm |
| Dimension g | 12.00mm |
| Размер H | 15.00mm |
| Dimension j | 18.00mm |
| Dimension k | 0.94mm |
| Размер L | 1.02mm |
| Dimension m | 0.25mm |
| Dimension n | 3.00mm |
| Dimension p | 1.40mm |
| Dimension q | 9.91mm |
| Dimension r | 3.18mm |
| Dimension s | 2.47mm |
| Dimension t | 7.37mm |
| Dimension u | 0.86mm |
| Dimension v | 6.65mm |
| Dimension w | 6.74mm |
| Dimension x | 0.10mm |
| Dimension y | 0.05mm |
| Dimension z | 0.08mm |
| Артикул | 43045-0612 |
| Contact Type | Male Pin |
| Дата чертежа | 2016/08/23 |
| Contact Shape | Square |
| Mounting Type | Through Hole |
| Connector Type | Header |
| Fastening Type | Locking Ramp |
| Number of Rows | 2 |
| Pitch - Mating | 0.118" (3.00mm) |
| Voltage Rating | 600V |
| Тип разъема | Dual Row Vertical Thru Hole Header Assembly |
| Contact Material | Латунь |
| Insulation Color | Чёрный |
| Drawing revision | G |
| Материал корпуса | Glass Filled Liquid Crystal Polymer, UL94V-0, Black |
| Описание | CONN HEADER VERT 6POS 3MM |
| Insulation Height | 0.390" (9.91mm) |
| Polarization pegs | 2 shown, may be manufactured with 1 peg only |
| Материал клеммы | Brass Alloy |
| Insulation Material | Liquid Crystal Polymer (LCP), Glass Filled |
| Number of Positions | 6 |
| Contact square size | 0.64mm |
| Row Spacing - Mating | 0.118" (3.00mm) |
| Примечание | MF3 2*03M |
| Contact Finish - Post | Tin |
| Contact Length - Post | 0.125" (3.18mm) |
| Current Rating (Amps) | Varies by Wire Gauge |
| Operating Temperature | -40°C ~ 105°C |
| Product specification | PS-43045 |
| Cosmetic specification | PS-45499-002 Class B |
| Contact Finish - Mating | Tin |
| Тип упаковки | Bulk (россыпь) |
| Mating receptacle series | 43025 |
| General tolerance 1 place | ±0.36mm |
| Рек. толщина платы | 1.57mm |
| Number of Positions Loaded | All |
| General tolerance 0 places | ±1/2° |
| General tolerance 2 places | ±0.25mm |
| Material Flammability Rating | UL94 V-0 |
| Описание (англ.) | Conn Wire to Board HDR 6 POS 3mm Solder ST Thru-Hole Tray, MICRO-FIT HDR AS |
| Contact Finish Thickness - Mating | 100.0µin (2.54µm) |
