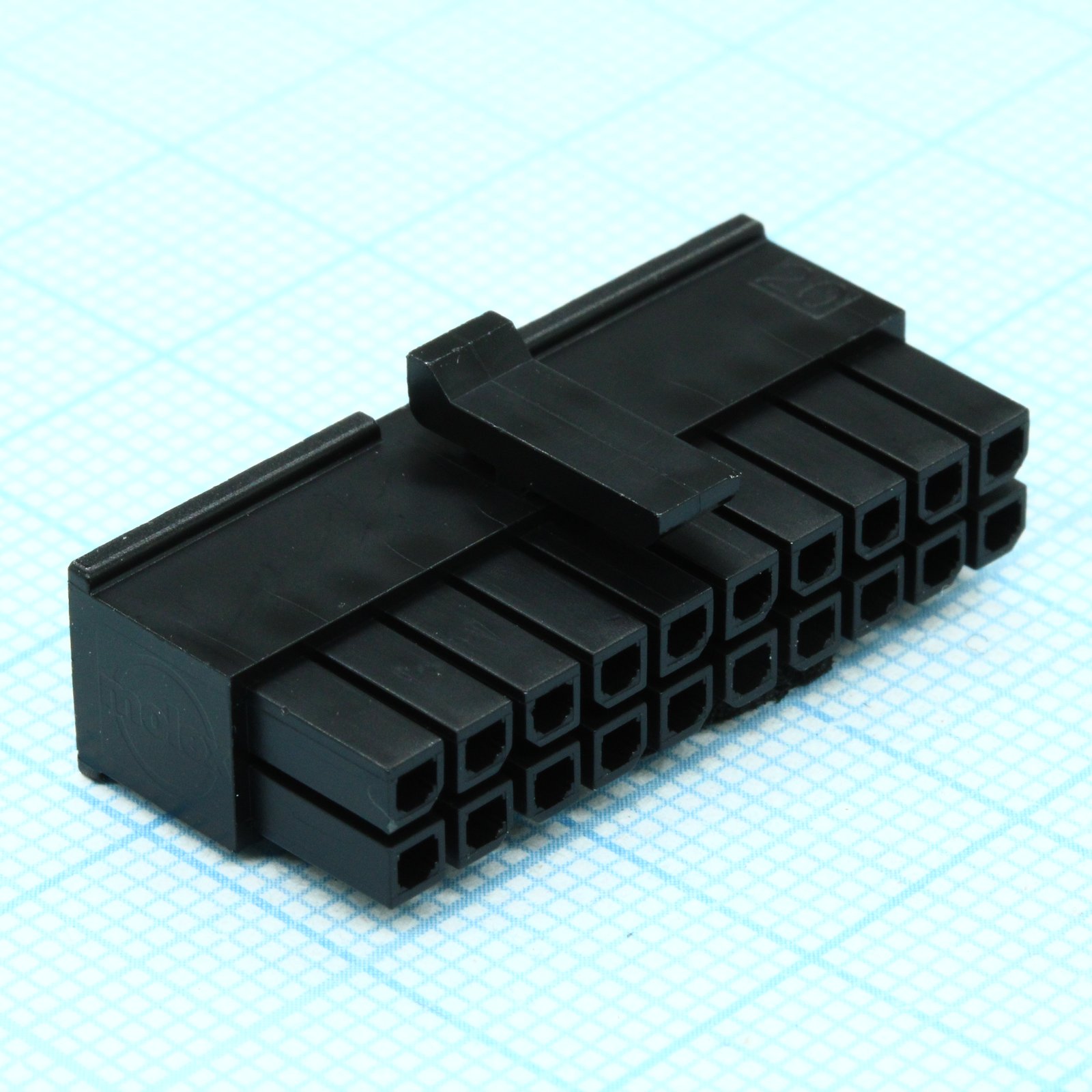

Корпус разъема RCP 20 местн. 3мм с захватом для монтажа кабеля
У поставщика
ПроизводительMOLEX
У поставщиков
233 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:233 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,03 |
| от 54 | 33,82 |
| от 108 | 31,19 |
| от 216 | 29,20 |
| от 432 | 27,72 |
Описание
Корпус разъема MOLEX серии Micro-Fit 3.0 рассчитан на 20 контактов (2x10) с шагом 3 мм. Выполнен в форм-факторе розетки (RCP) с захватом для надежного монтажа на кабель. Используется в промышленной автоматике и блоках питания для сборки жгутов без предварительного обжима контактов.
Технические характеристики
| Шаг | 3.00mm |
| Пол разъёма | Receptacle |
| Серия | 43025 |
| Pull tab | Not available on 2 and 4 circuit parts |
| Рейтинг UL | 94V-0 |
| Описание | Micro-Fit 3.0mm 20 Circuit Receptacle Housing |
| Размер A | 1.215in (30.85mm) |
| Размер B | 1.063in (27.00mm) |
| Артикул | 43025-2000 |
| Circuit count | 20 |
| Тип монтажа | кабельный монтаж |
| Общая ширина | 0.975in (24.77mm) |
| Размер A мм | 30.85mm |
| Размер B мм | 27.00mm |
| Latching width | 0.43in (11.0mm) |
| Общая высота | 0.691in (17.56mm) |
| Latching height | 0.426in (10.81mm) |
| Terminal series | 43030, 46235 |
| Материал корпуса | Unfilled Nylon, UL 94V-0, Low Halogen, Black |
| Test plug series | 44242 |
| Описание | Headers & Wire Housings RECEPTACLE 20P DUAL ROW |
| Mating components | 43020, 43045 |
| Примечание | MF3 2*10F обж без контактов |
| Product specification | PS-43045 |
| Cosmetic specification | PS-45499-002 Class B |
| Спецификация упаковки | PK-43025-001 |
| Тип упаковки | Bulk (россыпь) |
| First circuit identifier | Rib or engraved '1' symbol |
| Terminal insertion depth | 0.030in (0.76mm) |
| Application specification | 430250000-AS |
| Описание (англ.) | Conn Housing RCP 20 POS 3mm Crimp ST Cable Mount Bag, MICRO-FIT RECEPT HSG |
