Корпус разъема RCP 18 местн. 3мм с захватом для монтажа кабеля
У поставщика
ПроизводительMOLEX
У поставщиков
715 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:715 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,22 |
| от 57 | 36,70 |
| от 113 | 33,80 |
| от 225 | 31,63 |
| от 450 | 29,99 |
Описание

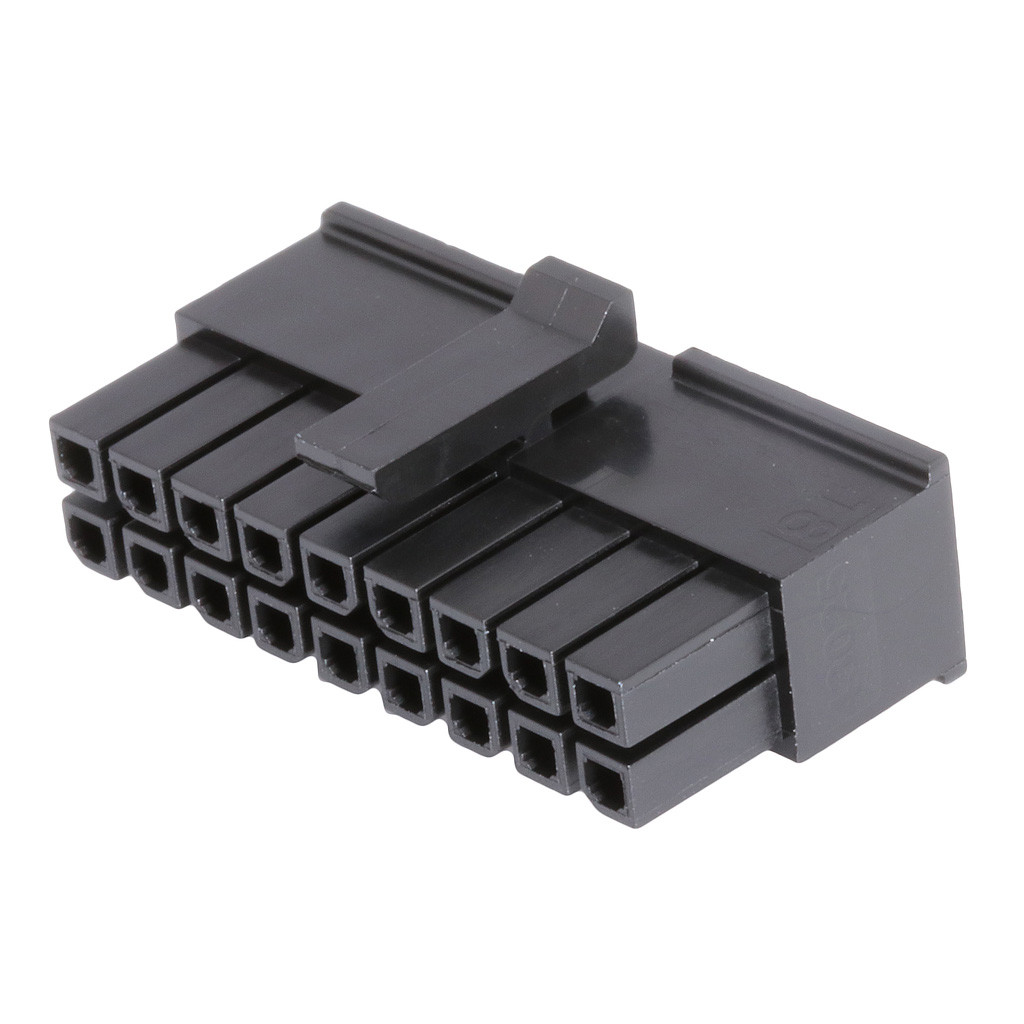

Корпус разъема MOLEX серии Micro-Fit 3.0. Рассчитан на 18 контактов (2x09) с шагом 3 мм, оснащен захватом для надежной фиксации кабеля. Поставляется без контактов, для обжима подходит стандартный инструмент MF3. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Шаг | 3.00mm |
| Ширина | 0.426in (10.81mm) |
| Пол разъёма | Receptacle (Female) |
| Высота | 0.691in (17.56mm) |
| Длина | 0.975in (24.77mm) |
| Серия | 43025 |
| Pull tab | Not available on 2 and 4 circuit parts |
| Описание | Micro-Fit (3.0) 18 Circuit Receptacle |
| Размер A | 0.978in (24.85mm) |
| Размер B | 0.827in (21.00mm) |
| Артикул | 43025-1800 |
| Circuit count | 18 |
| Тип монтажа | Cable mount (wire-to-board/wire-to-wire) |
| Ном. ток | See PS-43045 |
| Ном. напряжение | See PS-43045 |
| Terminal series | 43030, 46235 |
| Материал корпуса | Unfilled Nylon, UL 94V-0, Low Halogen, Black |
| Terminal locking | Terminal locking tabs must be fully seated to housing before mating |
| Test plug series | 44242-**** |
| Описание | Headers & Wire Housings RECEPTACLE 18P DUAL ROW |
| Mating connectors | 43020, 43045 |
| Flamability rating | UL 94V-0 |
| Latching dimension | 0.43in (11.0mm) |
| Circuit 1 identifier | Rib or engraved '1' symbol |
| Примечание | MF3 2*09F обж без контактов |
| Раб. температура | See PS-43045 |
| Product specification | PS-43045 |
| Cosmetic specification | PS-45499-002 Class B |
| Спецификация упаковки | PK-43025-001 |
| Тип упаковки | Bulk (россыпь) |
| Terminal insertion depth | 0.030in (0.76mm) REF |
| Overmolding specification | 430250000-AS |
| Описание (англ.) | Conn Housing RCP 18 POS 3mm Crimp ST Bag, MICRO-FIT RECEPT HSG |
