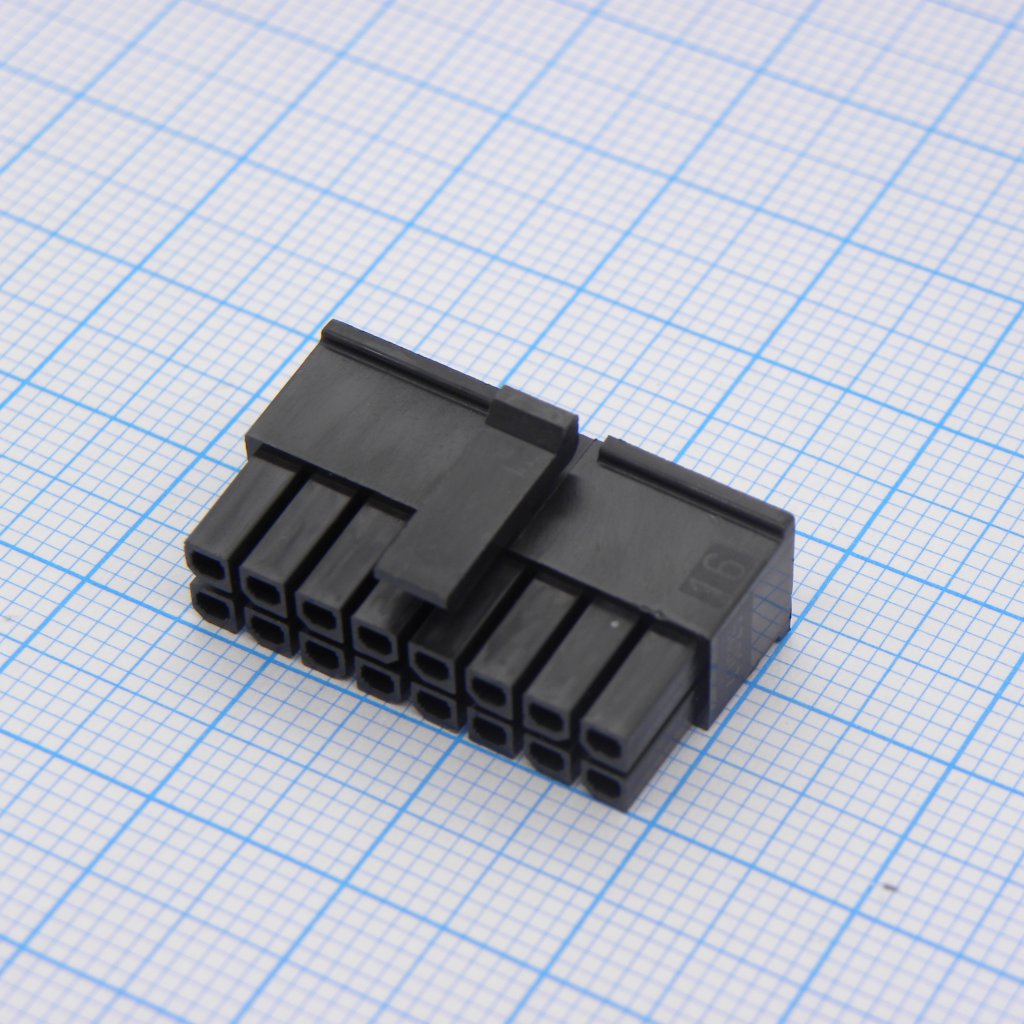

Корпус разъема, двухрядный, Серия Micro-Fit 3.0, розетка, 16 вывод(-ов), 3 мм
У поставщика
ПроизводительMOLEX
У поставщиков
139 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:139 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,26 |
| от 176 | 32,66 |
| от 351 | 30,92 |
| от 701 | 29,38 |
| от 1 500 | 28,36 |
Описание
Корпус разъема-розетки MOLEX серии Micro-Fit 3.0. Двухрядная конструкция на 16 выводов с шагом 3 мм. Предназначен для обжимного монтажа (без контактов в комплекте) и установки на кабель. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| RoHS | Соответствует |
| Рядов | 2 |
| Color | Чёрный |
| Pitch | 0.118" (3.00mm) |
| Шаг | 3.00mm |
| Пол разъёма | Receptacle |
| Серия | Micro-Fit 3.0 |
| Рейтинг UL | 94V-0 |
| Row Spacing | 0.118" (3.00mm) |
| Размер A | 0.978in (24.85mm) |
| Размер B | 0.827in (21.00mm) |
| Overmolding | Да |
| Артикул | 43025-1600 |
| Contact Type | Female Socket |
| Mating parts | 43020, 43045 |
| Mounting Type | Free Hanging (In-Line) |
| Circuit count | 16 |
| Тип монтажа | Wire-to-Board / Wire-to-Wire |
| Overall depth | 0.426in (10.81mm) |
| Общая ширина | 0.975in (24.77mm) |
| Terminal stop | 0.028in (0.71mm) |
| Connector Type | Receptacle |
| Fastening Type | Latch Lock |
| Number of Rows | 2 |
| Тип компонента | Receptacle Housing |
| Размер A мм | 24.85mm |
| Размер B мм | 21.00mm |
| Общая высота | 0.691in (17.56mm) |
| Terminal series | 43030, 46235 |
| Материал корпуса | Unfilled Nylon, UL 94V-0, low halogen, black |
| Latching feature | 0.43in (11.0mm) |
| Test plug series | 44242-**** |
| Описание | CONN RCPT HSG 16POS 3.00MM |
| Pull tab available | Нет |
| Contact Termination | обжимной |
| Insulation Material | Polyamide (PA), Nylon |
| Number of Positions | 16 |
| Housing material alt | Unfilled Polyester, UL 94V-0, black |
| Примечание | MF3 2*08F обж без контактов |
| Operating Temperature | -40°C ~ 105°C |
| Product specification | PS-43045 |
| Cosmetic specification | PS-45499-002 Class B |
| Спецификация упаковки | PK-43025-001 |
| Тип упаковки | Bulk (россыпь) |
| First circuit identifier | Rib or engraved '1' symbol |
| Terminal insertion depth | 0.030in (0.76mm) |
| Application specification | 430250000-AS |
| Описание (англ.) | Conn Housing RCP 16 POS 3mm Crimp ST Cable Mount Bag |
