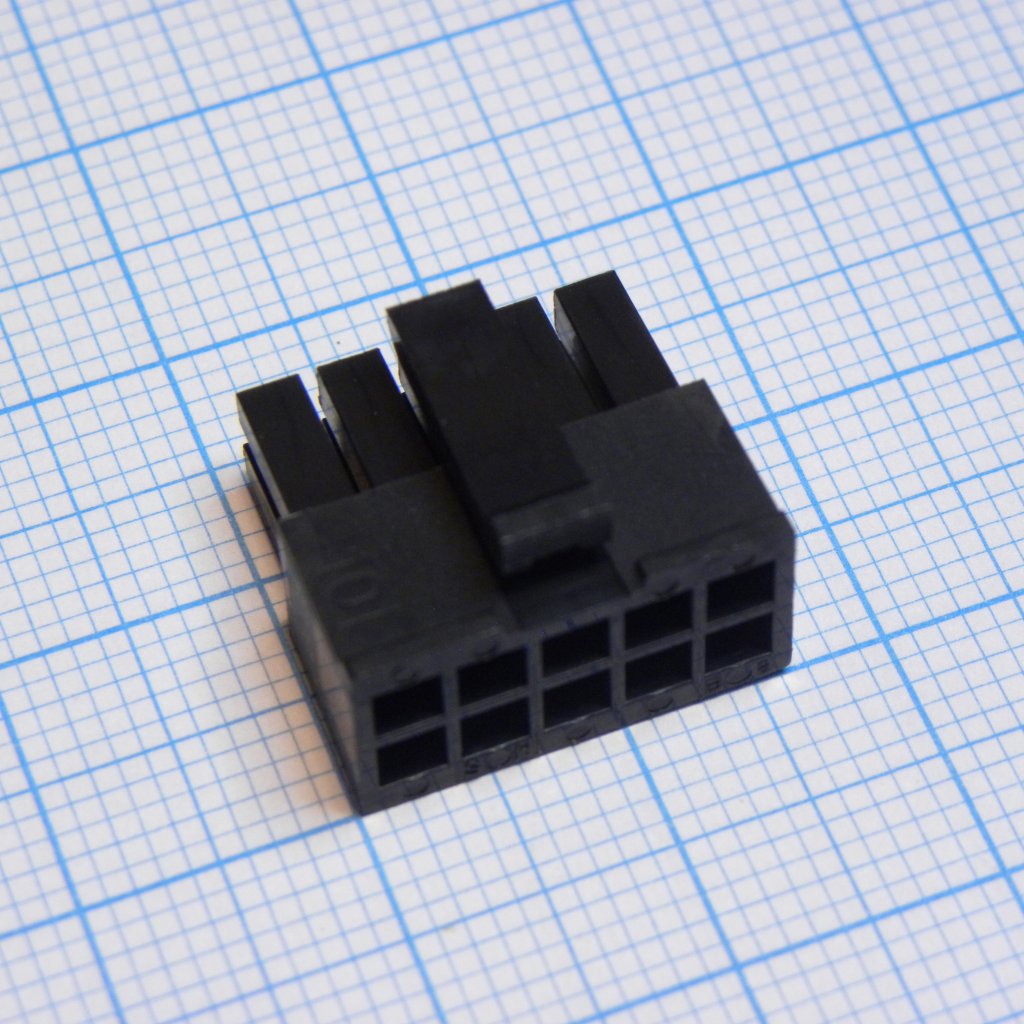

Корпус разъема F 10 местн. 3мм с захватом для монтажа кабеля
У поставщика
ПроизводительMOLEX
У поставщиков
2 835 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:2 835 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,32 |
| от 86 | 20,15 |
| от 171 | 18,35 |
| от 341 | 16,99 |
| от 681 | 15,97 |
Описание
Корпус разъема MOLEX Micro-Fit 3.0 на 10 контактов. Выполнен в форм-факторе «мама» (гнездо) с шагом 3 мм, предназначен для обжима без контактов. Оснащен захватом для надежного монтажа на кабель. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Рядов | 2 |
| Шаг | 3.00mm |
| Серия | 43025 |
| Ul file | E29179 |
| Цепи | 10 |
| Csa file | LR19980 |
| Тип провода | stranded |
| Shock level | 50g, 1/2 sine wave, 11ms |
| Выводы | обжимной |
| Материал контакта | Brass, Modified Tin/Brass |
| Название продукта | Micro-Fit 3.00mm Dual Row Receptacle |
| Wire to wire | Да |
| Тип монтажа | cable mount (receptacle) |
| Wire to board | Да |
| Wire awg range | 18-30 AWG |
| Макс. емкость | 2 picofarads |
| Header material | LCP |
| Plating options | tin, Золотистый |
| Материал корпуса | Polyester, Nylon |
| Test plug series | 44242 |
| Описание | Headers & Wire Housings RECEPTACLE 10P DUAL ROW |
| Current rating ul | 8A |
| Долговечность циклов | 30 |
| Iec certification | IEC 61984 |
| Материал клеммы | Phosphor Bronze |
| Номин. напряжение UL | 600V AC RMS or DC |
| Current rating csa | 8A |
| Current rating iec | 5A |
| Voltage rating csa | 600V AC RMS or DC |
| Номин. напряжение IEC | 250V AC RMS or DC |
| Current rating note | Single circuit; maximum; varies with wire size, circuit count, application |
| Макс. нагрев | +30°C |
| Примечание | MF3 2*05F обж без контактов |
| Раб. температура | -40°C to +105°C |
| Test plug current max | 2.5A |
| Макс. сопротивление контакта | 10 milliohms |
| Shock discontinuity max | 1 microsecond |
| Тип упаковки | Bulk (россыпь) |
| Wire pullout force 18awg | 89.0N |
| Wire pullout force 20awg | 57.8N |
| Wire pullout force 22awg | 35.6N |
| Wire pullout force 24awg | 22.2N |
| Wire pullout force 26awg | 13.3N |
| Wire pullout force 28awg | 8.9N |
| Wire pullout force 30awg | 6.6N |
| Мин. сопротивление изоляции | 1000 Megohms |
| Non operating temperature | -40°C to +105°C |
| Mate force max per circuit | 8.0N |
| Shock resistance change max | 20 milliohms |
| Vibration discontinuity max | 1 microsecond |
| Terminal insertion force max | 14.7N |
| Terminal retention force min | 24.5N |
| Unmate force min per circuit | 2.4N |
| Описание (англ.) | Conn Housing F 10 POS 3mm Crimp ST Cable Mount Micro-Fit 3.0ї Bag |
| Dielectric leakage current max | 5mA |
| Pin retention normal force min | 2.7N |
| Thumb latch yield strength min | 58.0N |
| Диэлектрическая прочность | 2x rated voltage + 1000 VAC for 1 minute |
| Pin retention pushout force min | 13.7N |
| Vibration resistance change max | 20 milliohms |
| Wire termination resistance max | 5 milliohms |
| Durability resistance change max | 20 milliohms |
| Max insulation diameter 18 24awg | 1.85mm |
| Max insulation diameter 26 30awg | 1.27mm |
