Корпус разъема M 10 местн. 3мм серия Micro-Fit 3.0ї пакет
У поставщика
ПроизводительMOLEX
У поставщиков
895 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:895 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,54 |
| от 56 | 34,25 |
| от 112 | 31,56 |
| от 224 | 29,52 |
| от 448 | 28,00 |
Описание

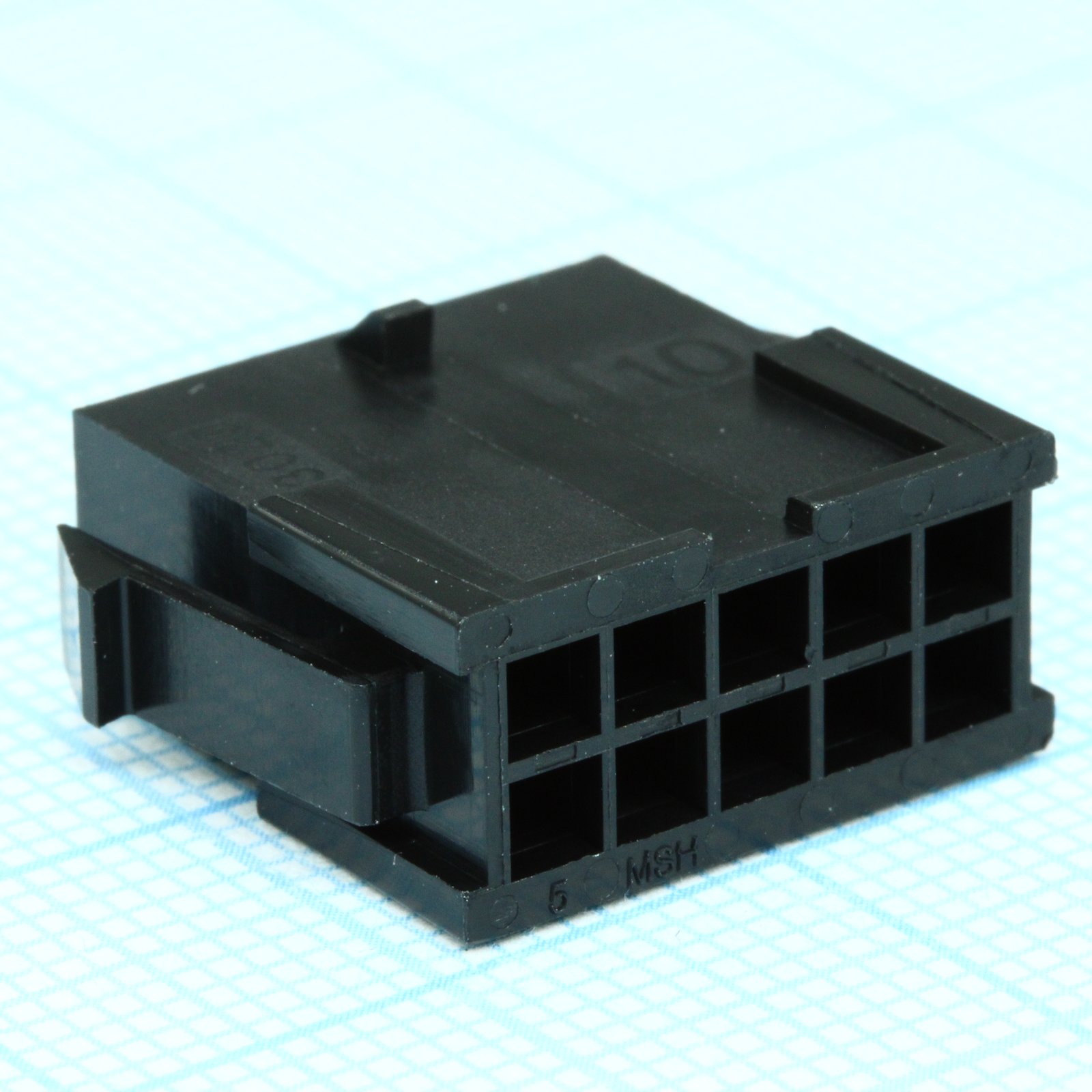

Корпус разъема MOLEX серии Micro-Fit 3.0. Рассчитан на 10 контактов (2x5), шаг 3 мм, устанавливается в панель. Подходит для обжимных контактов, поставляется без них. Применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 3.00 mm |
| Корпус | Micro-Fit 3.0 Plug |
| Тип монтажа | Panel Mount (optional) |
| Полярность | Polarized |
| Размеры | Ширина: 0.270 in (6.85 mm) ref.; Высота: 0.343 in (8.71 mm) max (for 24 circuit, see chart); Длина: 0.975 in (24.77 mm) (for 24 circuit, see chart for others) |
| Mates with | Micro-Fit Receptacle #43025-**** |
| Terminal used | Molex Male Terminal #43031-**** |
| Толщина панели | 0.055 in (1.4 mm) min to 0.100 in (2.54 mm) max |
| Материал корпуса | Unfilled Polyester (UL 94V-0, black) or Unfilled Nylon (UL 94V-0, halogen-free, black) |
| Описание | Headers & Wire Housings PLUG PNL MNT 10P DUAL ROW |
| Число цепей | 2 to 24 (see part number) |
| Panel mount option | Yes (for part numbers ending in 00) or No (for part numbers ending in 01) |
| Terminal orientation | See section D-D |
| Примечание | MF3 2*05M обж без конт |
| Product specification | PS-43045 |
| Cosmetic specification | PS-45499-002 (Class B) |
| Спецификация упаковки | PK-43020-001 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Conn Housing M 10 POS 3mm Crimp ST Panel Mount Black Micro-Fit 3.0ї Bag |
