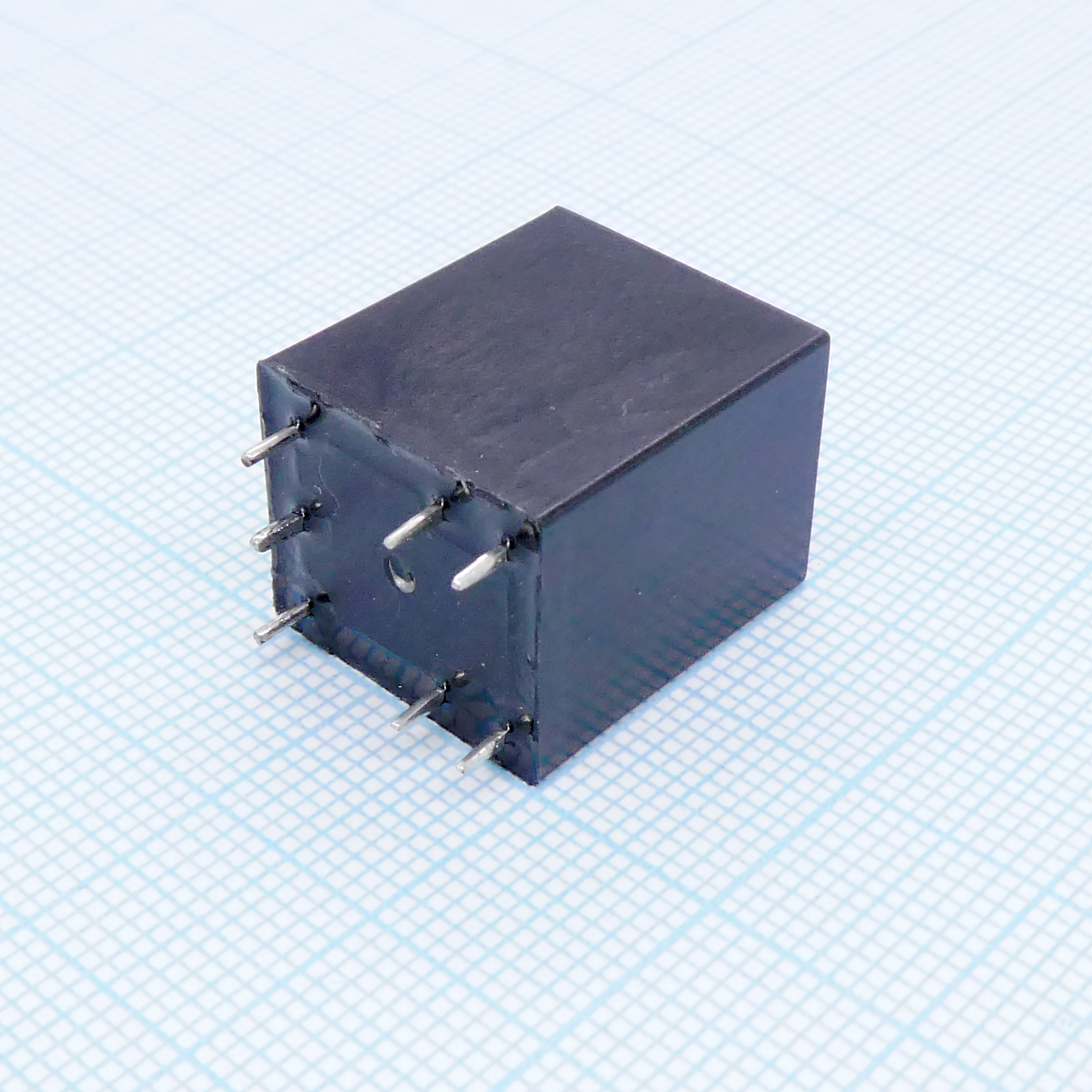

Реле / FORWARD / Реле 4117-W-Z-20-12VDC-1.0
У поставщика
ПроизводительFORWARD
КатегорияРеле электромагнитное
У поставщиков
1 146 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт45,02 ₽
Сумма900,40 ₽
+ доплата 490,00 ₽
В наличии112 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 25 — 43,16 ₽ (−4%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 034 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 67,69 ₽
Заказ со склада «Склад 13» с этой позицией — 900,40 ₽. До заказа без доплаты не хватает 16 399,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 900,40 ₽
Описание
Реле FORWARD 4117-W-Z-20-12VDC-1.0 — электромагнитное реле с катушкой на 12 В постоянного тока. Предназначено для коммутации электрических цепей в системах автоматики и управления. Отличается компактным исполнением и рассчитано на длительный срок службы. Применяется в промышленном оборудовании, контроллерах и распределительных щитах.
Технические характеристики
| Масса | 9g (open type), 12g |
| Серия | 4117 |
| Тип | Электромагнитное реле |
| Тип монтажа | Выводной |
| Корпус | Z (Dust cover) |
| Размеры | 15.3mm x 13.2mm x 17.5mm max |
| Описание | Superminiature heavy power relay |
| Артикул | 4117 |
| Производитель | Ningbo Forward Relay Corporation LTD. |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Паяемость | 235°C 2s 3s 0.5s |
| Напряжение срабатывания | 9.00VDC max (75% of rated) |
| Сопр. катушки | 145Ω ±10% |
| Ток контакта | 20A |
| Электрический ресурс | 10^5 operations |
| Мех. ресурс | 10^7 operations |
| Напряжение отпускания | 1.2VDC min (10% of rated) |
| Макс. напряжение катушки | 15.6VDC |
| Материал контакта | AgNi / AgSnO2 |
| Ударопрочность | 100m/s² 11ms |
| Отн. влажность | 85% at 40°C |
| Прочность выводов | 10N |
| Номинальное напряжение катушки | 12VDC |
| Сопр. контакта | 50mΩ max |
| Температура окружающей среды | -40°C ~ +105°C |
| Расположение контактов | 1W (SPDT NC-NO) |
| Макс. коммутируемая мощность | 280W, 1200VA |
| Вибростойкость | 10Hz~40Hz double amplitude 1.27mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 20A |
| Макс. коммутируемое напряжение | 75VDC, 380VAC |
| Потребляемая мощность катушки | 1.0W |
| Contact arrangement code | W |
| Номин. контактов (резистивная) | 20A/14VDC; 10A/120VAC, 28VDC |
| Ток контактов | 1.0 А |
| Min switching current open type | 100mA |
| Min switching voltage open type | 6VDC |
| Напряжение катушки | 12 В |
| Эл. прочность между контактами | 50Hz 750V |
| Электрическая прочность контакт-катушка | 50Hz 1500V |
