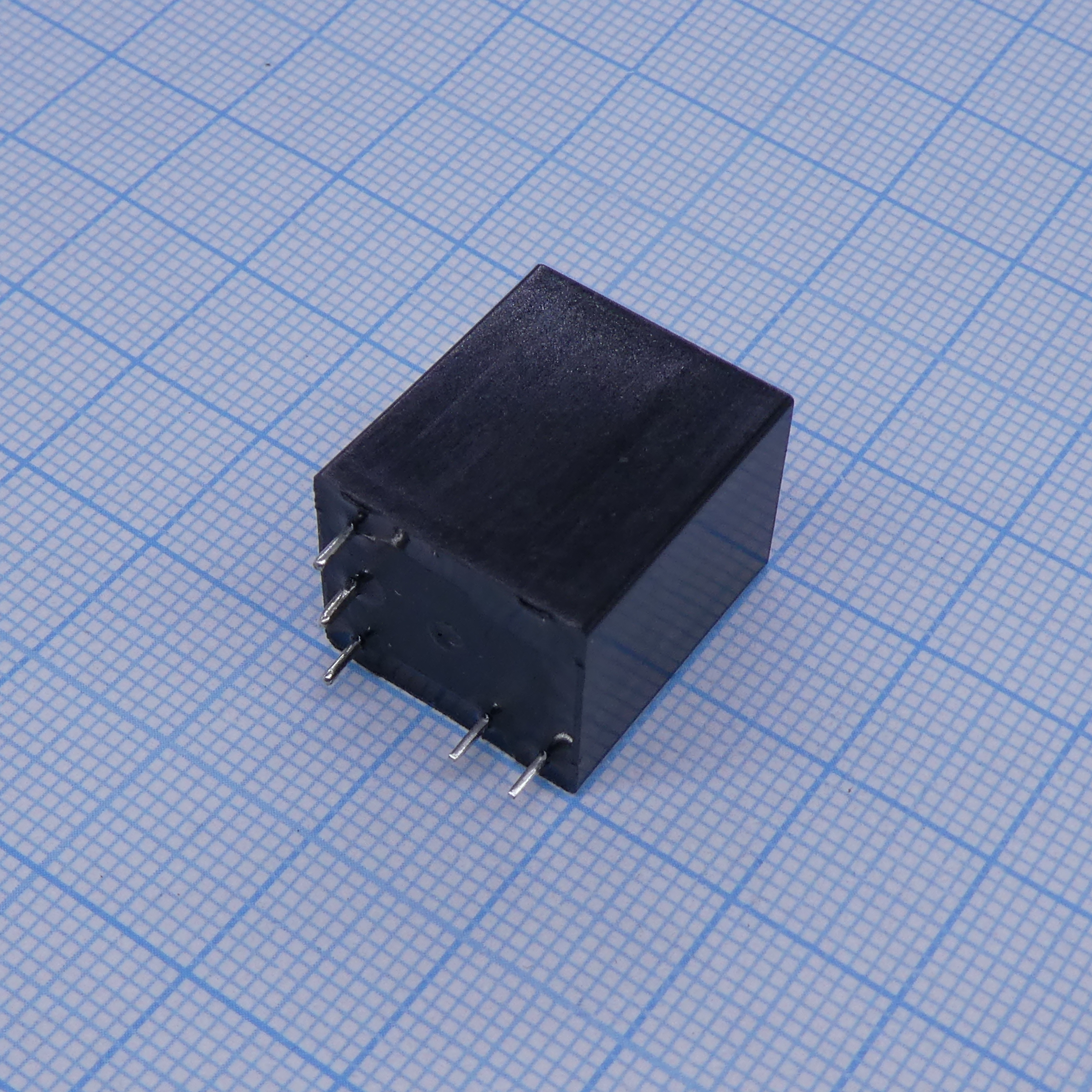

Реле / FORWARD / Реле 4117-C-Z-10-12VDC-1.0 / SLE-12VDC-SL-C SONGLE,
У поставщика
ПроизводительFORWARD
КатегорияРеле электромагнитное
У поставщиков
14 945 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт49,83 ₽
Сумма747,45 ₽
+ доплата 490,00 ₽
В наличии481 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 50 — 45,83 ₽ (−8%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии14 464 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 35,57 ₽
Заказ со склада «Склад 13» с этой позицией — 747,45 ₽. До заказа без доплаты не хватает 16 552,55 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 747,45 ₽
Описание
Реле 4117-C-Z-10-12VDC-1.0 производства FORWARD представляет собой электромеханическое коммутационное устройство с катушкой на 12 В постоянного тока. Модель соответствует стандарту SLE-12VDC-SL-C SONGLE и предназначена для коммутации электрических цепей в системах автоматики, управления и бытовой техники. Компонент обеспечивает надежное переключение нагрузок и отличается компактными размерами для монтажа на печатную плату.
Технические характеристики
| Масса | 9g (open type), 12g |
| Тип | Электромагнитное реле |
| Тип монтажа | Выводной |
| Корпус | Z: Dust cover |
| Размеры | 15.3mm x 13.2mm x 17.5mm max |
| Описание | Superminiature heavy power relay, SPDT, 10A, 12VDC coil, dust cover |
| Артикул | 4117-C-Z-10-12VDC-1.0 |
| Производитель | Ningbo Forward Relay Corporation LTD. |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Паяемость | 235°C, 2s/3s/0.5s |
| Напряжение срабатывания | 9.0VDC max (75% of rated) |
| Сопр. катушки | 145Ω ±10% |
| Ток контакта | 10A |
| Электрический ресурс | 10^5 operations |
| Мех. ресурс | 10^7 operations |
| Напряжение отпускания | 1.2VDC min (10% of rated) |
| Материал контакта | AgNi / AgSnO2 |
| Ударопрочность | 100m/s² 11ms |
| Отн. влажность | 85% at 40°C |
| Прочность выводов | 10N |
| Номинальное напряжение катушки | 12VDC |
| Сопр. контакта | 50mΩ max |
| Температура окружающей среды | -40°C ~ +105°C |
| Расположение контактов | 1C (SPDT) |
| Макс. коммутируемая мощность | 280W, 1200VA |
| Вибростойкость | 10Hz~40Hz, 1.27mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 20A |
| Макс. коммутируемое напряжение | 75VDC, 380VAC |
| Потребляемая мощность катушки | 1.0W |
| Номин. контактов (резистивная) | 10A/120VAC, 28VDC |
| Ток контактов | 1.0 А |
| Прочность изоляции контактов | 750VAC 50Hz |
| Coil power consumption option | 1.0W |
| Электрическая прочность контакт-катушка | 1500VAC 50Hz |
| Напряжение катушки | 12 В |
