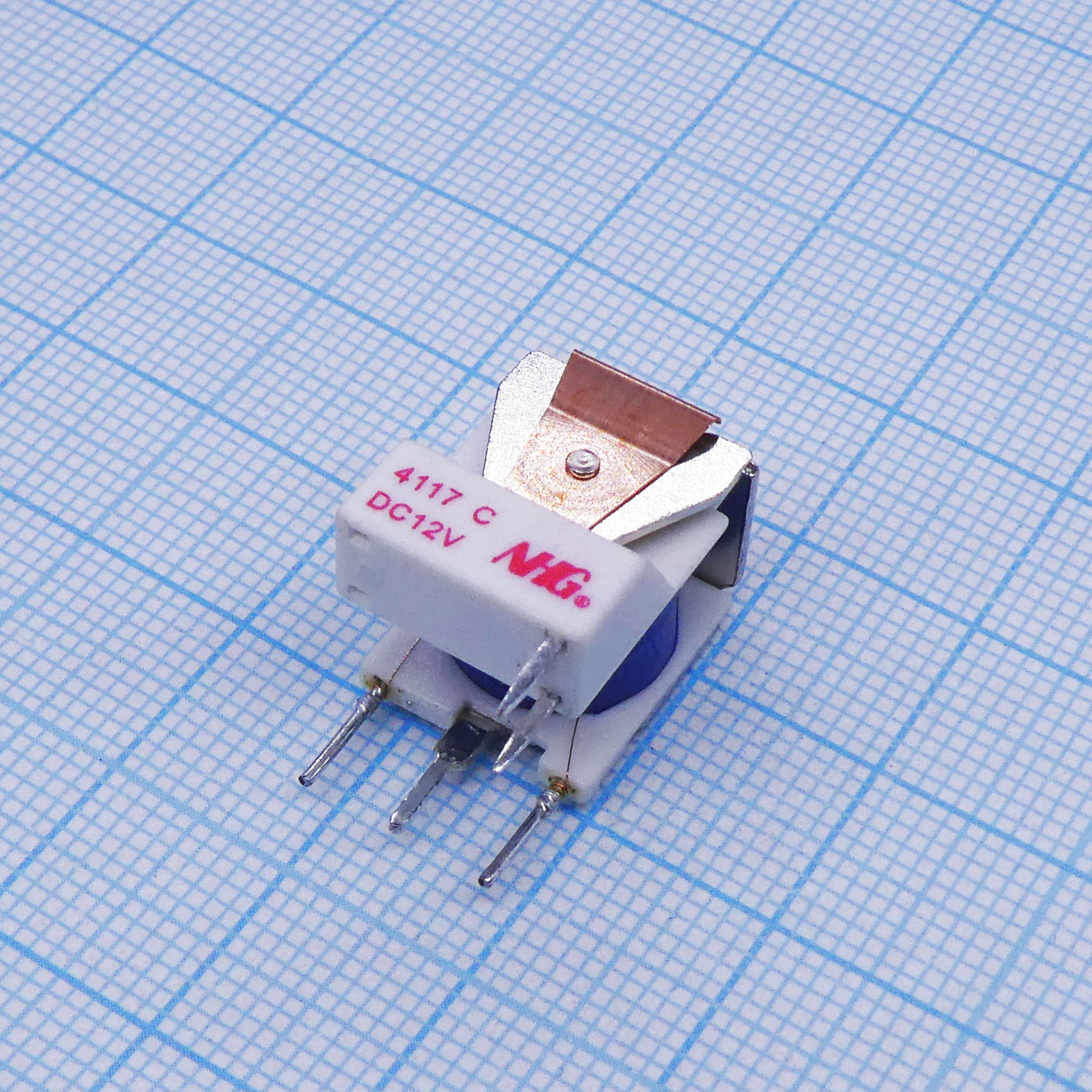

Реле / FORWARD / открытый тип / 4117-C-O-20-12VDC-1.0
У поставщика
ПроизводительFORWARD
КатегорияРеле электромагнитное
У поставщиков
5 823 шт.
Норм. уп.: 60
Цены поставщиков
Склад 14
В наличии:5 639 шт.
Срок поставки: до 7 дн.
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 60 | 44,01 |
Склад 13
В наличии:184 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,59 |
| от 12 | 31,60 |
| от 22 | 30,22 |
| от 43 | 28,70 |
| от 120 | 27,14 |
Описание
Реле FORWARD серии 4117-C-O-20-12VDC-1.0 представляет собой электромеханическое устройство открытого типа. Компонент предназначен для коммутации электрических цепей и рассчитан на управляющее напряжение 12 В постоянного тока. Открытое исполнение упрощает монтаж и обслуживание в составе промышленного оборудования, систем автоматизации или распределительных щитов.
Технические характеристики
| Масса | 9g |
| Тип | Электромагнитное реле |
| Размеры | 15.3mm x 13.2mm x 17.5mm (max) |
| Артикул | 4117-C-O-20-12VDC-1.0 |
| Время срабатывания | 10ms |
| Время отпускания | 5ms |
| Тип монтажа | Выводной |
| Тип монтажа | THT (PC board mounting) |
| Паяемость | 235°C, 2-3s, 0.5s |
| Тип корпуса | Open type |
| Сопр. катушки | 145 Ω |
| Электрический ресурс | 100000 cycles |
| Мех. ресурс | 10000000 cycles |
| Материал контакта | AgNi / AgSnO2 |
| Ударопрочность | 100 m/s², 11ms |
| Отн. влажность | 85% at 40°C |
| Прочность выводов | 10N |
| Coil voltage rated | 12VDC |
| Pickup voltage max | 9.0VDC (75% of rated) |
| Расположение контактов | 1C (SPDT) |
| Макс. коммутируемая мощность | 280W, 1200VA |
| Мин. напряжение отпускания | 1.2VDC (10% of rated) |
| Вибростойкость | 10-40Hz, double amplitude 1.27mm |
| Сопр. изоляции | 100 MΩ min at 500VDC |
| Макс. коммутируемый ток | 20A |
| Макс. коммутируемое напряжение | 75VDC, 380VAC |
| Мин. коммутац. ток | 100mA (for open type) |
| Min switching voltage | 6VDC (for open type) |
| Coil power consumption | 1.0W |
| Номин. контактов (резистивная) | 10A/120VAC, 10A/28VDC; 20A/14VDC |
| Диапазон темп. окр. | -40°C to 105°C |
| Ток контактов | 1.0 А |
| Contact resistance or voltage drop | 50 mΩ |
| Dielectric strength contact to coil | 1500V 50Hz |
| Напряжение катушки | 12 В |
| Эл. прочность между контактами | 750V 50Hz |
