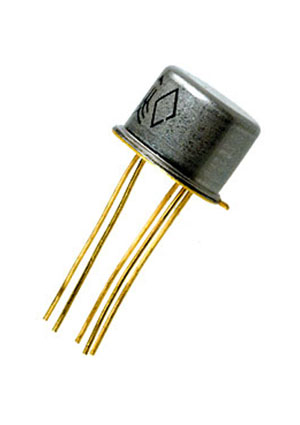

Оптопара 3ОТ110А
У поставщика
У поставщиков
420 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:420 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 186,30 |
| от 10 | 149,04 |
| от 100 | 133,06 |
Описание
Оптопара 3ОТ110А от НПП УРЛЗ — транзисторный оптрон на основе светодиода AlGaAs и составного кремниевого фотодетектора. Работает при входном токе до 25 мА, выходном токе до 200 мА и напряжении изоляции 100 В. Корпус — металлический DIP. Применяется в промышленной автоматике и гальванической развязке цепей.
Технические характеристики
| Тип | Optocoupler (GaAlAs LED + Darlington phototransistor) |
| Корпус | Metal can |
| Масса макс. | 1.5g |
| Тип монтажа | THT |
| Макс. температура | +70°C |
| Мин. температура | -60°C |
| Размеры | Ø9.5mm x 6.6mm (approx) |
| Weight max | 1.5g |
| Описание | Transistor optocoupler with AlGaAs LED and composite silicon phototransistor |
| Вх. ток | 25mA |
| Диаметр вывода | 0.5mm |
| Название компонента | 3ОТ110А |
| Тип компонента | Transistor Optocoupler |
| Вых. ток | 200mA |
| Снижение мощности | 8.0 mW/°C above 35°C |
| Leakage voltage | 15V |
| Макс. вх. напр. | 2V |
| Напр. изоляции | 100V |
| Commutated voltage | 30V |
| Макс. выходное напряжение | 1.5V |
| Тепловое сопротивление | 8.0mW/°C |
| Макс. прямое напряжение | 2V |
| Макс. ток утечки | 110µA |
| Thermal coefficient | 0.43mA/°C |
| Макс. рассеиваемая мощность | 360mW |
| Reverse input voltage | 0.7V |
| Input current derating | 0.43 mA/°C above 35°C |
| Operating temp nominal | -60 to +35°C |
| Commutation voltage max | 30V |
| Permanent input current | 30mA |
| Pulse input current max | 100mA |
| Сопротивление изоляции мин. | 1e9 Ohm |
| Permanent output current | 200mA |
| Pulse output current max | 200mA |
| Макс. обрат. вх. напр. | 0.7V |
| Макс. ток утечки | 110µA |
| Input current amplitude max | 100mA |
| Диап. раб. темп. | -60 to +70°C |
| Average dissipated power max | 360mW |
| Continuous input current max | 30mA |
| Input current pulse duration | ≤10µs |
| Output current amplitude max | 200mA |
| Continuous output current max | 200mA |
| Output current pulse duration | ≤10ms |
| Output saturation voltage max | 1.5V |
| Количество каналов | 1 |
| При входном токе Iвх.,мА | 25 |
| Постоянное прямое входное напряжение Uвх.,В | 2 |
