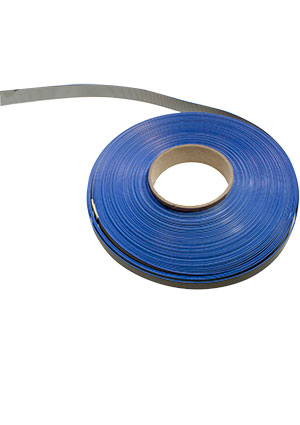

3770/14-100, плоский кабель 1,27 мм 14 жил -40...105С бухта 30,5м
У поставщика
Производитель3M
У поставщиков
2 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:2 Бобина
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22 552,34 |
| от 2 | 22 552,34 |
Описание
Плоский ленточный кабель 3M серии 3770 с 14 жилами и шагом 1,27 мм. Рассчитан на напряжение до 300 В (США) и ток до 1 А, работает в диапазоне температур от -40 до +105°C. Жилы из луженой меди 26 AWG, изоляция из термопластичного эластомера (TPE), кабель легко разделяется на отдельные проводники. Подходит для внутренних соединений в промышленной автоматике, измерительном и компьютерном оборудовании.
Технические характеристики
| Pitch | 0.050" (1.27mm) |
| Цвет | Серый |
| Length | 100.0' (30.48m) |
| Длина | 30.5 m (100 ft) |
| Ratings | UL Style 20297 |
| Напряжение, В | 300 V |
| Маркировка | Blue marking on one edge for wire #1 |
| Features | Zippable |
| Zippable | Да |
| Shielding | Unshielded |
| Cable Type | Flat Cable |
| Wire Gauge | 26 AWG |
| Индуктивность | 0.14 μH/ft (0.46 μH/m) |
| Сечение провода | 26 AWG |
| Ёмкость | 13.1 pF/ft (42.98 pF/m) |
| Jacket Color | Серый |
| Ribbon Width | 0.700" (17.78mm) |
| Ном. напряжение | 300V (USA), <50V (EU) |
| Количество проводников | 14 |
| Conductor pitch | 0.050 inch (1.27 mm) |
| Overall width a | 0.700 ±0.010 inch (17.78 mm) |
| Overall width b | 0.650 ±0.007 inch (16.51 mm) |
| Conductor Strand | 7 Strands / 34 AWG |
| Ribbon Thickness | 0.039" (0.99mm) |
| Описание | Flat Cables .050" 14C TPE ROUND GRAY 26AWG STRANDED |
| Задержка распространения | 1.36 ns/ft (4.46 ns/m) |
| Темп. диапазон | -40°C to +105°C |
| Материал проводника | Tinned stranded copper |
| Conductor stranding | 7x34 (7 strands of 34 AWG) |
| Класс горючести | UL Horizontal (UL File No. E42769, Style No. 20297) |
| Материал изоляции | Thermoplastic Elastomer (TPE) |
| Number of Conductors | 14 |
| Толщина изоляции | 0.039 ±0.003 inch (0.99 mm) |
| Operating Temperature | -40°C ~ 105°C |
| Сопр. изоляции | >1e10 Ω/10ft |
| Velocity of propagation | 75% |
| Волновое сопротивление | 104 Ω (unbalanced) |
| Mass termination compatible | Да |
| Jacket (Insulation) Material | Thermoplastic Elastomer (TPE) |
| Шаг проводников,мм | 1.27 |
| Количество проводников | 14 |
