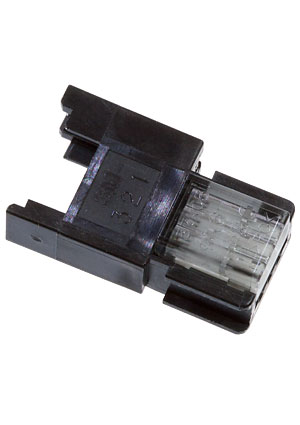

37303-A206-00EMB, IDC гнездо на кабель 3 контакта шаг 2мм 2А/1500В серое
У поставщика
Производитель3M
У поставщиков
99 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 225,40 |
| от 3 | 225,40 |
Описание
IDC гнездо на кабель от 3M, серия Mini-Clamp, на 3 контакта с шагом 2 мм. Рассчитано на ток до 3 А и напряжение 32 В, поддерживает провода сечением 20-26 AWG. Корпус серого цвета выполнен из стеклонаполненного термопластика с классом горючести UL 94V-0. Подходит для промышленной автоматики и компактных электронных устройств.
Технические характеристики
| Шаг | 2 mm |
| Сечение провода | 0.14-0.50 mm², 20-26 AWG |
| Серия | Mini-Clamp |
| Cover color | Серый |
| Тип упаковки | IDC Socket |
| Wire strands | 7-19 bare and tinned strands |
| Цвет корпуса | Чёрный |
| Циклы сочленения | High (not specified) |
| Тип монтажа | Wiremount (IDC) |
| Ном. ток | 3.0 A |
| Соотв. RoHS | Yes (per E1 & C1) |
| Ном. напряжение | 32 V |
| Покрытие контакта | Underplating 1.27-2.54 μm Nickel, Wiping area 0.2 μm min Gold with Lubricant, IDC 2.0-7.62 μm Matte Tin |
| Материал контакта | Медный сплав |
| Termination tool | Common pliers or 3M Scotchlok Crimping Tools E-9BM or E-9E |
| Длина | 13.8 mm (Dim A) |
| Темп. диапазон | -20°C to 85°C |
| Класс горючести | UL 94V-0 |
| Материал изоляции | Glass Reinforced Thermoplastic Body & Lower Cover, Transparent Thermoplastic Cover |
| Кол-во позиций | 3 |
| Выдерживаемое напряжение | 1000 V at Sea Level RMS |
| Сопр. изоляции | >1x10^6 Ω at 600 V DC |
| Шаг контактов,мм | 2 |
| Количество рядов | 1 |
| Функциональное назначение | гнездо |
| Количество контактов в ряду | 3 |
