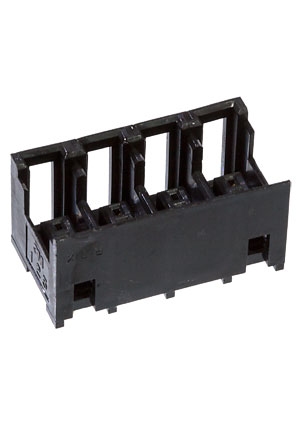

37212-62M3-003PL, гнездо на плату на 4 вилки 3 контакта шаг 2мм 3А/32В
У поставщика
Производитель3M
У поставщиков
100 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 352,66 |
| от 3 | 352,66 |
Описание
Гнездо на плату 3M из серии Mini-Clamp рассчитано на 4 вилки с 3 контактами. Компонент выполнен в корпусе для поверхностного монтажа (SMD) с шагом 2 мм, поддерживает ток до 3 А и напряжение до 32 В. Подходит для компактных разъемных соединений в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шаг | 2mm |
| Высота | не указано |
| Упаковка | Tape and Reel |
| Рейтинг UL | 65°C at 3A, 32V |
| Ширина корпуса | 4.65mm |
| Серия | Mini-Clamp |
| Длина корпуса | 11.6mm |
| Ориентация | Right Angle |
| Артикул | 37212-62M3-003PL |
| Циклы сочленения | 300 |
| Тип монтажа | SMD |
| Общая ширина | 4.80mm |
| Ном. ток | 3A |
| Общая длина | 13.8mm |
| Серия продукта | 3M Mini-Clamp Socket 372 Series |
| Соотв. RoHS | Да |
| Ном. напряжение | 32V |
| Покрытие контакта | Gold (0.2 μm min) over Nickel (100 μin), Solder tails: Gold Flash, Solder tabs: Matte Sn over Ni |
| Материал контакта | Медный сплав |
| Материал изоляции | LCP, UL94V-0 |
| Кол-во позиций | 3 |
| Выдерживаемое напряжение | 1000V RMS for 1 minute |
| Сопр. изоляции | 1000 MΩ min at 500V DC |
| Process rating reflow | 260°C max (J-STD-020 MSL1) |
| Locating posts options | A (Asymmetric) or B (Symmetric) or None |
| Диап. раб. темп. | -20°C to +85°C (1A), -20°C to +75°C (2A), -20°C to +60°C (3A) |
| Process rating soldering iron | 390°C max |
| Шаг контактов,мм | 2 |
| Количество рядов | 1 |
| Функциональное назначение | гнездо |
| Количество контактов в ряду | 3 |
