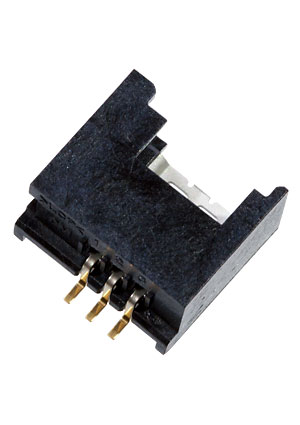

37203-1BE0-003PL, гнездо на плату угл.SMT шаг 2мм 3А/32В серое
У поставщика
Производитель3M
У поставщиков
95 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:95 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 208,15 |
| от 3 | 208,15 |
Описание
Гнездо на плату от 3M, угловое SMT-исполнение. Шаг контактов 2 мм, рассчитано на ток до 3 А и напряжение 32 В. Корпус из LCP, высота около 4 мм. Подходит для промышленной автоматики и компактных электронных модулей.
Технические характеристики
| RoHS | Compliant (RIA E1 and C1) |
| Style | Board to Cable/Wire |
| Шаг | 2mm |
| Высота | 4.0mm (approx) |
| Серия | 372 Series |
| Ul file | E68080 |
| Features | Board Guide |
| Accessory | Dust cover available |
| Ширина корпуса | 4.65mm |
| Серия | Mini-Clamp |
| Termination | Solder |
| Длина корпуса | 11.6mm |
| Артикул | 37203-1BE0-003PL |
| Contact Type | Female Socket |
| Производитель | 3M |
| Тип корпуса | Surface Mount, Right Angle |
| Mounting Type | Surface Mount, Right Angle |
| Циклы сочленения | 300 |
| Тип монтажа | SMD |
| Connector Type | Receptacle |
| Fastening Type | Latch Holder |
| Number of Rows | 1 |
| Pitch - Mating | 0.079" (2.00mm) |
| Voltage Rating | 32V |
| Ном. ток | 3A (derated to 1A at 85°C, 2A at 75°C, 3A at 60°C ambient) |
| Locating posts | Symmetric (Type B) |
| Ном. напряжение | 32V |
| Покрытие контакта | Underplating: 100 µ" Ni; Wiping area: 0.2 µm min Au with lubricant; Solder tails: Au flash; Solder tabs: 120 µ" min matte Sn over 40-120 µ" Ni |
| Insulation Color | Чёрный |
| Материал контакта | Медный сплав |
| Описание | Headers & Wire Housings 3P R/A SMT SOCKET TYPE B, LOW PROFILE |
| Insulation Height | 0.303" (7.70mm) |
| Number of Positions | 3 |
| Материал изоляции | LCP, UL94V-0, black |
| Кол-во позиций | 3 |
| Contact Finish - Post | Золотистый |
| Current Rating (Amps) | 3A |
| Сопр. изоляции | 1000 MΩ min at 500V DC |
| Contact Finish - Mating | Золотистый |
| Solder reflow temperature | 260°C max (J-STD-020 MSL1) |
| Number of Positions Loaded | All |
| Soldering iron temperature | 390°C max |
| Диап. раб. темп. | -20°C to +85°C (1A), -20°C to +75°C (2A), -20°C to +60°C (3A) |
| Material Flammability Rating | UL94 V-0 |
| Шаг контактов,мм | 2 |
| Количество рядов | 1 |
| Contact Finish Thickness - Mating | 8.00µin (0.203µm) |
| Функциональное назначение | гнездо |
