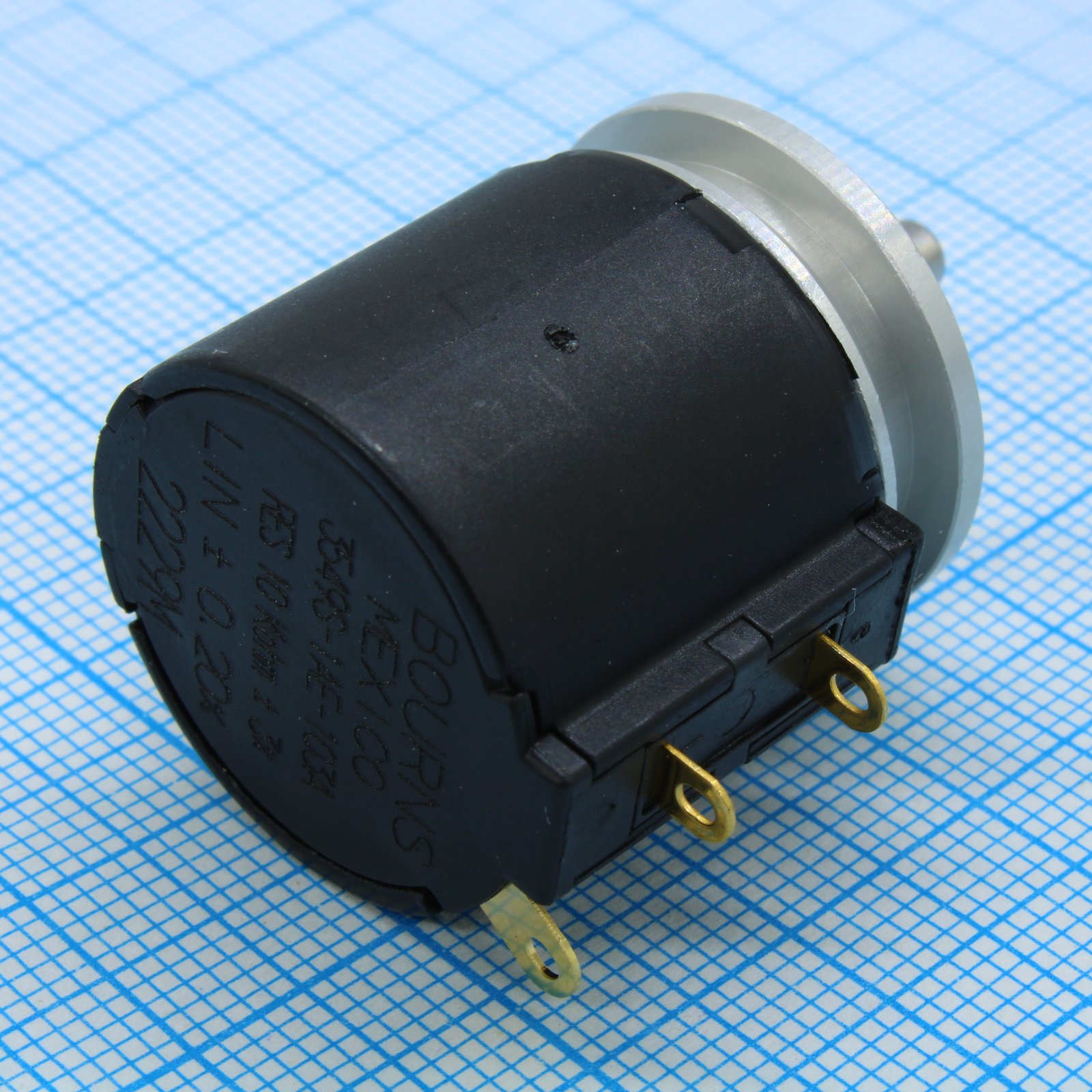

Резистор переменный проволочный 10кОм ±3% 2Вт (34.75 X 22.23 X 27.37)мм
У поставщика
У поставщиков
40 шт.
Цены поставщиков
Склад 13
В наличии:40 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 395,49 |
| от 2 | 5 197,47 |
| от 3 | 5 040,29 |
| от 5 | 4 902,02 |
| от 9 | 4 808,54 |
Описание
Переменный проволочный резистор Bourns на 10 кОм с допуском ±3% и мощностью 2 Вт. Компонент имеет 10 оборотов для точной настройки, корпус размером 34.75 × 22.23 × 27.37 мм и выводы под пайку. Подходит для регулировки сигналов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Серия | 3549 |
| Backlash | 1.0° max. |
| Особенности | Wirewound and Hybritron elements, Designed for HMI and MMI applications, High rotational life, Dual gang option, Optional 0.1% linearity, Servo mount option, Optional A/R lug, Dual ball bearing option, Suitable for use under some side load conditions |
| Степень IP | IP50 |
| Срок службы под нагрузкой | ±2% TR shift at 1000 hours @ 70°C |
| Размеры | 34.75 X 22.23 X 27.37mm |
| Сопротивление | 10kOhms |
| Разрешение | See How to Order chart |
| Описание | 10-Turn Precision Potentiometer |
| Element type | Wirewound |
| Clutch torque | 1.0 to 4.2 N-cm (1.5 to 6.0 oz-in.) |
| Тип монтажа | Servo mount option |
| Stop strength | 53 N-cm (75 oz-in.) min. |
| Weight single | 20g (0.7 oz.) typ. |
| Соотв. RoHS | Да |
| Running torque | 0.5 N-cm (0.7 oz-in.) max. |
| Момент затяжки | 170-200 N-cm (15-18 in-lb) max. |
| Пусковой момент | 0.5 N-cm (0.7 oz-in.) max. |
| Mechanical angle | 3600° +10°, -0° |
| Shaft runout tir | 0.08mm (0.003 in.) |
| Lateral runout tir | 0.13mm (0.005 in.) |
| Shaft end play tir | 0.15mm (0.006 in.) |
| Shock wiper bounce | 0.1ms max. at 100 Gs, 6 ms sawtooth |
| Влагостойкость | ±2% TR shift max. |
| Номинальная мощность при 70°C | 2W |
| Термоциклирование | ±2% TR shift max. |
| Power rating at 125c | 0W |
| Допуск сопротивления | ±3% |
| Примечание | 10K |
| Independent linearity | ±0.2% |
| Сопр. изоляции | 1000 megohms minimum at 500VDC |
| Shaft radial play tir | 0.08mm (0.003 in.) |
| Vibration wiper bounce | 0.1ms max. at 15 Gs, 10 Hz to 2 kHz |
| Noise output smoothness | 100 ohms maximum |
| Темп. коэф. | ±50 ppm/°C |
| Тип упаковки | Штучный товар |
| Pilot diameter runout tir | 0.08mm (0.003 in.) |
| Standard resistance range | 100 to 100K ohms |
| Effective electrical angle | 3600° +10°, -0° |
| Max wiper current at 5k ohms | 20mA |
| Описание (англ.) | Res Wirewound POT 10K Ohm 3% 2W 10(Elec)/10(Mech)Turns 3.17mm (34.75 X 22.23 X 27.37mm) Solder Lug S |
| Operating temperature range static | -55°C to +125°C |
| Rotational life no load or powered | 2000000 shaft revolutions |
| Independent linearity max practical | ±0.1% |
| Operating temperature range dynamic | -40°C to +125°C |
| Absolute minimum resistance end voltage | 1 ohm or 0.1% maximum (whichever is greater) |
| Dielectric withstanding voltage sea level | 1000VAC minimum |
| Тип | потенциометр |
