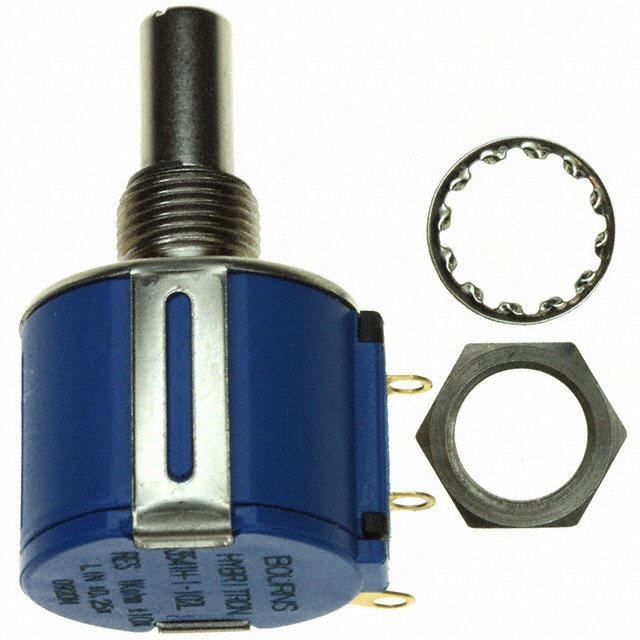

Потенциометр 3541H-1-102L (1кОм 2Вт линейный, вал 6.34мм)
У поставщика
У поставщиков
11 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 577,61 |
| от 2 | 7 274,42 |
| от 3 | 7 027,45 |
| от 4 | 6 844,14 |
| от 5 | 6 707,79 |
Описание
Потенциометр 3541H-1-102L производства Bourns представляет собой прецизионный проволочный элемент сопротивлением 1 кОм. Модель рассчитана на мощность 2 Вт и имеет линейную характеристику изменения сопротивления. Устройство оснащено валом диаметром 6,34 мм, что обеспечивает удобную механическую регулировку. Применяется в промышленной и измерительной технике для точной настройки параметров цепей.
Технические характеристики
| Модель | 3541H-1-102L |
| Удар | 50G |
| Серия | 3540/3541 |
| Вес | approximately 21 g |
| Ganging | 2 cups maximum |
| Backlash | 1.0 deg maximum |
| Степень IP | IP40 |
| Срок службы под нагрузкой | 1000 hours at 2W |
| Клеммы | gold-plated solder lugs |
| Вибрация | 15G |
| Center tap | optional |
| Сопротивление | 1 kohm |
| Разрешение | essentially infinite |
| Element type | Hybritron |
| Ном. мощность | 2W at +70C, 0W at +125C |
| Длина вала | 22.23 mm (0.875 in) |
| Shaft runout | 0.08 mm (0.003 in) T.I.R. |
| Тип монтажа | bushing mount |
| Stop strength | 53 N-cm (75 oz-in) minimum |
| Bushing thread | 3/8-32 UNEF-2A |
| Lateral runout | 0.13 mm (0.005 in) T.I.R. |
| Соотв. RoHS | Да |
| Shaft diameter | 6.34 mm |
| Shaft end play | 0.30 mm (0.012 in) T.I.R. |
| Wash processes | not recommended |
| Wave soldering | 96.5Sn/3.0Ag/0.5Cu solder with no-clean flux; 260C (500F) max for 5 seconds |
| Момент затяжки | 170-200 N-cm (15-18 lb-in) maximum |
| Толщина панели | 2.46-3.81 mm (0.097-0.150 in) |
| Manual soldering | 96.5Sn/3.0Ag/0.5Cu solid wire or no-clean rosin cored wire; 370C (700F) max for 3 seconds |
| Mechanical angle | 3600 deg +10/-0 |
| Anti rotation lug | optional |
| Shaft radial play | 0.08 mm (0.003 in) T.I.R. |
| Wiper bounce shock | 0.1 ms maximum |
| Влагостойкость | MIL-STD-202 Method 103 Condition B |
| Rear shaft extension | optional |
| Допуск сопротивления | +/-10% |
| Примечание | 1K |
| Independent linearity | +/-0.25% |
| Сопр. изоляции | 1000 Mohm minimum at 500 VDC |
| Pilot diameter runout | 0.08 mm (0.003 in) T.I.R. |
| Wiper bounce vibration | 0.1 ms maximum |
| Noise output smoothness | 0.1% maximum |
| Rotational life no load | 5000000 shaft revolutions |
| Темп. коэф. | +/-100 ppm/C maximum |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -55C to +125C |
| Effective electrical angle | 3600 deg +10/-0 |
| Absolute minimum resistance | 0.2% maximum |
| Диап. раб. темп. | -40C to +125C |
| Starting running torque 25c | 0.49 N-cm (0.7 oz-in) maximum |
| Описание (англ.) | Res Hybritron POT 1K Ohm 10% 2W 10(Elec)/10(Mech)Turn 6.34mm (22.23 X 39.67 X 26.99mm) Solder Lug Pa |
| Диэлектрическая прочность | 1000 VAC minimum |
| Total resistance shift moisture | +/-5% maximum |
| Starting running torque minus40c | 1.76 N-cm (2.5 oz-in) maximum |
| Total resistance shift load life | +/-5% |
| Total resistance shift rotational life | +/-5% maximum |
| Крепление | панель |
