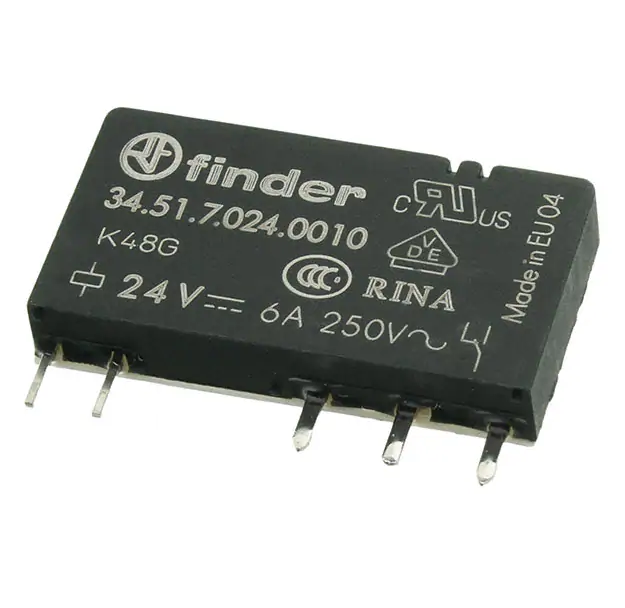

Реле 34.51.7.024.0010
У поставщика
У поставщиков
742 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,28 |
Цены поставщиков
Склад 13
В наличии:742 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 474,03 |
Описание
Реле электромагнитное Finder. Коммутирует нагрузку до 16 А при напряжении катушки 24 В. Выполнено в компактном корпусе для монтажа на печатную плату. Подходит для систем промышленной автоматики и управления.
Технические характеристики
| Тип | Реле электромагнитное |
| Тип | электромеханическое реле |
| Ширина | 5mm |
| Серия | 34 |
| Корпус | Ultra-thin relay |
| Subtype | 51 |
| Ac1 load | 1500VA |
| Тип монтажа | PCB or socket |
| Coil type | DC sensitive |
| Мощность катушки | 0.17W |
| Артикул | 34.51.7.024.0010 |
| Время срабатывания | 5ms |
| Время отпускания | 3ms |
| Ном. ток | 6A |
| Ac15 load 230v | 300VA |
| Ac1 rated load | 1500VA |
| Ac15 rated load | 300VA at 230VAC |
| Сопр. катушки | 3350Ω |
| Мех. ресурс | 10^6 cycles |
| Материал контакта | AgNi |
| Max peak current | 10A |
| Motor power 230v | 0.185kW |
| Степень загрязнения | 3 / 2 |
| Ударопрочность | 20g / 14g |
| Bounce time no nc | 1ms / 6ms |
| Coil hold voltage | 9.6VDC (0.4 U_N) |
| Путь утечки | 8mm |
| Rated current ac1 | 6A |
| Coil nominal power | 0.17W |
| Coil working range | 16.8..36VDC |
| Motor power 230vac | 0.185kW |
| Номин. AC напряжение | 250V |
| Electrical life ac1 | 60000 cycles |
| Protection category | RT II |
| Coil dropout voltage | 1.2VDC |
| Coil holding voltage | 9.6VDC |
| Coil nominal current | 7.1mA |
| Coil nominal voltage | 24VDC |
| Coil operating range | 16.8...36VDC (0.7...1.5 U_N) |
| Категория перенапр. | III |
| Rated supply voltage | 230/400VAC |
| Rated voltage ac max | 400V |
| Вибростойкость | 10g (NO) / 5g (NC) at 5-55Hz |
| Конфигурация контактов | SPDT (1 Form C) |
| Dc1 breaking capacity | 6A @ 30VDC, 0.2A @ 110VDC, 0.12A @ 220VDC |
| Макс. коммутируемое напряжение | 400VAC |
| Minimum switching load | 500mW (12V/10mA) |
| Power loss without load | 0.2W |
| Номин. коммут. напр. | 250VAC |
| Recommended pcb spacing | >=5mm |
| Ном. изоляционное напряжение | 250VAC / 400VAC |
| Диапазон темп. окр. | -40..+85°C |
| Мин. коммутац. способность | 500mW (12V/10mA) |
| Power loss at nominal current | 0.5W |
| Insulation voltage coil contact | 6kV (1.2/50µs) |
| Эл. прочность разомкнутых контактов | 1000VAC |
| Прочность изоляции катушка-контакты | 4000VAC |
| Insulation between coil and contacts | 6kV (1.2/50μs), 8mm |
