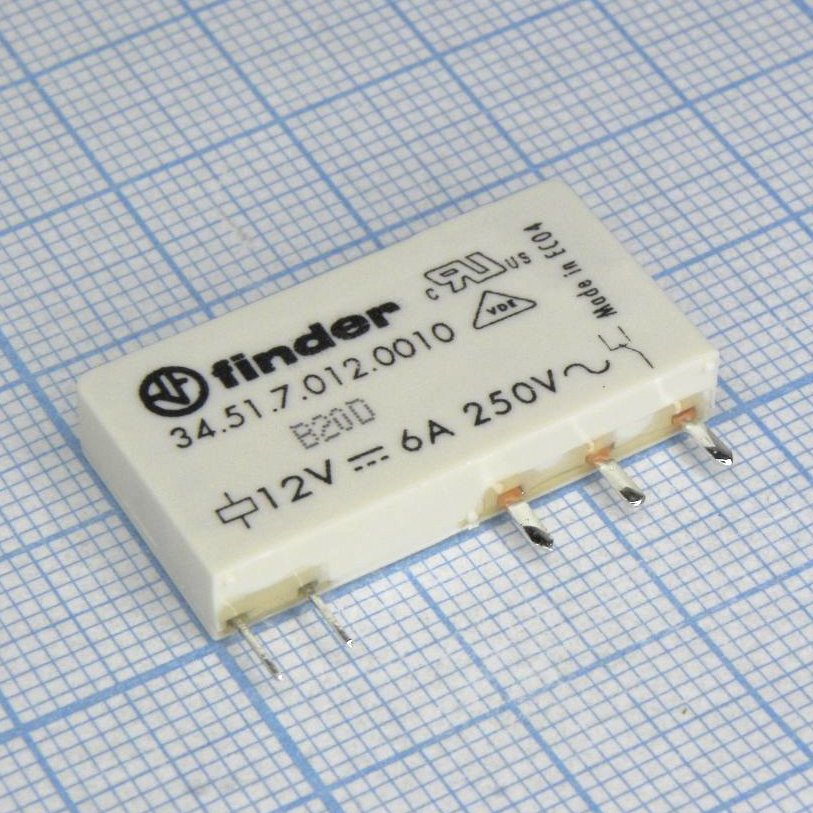

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgNi; катушка 12В DC (чувствит.); степень защиты RTII
У поставщика
ПроизводительFinder
У поставщиков
685 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:440 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 507,15 |
| от 5 | 457,47 |
| от 50 | 447,49 |
Склад 13
В наличии:245 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 474,03 |
Описание
Ультратонкое электромеханическое реле от компании Finder. Предназначено для монтажа на печатную плату, оснащено одной переключающей группой контактов (1CO) на 6 А из сплава AgNi. Чувствительная катушка на 12 В DC обеспечивает низкое энергопотребление. Степень защиты RTII защищает обмотку от воздействия влаги и загрязнений.
Технические характеристики
| Тип | electromechanical_relay |
| Ширина | 5mm |
| Тип монтажа | THT / socket |
| Coil type | sensitive DC |
| Мощность катушки | 0.17W |
| Ac1 load va | 1500VA |
| Dc1 ratings | Ток, А: 6A; Напряжение, В: 30V, Ток, А: 0.2A; Напряжение, В: 110V, Ток, А: 0.12A; Напряжение, В: 220V |
| Артикул | 34.51.7.012.0010 |
| Ac15 load va | 300VA |
| Тип упаковки | ultra-thin PCB relay |
| Bounce time nc | 6ms |
| Bounce time no | 1ms |
| Сопр. катушки | 840Ω |
| Operate time ms | 5ms |
| Release time ms | 3ms |
| Материал контакта | AgNi |
| Класс защиты | RT II |
| Coil hold voltage | 4.8V |
| Shock resistance nc | 14g |
| Shock resistance no | 20g |
| Coil current nominal | 14.2mA |
| Coil dropout voltage | 0.6V |
| Ном. напряжение катушки | 12V DC |
| Примечание | 1пер 12В 6А мини-реле |
| Конфигурация контактов | SPDT (1 Form C) |
| Механические циклы | 10^6 |
| Мин. коммутац. мощность | 500mW (12V/10mA) |
| Vibration resistance nc | 5g (5-55Hz) |
| Vibration resistance no | 10g (5-55Hz) |
| Тип упаковки | Tube (туба) |
| Диапазон темп. окр. | -40 to +85°C |
| Power dissipation no load | 0.2W |
| Electrical life cycles ac1 | 60×10^3 |
| Описание (англ.) | Relay SPDT 6A 12V 840R |
| Contact rating ac voltage max | 400V |
| Insulation clearance creepage | 8mm |
| Coil operating range voltage max | 18V |
| Coil operating range voltage min | 8.4V |
| Contact rating ac current nominal | 6A |
| Contact rating ac voltage nominal | 250V |
| Contact rating ac current max peak | 10A |
| Power dissipation at rated current | 0.5W |
| Recommended spacing between relays | ≥5mm |
| Dielectric strength between open contacts | 1000V AC |
| Insulation between coil and contacts voltage | 6kV (1.2/50μs) |
