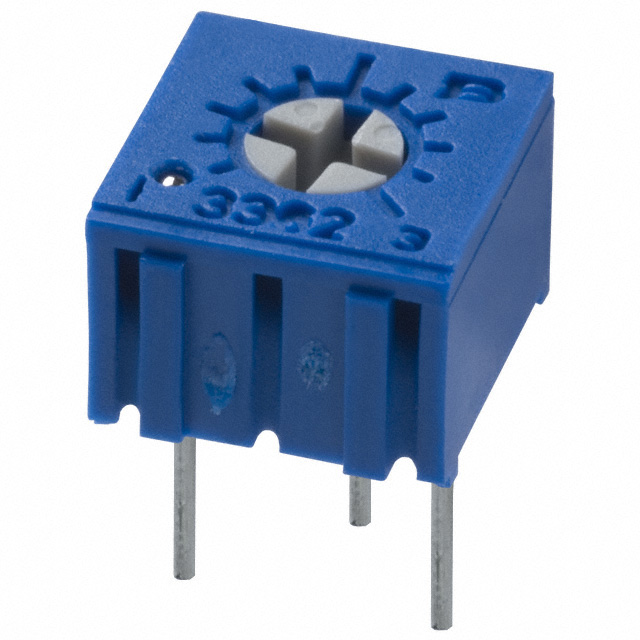

Подстроечный резистор 3362P-1-504LF
У поставщика
У поставщиков
3 987 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:3 987 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,75 |
| от 50 | 28,90 |
| от 100 | 27,74 |
| от 200 | 26,22 |
| от 350 | 24,67 |
Описание
Подстроечный резистор Bourns 3362P-1-504LF — переменный резистор импортного производства в выводном корпусе 3362. Сопротивление составляет 500 кОм, компонент предназначен для точной ручной подстройки параметров схемы. Применяется в промышленной автоматике, измерительном и тестовом оборудовании.
Технические характеристики
| Тип | переменные |
| Особенности | Импорт |
| RoHS | Да |
| Удар | 100 G (1% ΔTR; 1% ΔVR) |
| Wiper | 50% (Actual TR) ±10% |
| Серия | 3362 |
| Момент | 3.0 oz-in max |
| Вес | 0.02 oz |
| Маркировка | Resistance code, terminal numbers, manufacturer's model number, style and date code |
| Корпус | 3362 |
| Влажность | MIL-STD-202 Method 103, 96 hours (2% ΔTR; 10 Megohms IR) |
| Тип монтажа | Выводной |
| Срок службы под нагрузкой | 1000 hours 0.5 W @ 70 °C (3% ΔTR; 3% or 3 ohms, whichever is greater, CRV) |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54 mm (0.100 in) |
| Pin style | P |
| Seal test | 85 °C Fluorinert 90° ± 5° |
| Вибрация | 30 G (1% ΔTR; 1% ΔVR) |
| Размеры | 9.93 mm x 9.93 mm x 4.70 mm (body) |
| Сопротивление | 500 |
| Описание | 1/4" Square Trimpot Trimming Potentiometer |
| Макс. напряжение | 300 V |
| Горючесть | U.L. 94V-0 |
| Stop strength | 7.0 oz-in min |
| Тип клеммы | Solderable pins |
| Adjustment tool | H-90 |
| Код сопротивления | 504 |
| Ресурс вращения | 200 cycles (4% ΔTR; 3% or 3 ohms, whichever is greater, CRV) |
| Adjustment angle | 240 ° nominal |
| Mechanical angle | 270 ° nominal |
| Мощн. при 70°C | 0.50 W |
| Покрытие выводов | 100% Tin-plated (RoHS compliant) |
| Варианты упаковки | Tube (standard), Tape and Reel (R), Ammo Pack (A) |
| Power rating 125c | 0 W |
| Темп. диапазон | -55 °C to +125 °C |
| Стандартная упаковка | 50 pcs per tube |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | 1000 megohms min |
| Темп. коэф. | ±100 ppm/°C |
| Absolute minimum resistance | 1% or 3 ohms max |
| Dielectric strength 80000ft | 350 VAC |
| Вариация контактного сопротивления | 1% or 3 ohms max |
| Dielectric strength sea level | 900 VAC |
