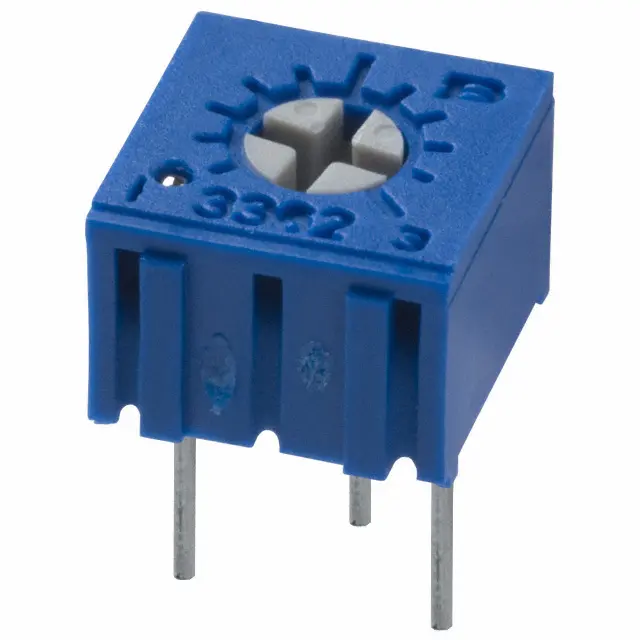

Подстроечный резистор 3362P-1-101LF
У поставщика
У поставщиков
5 709 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт31,66 ₽
Сумма791,50 ₽
+ доплата 490,00 ₽
В наличии5 690 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 150 — 29,07 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 791,50 ₽. До заказа без доплаты не хватает 16 508,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 791,50 ₽
Описание
Подстроечный резистор Bourns серии 3362. Модель 3362P-1-101LF представляет собой однооборотный потенциометр с открытой конструкцией и боковым расположением выводов. Предназначен для точной настройки параметров в цепях постоянного и переменного тока. Отличается компактным корпусом и высокой надежностью, что позволяет использовать его в промышленной и бытовой электронике.
Технические характеристики
| RoHS | Да |
| Удар | 100 G (1% ΔTR; 1% ΔVR) |
| Движок | 50% (фактическое TR) ±10% |
| Серия | 3362 |
| Момент | 3.0 oz-in max |
| Вес | 0.02 oz |
| Корпус | 1/4 inch Square Trimpot |
| Влажность | MIL-STD-202 метод 103, 96 часов (2% ΔTR; 10 МОм IR) |
| Тип монтажа | Выводной |
| Срок службы под нагрузкой | 1000 hours, 0.5W @ 70°C (3% ΔTR; 3% or 3 ohms, whichever greater, CRV) |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54mm |
| Тип выводов | P |
| Испытание на герметичность | 85°C Fluorinert |
| Клеммы | Solderable pins, 100% Tin-plated (RoHS compliant) |
| Допуск, % | 10 |
| Вибрация | 30 G (1% ΔTR; 1% ΔVR) |
| Размеры | 6.35mm x 6.35mm x 4.7mm (body approx) |
| Сопротивление | 100 ohms |
| Описание | 1/4" квадратный подстроечный потенциометр Trimpot |
| Макс. напряжение | 300V |
| Артикул | 3362P-1-101LF |
| Шаг выводов | 2.54mm (0.1 inch) |
| Горючесть | UL 94V-0 |
| Ном. мощность | 0.5W at 70°C, 0W at 125°C |
| Усилие остановки | 7.0 oz-in min |
| Инструмент регулировки | H-90 |
| Код сопротивления | 101 |
| Ресурс вращения | 200 cycles (4% ΔTR; 3% or 3 ohms, whichever greater, CRV) |
| Покрытие выводов | 100% луженый (соответствует RoHS) |
| Угол регулировки | 240° nominal |
| Механический угол | 270° nominal |
| Мощн. при 70°C | 0.50 watt |
| Номинальная мощность при 125 °C | 0 watt |
| Темп. диапазон | -55°C to +125°C |
| Стандартная упаковка | 50 pcs per tube (tube); tape and reel available for M, U, P styles |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | 1000 megohms min |
| Темп. коэф. | ±100 ppm/°C |
| Электрическая прочность, 80 кфут | 350 VAC |
| Сопротивление | 100 |
| Абсолютное минимальное сопротивление | 1% или 3 Ом макс |
| Электрическая прочность, 80000 футов | 350 vac |
| Способ монтажа | печатный |
| Вариация контактного сопротивления | 1% или 3 Ом макс |
| Электрическая прочность на уровне моря | 900 VAC |
| Единица измерения | Ом |
